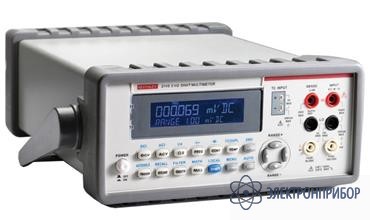

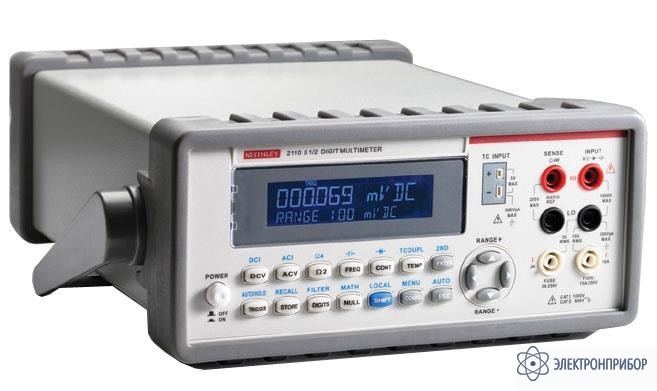

Keithley 2110-220 — мультиметр

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Keithley, США

    Назначение мультиметра Keithley 2110-220:

    5½ разрядный мультиметр эконом-класса сочетает привлекательную цену, широкий набор возможностей, высокую точность измерений (0,012%), высокую скорость измерений и передачи данных. Keithley 2110 позволяет выполнять до 15 измерительных функций.

    Основные возможности мультиметра Keithley 2110-220:

    • Фактическая разрешающая способность - 5½ разряда
    • Прецизионная точность измерения. Базовая точность измерения напряжения до 0,012%
    • Большой выбор встроенных функций, в том числе: измерение постоянного и переменного напряжения и тока, измерение сопротивления по 2-х и 4-х проводной схеме, измерение температуры при помощи термопар и термосопротивлений, измерение частоты, периода, dB, dBm, относительные измерения, тестов диодов, прозвонка цепей.
    • Высокая скорость измерения (до 50000 оп/сек при 4 ½ разрядах)
    • Большая память на 2000 ячейки
    • Интерфейс USB.
  • Технические характеристики мультиметра Keithley 2110-220:

    Диапазон Разрешение Входной импеданс Точность 23°C ±5°C 1 год ±(% показания + % диапазона) Температурный коэффициент 0°C-18°C & 28°C-40°C
    100.000 мВ 1 мкВ 10 МОм 0,012 + 0,004 0,001 + 0,0005
    1.00000 В 10 мкВ 10 МОм 0,012 + 0,001 0,0009 + 0,0005
    10.0000 В 100 мкВ 10 МОм 0,012 + 0,002 0,0012 + 0,0005
    100.000 В 1 мВ 10 МОм 0,012 + 0,002 0,0012 + 0,0005
    1000.00 В 10 мВ 10 МОм 0,02 + 0,003 0,002 + 0,0015

    Измерение переменного напряжения

    Диапазон Разрешение Частота Точность 23°C ±5°C 1 год ±(% показания + % диапазона) Температурный коэффициент 0°C-18°C & 28°C-40°C
    100.000 мВ... 750.000 В 1 мкВ...10 мВ 10 Гц...20 кГц 0,12 + 0,05 0,01 + 0,01
    20 кГц...50 кГц 0,25 + 0,05 0,02 + 0,02
    50 кГц...100 кГц 0,65 + 0,08 0,04 + 0,02
    100 кГц...300 кГц 5,00 + 0,50 0,2 + 0,02

    Измерение сопротивления (2-х и 4-х проводная схема)

    Диапазон Разрешение Тестовый ток Точность 23°C ±5°C 1 год ±(% показания + % диапазона) Температурный коэффициент 0°C-18°C & 28°C-40°C
    100.000 Ом 1 мОм 1 мА 0,020 + 0,020 0,003 + 0,0005
    1.00000 кОм 10 мОм 1 мА 0,020 + 0,003 0,003 + 0,0005
    10.0000 кОм 100 мОм 100 мкА 0,020 + 0,002 0,003 + 0,0005
    100.000 кОм 1 Ом 10 мкА 0,020 + 0,002 0,003 + 0,0005
    1.00000 МОм 10 Ом 1 мкА 0,030 + 0,004 0,005 + 0,0005
    10.0000 МОм 100 Ом 0,1 мкА 0,200 + 0,004 0,05 + 0,0005
    100.000 МОм 1 кОм 0,1 мкА 2,000 + 0,005 0,5 + 0,0005

    Измерение постоянного тока

    Диапазон Разрешение Шунтирующее сопротивл. Точность 23°C ±5°C 1 год ±(% показания + % диапазона) Температурный коэффициент 0°C-18°C & 28°C-40°C
    10.0000 мА 0,1 мкА 5,1 Ом 0,05 + 0,020 0,005 + 0,002
    100.000 мА 1 мкА 5,1 Ом 0,05 + 0,010 0,005 + 0,001
    1.00000 А 10 мкА 0,1 Ом 0,150 + 0,020 0,008 + 0,001
    3.0000 А 100 мкА 0,1 Ом 0,200 + 0,030 0,008 + 0,001
    10.0000 А 100 мкА 5 мОм 0,250 + 0,050 0,008 + 0,001

    Измерение переменного тока

    Диапазон Разрешение Частота Точность 23°C ±5°C 1 год ±(% показания + % диапазона) Температурный коэффициент 0°C-18°C & 28°C-40°C
    1.0000 А... 3,00000 А 10 мкА...100 мкА 10 Гц...900 Гц 0,30 + 0,06 0,02 + 0,01
    900 Гц...5 кГц 1,50 + 0,15 0,02 + 0,01
    10.0000 А 100 мкА 10 Гц...900 Гц 0,50 + 0,12 0,02 + 0,01
    900 Гц...5 кГц 2,50 + 0,20 0,02 + 0,01

    Измерение частоты и периода

    Диапазон Частотный диапазон Точность 23°C ±5°C 1 год ±% показания Температурный коэффициент 0°C-18°C & 28°C-40°C
    100 мВ ... 750В 10 Гц... 40 Гц 0,03 0,002
    40 Гц...300 кГц 0,02 0,002

    Измерение температуры

    Термопары Диапазон Точность 23°C ±5°C 1 год ±% показания
    B 0 °С... + 1800 °С ± 1,5 °С
    C 0 °С... + 2300 °С ± 1,5 °С
    E - 250 °С... + 1000 °С ± 1,5 °С
    J - тип - 200 °С... + 1200 °С ± 1,0 °С
    K - тип - 200 °С... + 1350 °С ± 1,0 °С
    N - 200 °С... + 1300 °С ± 1,0 °С
    R 0 °С... + 1750 °С ± 1,5 °С
    S 0 °С... + 1750 °С ± 1,5 °С
    T - тип - 240 °С... + 400 °С ± 1,5 °С

    Измерение температуры термосопротивлениями RTD и NTC типа: PT100, D100, F100, PT385, PT3916, SPRTD (R-zero, A4, B4, Ax, Bx, Cx, Dx), NTCT (A, B, C). Погрешность ± 0,8 °С

    Измерение емкости

    Термопары Диапазон Точность 23°C ±5°C 1 год ±% показания
    1.000 нФ 10 мкА 2,0 + 0,80
    10.00 нФ 10 мкА 1,0 + 0,50
    100.0 нФ 100 мкА 1,0 + 0,50
    1.000 мкФ 100 мкА 1,0 + 0,50
    10.00 мкФ 10 мА 1,0 + 0,50
    100.0 мкФ - 200 °С... + 1300 °С 1,0 + 0,50

    • Математические функции: минимальное, максимальное, среднее, mX+b, dB, dBm, %
    • Тестирование в пределах
    • Установка нуля (NULL)
    • Тестирование диодов
    • Прозвонка цепей
    • Интерфейсы: USB, GPIB (опция)
    • SCPI - команды скорость до 200 изм/сек через USB интерфейс при 5 ½ разрядах;при 4 ½ разрядах максимальная скорость - до 50000 изм/сек и до 30000 изм/сек во внутренний буфер.
    • Внешний запуск (BNC)
    • Напряжение питания: 100В/120В/220В/240В; 45…66Гц
    • Максимальная потребляемая мощность: 25 ВА
    • Габаритные размеры: 107х252,8х305 мм
    • Вес: 2,23 кг.

  • Комплект поставки Keithley 2110-220

    Наименование Количество
    Прибор 1
    Комплект измерительных проводов 1
    Драйвер LabVIEW 1
    Утилиты Ki-Tool и Ki-Link 1
    USB кабель 1
    Кабель питания 1
    Руководство на CD 1
