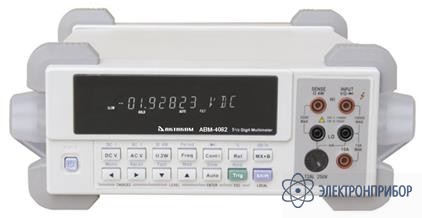

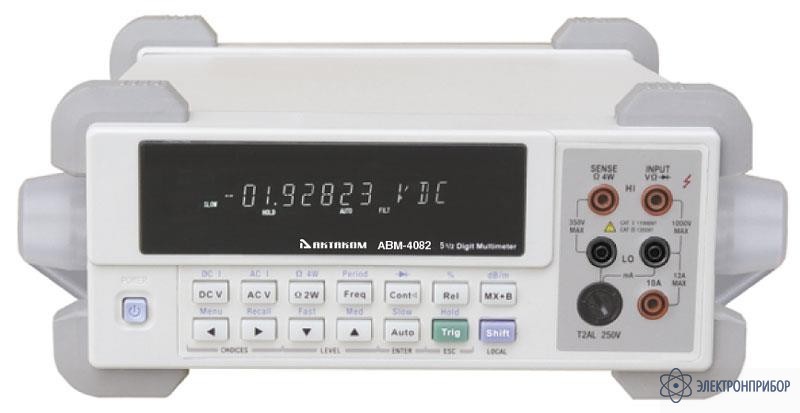

АВМ-4082 — мультиметр

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение мультиметра АВМ-4082

    Мультиметр АВМ-4082 предназначен для измерения напряжения и силы постоянного и переменного тока, сопротивления и частоты. Прибор имеет изменяемую разрядность дисплея и позволяет производить измерение постоянной и переменной составляющих в частотном диапазоне до 100 кГц, истинного среднеквадратичного значения (True RMS), сравнение результатов измерений с заданными значениями, проверку диодов и звуковую прозвонку цепи, измерение в децибелах и т. д.

    Особенности мультиметра АВМ-4082:

    • ВФД дисплей. Разрядность индикатора 51/2 (120000 отсчетов)
    • 12 различных измерений, постоянное/переменное напряжение, постоянный/переменный ток, 2/4 - проводное измерение сопротивления, частота/период, проверка диодов, dB/dBm и др.
    • TrueRMS для измерения переменного тока и напряжения
    • Измерение постоянного напряжения с погрешностью 0,01% и с разрешением 1 мкВ
    • Максимальная скорость регистрации 45 измерений в секунду
    • Память 512 измерерий
    • Фиксация максимального, минимального, среднего значений и девиации
    • Удержание показаний
    • Встроенные математические функции: mX+b, %, dB, dBm
    • Входное сопротивление 10 ГОм
    • Функция компаратора HI/IN/LO
    • Универсальные интерфейсы для подключения приборов к ПК: RS232/GPIB
    • Сохранение и вызов до 10 установок
    • Тестирование диодов и прозвонка цепи
  • Технические характеристики мультиметра АВМ-4082

    Полная шкала и скорость измерения
    Скорость Медленная Средняя Быстрая
    Полная шкала 119,999 119,999 11,999
    Скорость считывания (значений/сек) DCV, DCI 3.5 13 45
    ACV, ACI 2 3.8 22
    Ω-2W 3.5 13 45
    Ω-4W 2.7 10 32.9
    Постоянное напряжение DCV
    Диапазон Макс. значение Разрешение Точность (1 год) Входной импеданс
    100 мВ 119.999 1 мкВ ±(0.02%+0.008%) >10 ГОм
    1 В 1.19999 10 мкВ ±(0.01%+0.004%) >10 ГОм
    10 В 11.9999 100 мкВ ±(0.01%+0.004%) >10 ГОм
    100 В 119.999 1 мВ ±(0.01%+0.004%) 10 МОм
    1000 В 1010.00 10 мВ ±(0.01%+0.004%) 10 МОм
    Постоянный ток DCI
    Диапазон Макс. значение Разрешение Точность (1 год) Напряжение на нагрузке /сопротивление шунта
    10 мА 11.9999 0.1 мкА ±(0.05%+0.008%) <0.15 В/10 Ом
    100 мА 119.999 1 мкА ±(0.05%+0.004%) <1.5 В/10 Ом
    1 A 1.19999 10 мкА ±(0.10%+0.004%) <0.3 В/0.1 Ом
    10 A 11.9999 100 мкА ±(0.15%+0.004%) <0.15 В/10 мОм
    Переменное напряжение ACV (True-rms)
    Диапазон 100 мВ 1 В 10 В 100 В 750 В
    Макс. значение 119.999 1.19999 11.9999 119.999 757.5
    Разрешение 1 мкВ 10 мкВ 100 мкВ 1 мВ 10 мВ
    Точность (1 год) 10~20 Гц ±(1.5%+0.100%) ±(0.5%+0.100%) ±(0.1%+0.100%) ±(0.3%+0.150%) ±(1.0%+0.150%)
    20~50 Гц ±(1.5%+0.100%) ±(0.5%+0.100%) ±(0.1%+0.100%) ±(0.3%+0.100%) ±(1.0%+0.100%)
    50 Гц~20 кГц ±(1.5%+0.100%) ±(0.5%+0.100%) ±(0.1%+0.100%) ±(0.3%+0.100%) ±(1.0%+0.100%)
    20 кГц~50 кГц ±(1.5%+0.100%) ±(0.5%+0.100%) ±(0.1%+0.100%) ±(0.3%+0.100%) ±(1.0%+0.100%)
    50 кГц~100 кГц ±(1.5%+0.100%) ±(0.5%+0.100%) ±(0.1%+0.100%) ±(0.3%+0.100%) ±(1.0%+0.100%)
    Переменный ток ACV (True-rms)
    Диапазон 10 мА 1 А 10 А
    Макс. значение 11.9999 1.19999 11.9999
    Разрешение 0.1 мкА 10 мкА 100 мкА
    Точность (1 год) 10~20 Гц ±(1%+0,080%) ±(1%+0,080%) ±(1%+0,080%)
    20~50 Гц ±(0.5%+0,080%) ±(0.5%+0,080%) ±(0.5%+0,080%)
    50 Гц~2 кГц ±(0.25%+0,080%) ±(0.25%+0,080%) ±(0.25%+0,080%)
    2 кГц~10 кГц ±(2%+0,080%) ±(2%+0,080%) ±(2%+0,080%)
    Напряжение на нагрузке/сопротивление шунта <0.15 В/10 Ом <0.3 В/0.1 Ом <0.15 В/10 мОм
    Сопротивление (2-х/4-х проводная схема)
    Диапазон Макс. значение Разрешение Тестовый ток Точность (1 год)
    100.000 Ом 119.999 1 мОм 1 мА ±(0.05%+0.008%)
    1.00000 кОм 1.19999 10 мОм 1 мА ±(0.03%+0.004%)
    10.0000 кОм 11.9999 100 мОм 100 мкА ±(0.03%+0.004%)
    100.000 кОм 119.999 1 Ом 10 мкА ±(0.03%+0.004%)
    1.00000 МОм 1.19999 10 Ом 10 мкА ±(0.03%+0.004%)
    10.0000 МОм 11.9999 100 Ом 7.0xRx/(10M+Rx) ±(0.10%+0.004%)
    100.000 МОм 119.999 1 кОм 7.0xRx/(10M+Rx) ±(0.50%+0.008%)
    Частота
    Диапазон Макс. значение Разрешение Точность (1 год) Разрешение (синус)
    5~10 Гц 9.99999 10 мкГц ±(0.050%+0.100%) 200 мВскз
    10~100 Гц 99.9999 100 мкГц ±(0.010%+0.010%) 40 мВскз
    100~100 кГц 99.9999 0.1 Гц ±(0.005%+0.002%) 40 мВскз
    100 кГц~1 МГц 999.999 1 Гц ±(0.005%+0.002%) 100 мВскз

    Данные приведены при медленной скорости измерения.

    • Рабочая температура и влажность: 0°C...40°C, ≤90%RH
    • Питание: 100...240 В переменного тока, частота: 47.5Hz...63Hz
    • Потребляемая мощность: ≤ 20 ВА
    • Габаритные размеры: 225x100x355 мм
    • Вес: 2,5 кГ
  • Комплект поставки АВМ-4082

    Наименование Количество
    Мультиметр АВМ-4082 1
