Fluke CNX v3000 — беспроводной модуль измерения напряжения переменного тока

Сохранить в PDF Распечатать
  • Назначение беспроводного модуля измерения напряжения переменного тока Fluke CNX v3000:

    Fluke CNX v3000 - это полнофункциональный прибор для измерения истинных среднеквадратичсеких значений напряжения, позволяющий передавать результаты измерений по беспроводным сетям другим устройствам с поддержкой Fluke Connect.

    Особенности беспроводного модуля измерения напряжения переменного тока Fluke CNX v3000:

    • Измерение до 1000 В;
    • Возможность использования в качестве автономного измерительного прибора или в составе системы;
    • Функция регистрации позволяет записывать до 65 000 показаний.

    Описание беспроводного модуля измерения напряжения переменного тока Fluke CNX v3000:

    Подключите беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000 к точке замера и просматривайте результаты на беспроводном мультиметре CNX с расстояния до 20 метров. Значительная экономия времени благодаря отсутствию необходимости в постоянных обходах для сбора показаний. Используйте несколько модулей для измерений в трехфазных системах. Можно также использовать независимый измерительный инструмент или объединить его с другими модулями CNX в систему для выполнения множества измерений. С небольшого расстояния можно даже просматривать показания с модулей, расположенных в закрытых электрических щитах. Кроме того, больше не требуется записывать полученные данные, поскольку модуль измерения напряжения Fluke CNX v3000 способен регистрировать до 65000 значений (мин./макс./ср.) показаний приборов с меткой времени с помощью дополнительного ПК-адаптера. Беспроводная система CNX также более безопасна – теперь вы можете просматривать показания приборов на расстоянии от точки замера. Теперь можно снимать показания приборов с подвижного оборудования, подвергая опасности только сам измерительный модуль.

  • Технические характеристики беспроводного модуля измерения напряжения переменного тока Fluke CNX v3000:

    Характеристики погрешности приводятся в виде: ± ([% от показаний] + [количество единиц наименьшей значащей цифры]). Все диапазоны выбираются автоматически. Характеристики погрешности приводятся от 5 % до 100 % диапазона, выбираемого автоматически, от 18 °C до 28 °C.

    Диапазон1 Разрешение Погрешность2 3
    от 45 до 500 Гц от 500 Гц до 1 кГц
    Переменное напряжение
    600,0 мВ 0,1 мВ 1,0% + 3 2,0 % + 3
    6,000 В 0,001 В
    60,00 В 0,01 В
    600,0 В 0,1 В
    1000 В 1 В
    1 Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %;
    2 Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора < 1,5 при 1000 В;
    3 Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3.
    Параметр Значение
    Общие характеристики
    Дисплей 3-1/2 знака, ЖК-экран с подсветкой, разрядность 600, обновление показаний 4/с
    Тип элементов питания 2 AA, NEDA 15 А, IEC LR6
    Время автономной работы 400 часов
    Память Запись до 65 000 показаний
    Неограниченный интервал прослушивания 5 с
    Радиочастотная связь диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц
    Дальность радиочастотной связи 20 метров
    Рабочая температура от -10 °C до +50 °C
    Температура хранения от -40 °C до +60 °C
    Допустимая влажность при работе 90 % при 35 °C, 75 % при 40 °C, 45 % при 50 °C
    Электромагнитная совместимость EN 61326-1:2006
    Соответствие стандартам безопасности EN/IEC 61010-1:2010 до 1000 В, категория измерений (CAT) III
    600 В CAT IV
    EN/IEC 61010-2-030:2010
    EN/IEC 61010-031:2002+A1:2008
    Уровень загрязнения 2
    Температурный коэффициент 0,1 X (нормируемая погрешность) / °C (< 18 °C или > 28 °C)
    Степень защиты CAT IV 600 В, CAT III 1000 В
    Сертификация CSA, FCC T68-FWCS IC:6627A-FWCS
    Степень защиты (IP) IP 42
    Размеры (ВхШхГ) 16,5 см x 6,35 см x 3,56 см (6,5" x 2,5" x 1,4")
    Вес 0,22 кг

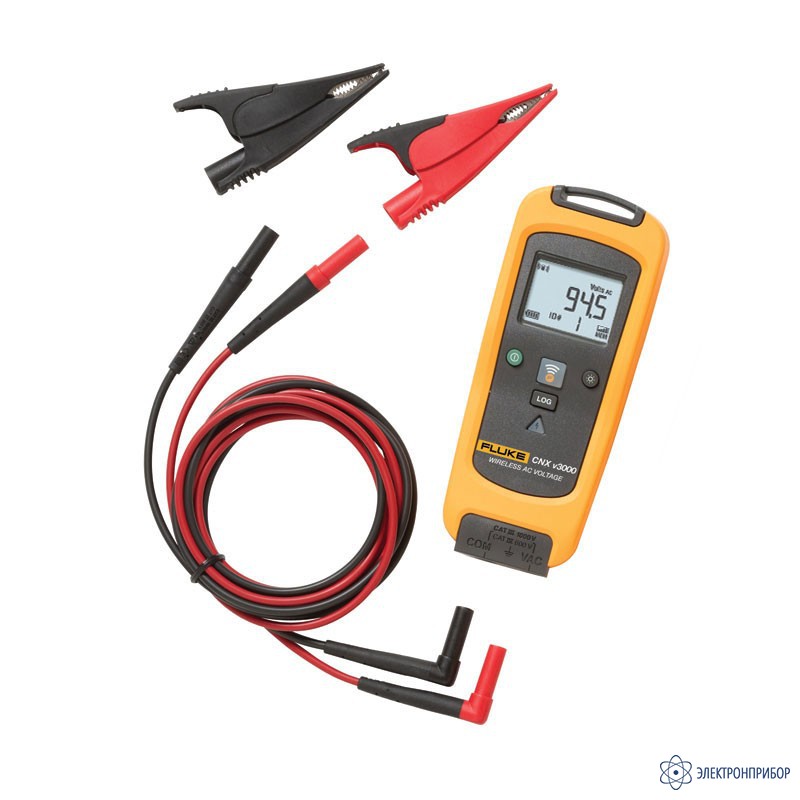

  • Комплект поставки Fluke CNX v3000

    Наименование Количество
    1 Модуль напряжения переменного тока Fluke CNX v3000 1
    2 Измерительные провода TL224 2
    3 Зажимы типа "крокодил" AC285 2
    4 Ремешок на магнитной подвеске 1
  • Дополнительная комплектация Fluke CNX v3000
