Комплекты приборов для аттестации рабочих мест и контроля производственных факторов

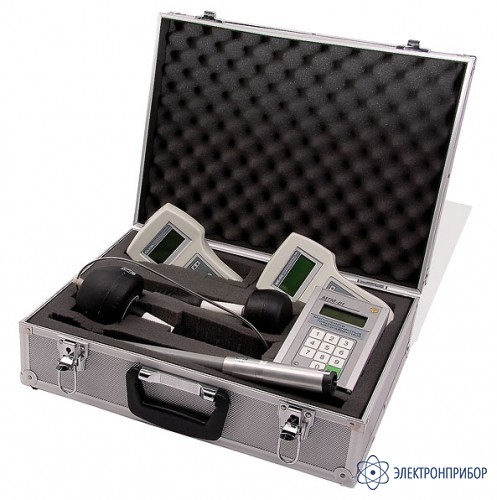

КОМБИ-03М — (МТМ-01, ВЕ-50, ПЗ-33М)

Сохранить в PDF Распечатать
  • Основные характеристики комплекта КОМБИ-03М:

    МТМ-01 - магнитометр трехкомпонентный малогабаритный - измеритель постоянного магнитного поля

    • Диапазон измерения напряженности магнитного поля от 0.5 до 200 А/м
    • Пределы допускаемой основной относительной погрешности измерения напряженности магнитного поля:
      - в поддиапазоне от 0,5 до 3 А/м - ±20%:
      - в поддиапазоне от 3 до 200 А/м - ±10%:
    • Время установления рабочего режима не более одной минуты.
    • Длительность непрерывной работы измерителя без подзарядки аккумуляторной батареи не менее 16 ч.
    • Рабочее напряжение на аккумуляторной батарее (8,0 х1,5) В.
    • Мощность потребляемая измерителем при питании от автономного источника питания не более 0.6 Вт.
    • Рабочие условия эксплуатации:
      - температура окружающего воздуха от +5 до 40 оС;
      - относительная влажность до 90% при температуре окружающего воздуха +25 оС;
      - атмосферное давление от 70 до 106 кПа.
    • Предел допустимой дополнительной относительной погрешности при изменениях температуры от +5 оС до +40 оС - 6% на каждые 10 оС.
    • Время установления показания измерителя при внесении преобразователя напряженности магнитного поля в исследуемое поле, не более 8 сек.
    • Масса измерителя с аккумуляторами не более 0,8 кг.
    • Габаритные размеры:
      преобразователь напряженности магнитного поля,
      - длина 320 мм;
      - максимальный диаметр 28 мм;
      - блок управления и индикации 170х105х42 мм.

    ВЕ-50 - измеритель электрического и магнитного поля промышленной частоты

    • Диапазон частот, Гц: от 49 до 51
    • Диапазон измеряемых эффективных значений
      - индукции линейно поляризованного магнитного поля, мТл: от 0,01 до 5
      - индукции эллиптически поляризованного магнитного поля, мТл: от 0,01 до 1
      - напряженности электрического поля, кВ/м: от 0,05 до 50
    • Предел допускаемой относительной погрешности, %:
      - индукции магнитного поля: 20
      - напряженности электрического поля: 20
    • Время установления рабочего режима, мин: 1
    • Время непрерывной работы без подзарядки аккумуляторной батареи, ч: 10
    • Масса, кг: 0,55
    • Габаритные размеры, мм:
      - датчика плотности потока индукции магнитного поля: 250 х 45(D)
      - датчика напряженности электрического поля: 245 х 65(D)
      - измерительно-индикаторного блока: 190х108х55
    • Полный средний срок службы, лет: 6.

    П3-33М - измеритель плотности потока энергии электромагнитного поля

    • Диапазон частот, ГГц: от 0,3 до 18,0
    • Диапазон измерений ППЭ, мкВт/см2: от 1 до 1 x105
    • Пределы допускаемой относительной погрешности измерения ППЭ, дБ:
      - на уровнях от 1,0 до 5,0 мкВт/см: ±3,0
      - на уровнях свыше 5,0 мкВт/см: ±2,0
    • Питание измерителя осуществляется от 4-х аккумуляторных батарей типоразмера АА, напряжением, В: 4,8
    • Мощность, потребляемая измерителем от источника питания, не более, Вт: 0,8
    • Время непрерывной работы не менее, ч: 8
    • Среднее время наработки на отказ не менее, ч: 10000
    • Габаритные размеры, мм:
      антенны-преобразователя:
      - длина: 270
      - диаметр: 85
      измерительно-индикаторного блока:
      - длина: 190
      - ширина: 85
      - высота: 55
    • Масса, не более, кг: 0,55
  • Комплект поставки КОМБИ-03М

    Наименование Количество
    МТМ-01 - магнитометр трехкомпонентный малогабаритный - измеритель постоянного магнитного поля 1
    ВЕ-50 - измеритель электромагнитного поля промышленной частоты 1
    П3-33М - измеритель плотности потока энергии электромагнитного поля 1
    Кейс 1
