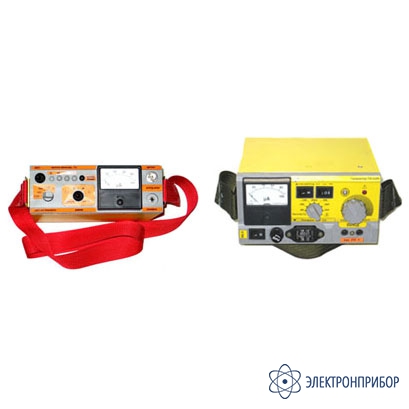

КОРД-ИПИ — искатель повреждений изоляции

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение прибора КОРД-ИПИ:

    Искатель Повреждения Изоляции КОРД-ИПИ предназначен для :

    • Нахождения бесконтактным и контакным способами мест сквозных повреждений в изоляционном покрытии строящихся и эксплуатируемых распределительных металлических газопроводов, уложенных под различными видами дорожных покрытий, без вскрытия грунта
    • определения бесконтактным способом месторасположения и глубины заложения газопровода
    • определения месторасположения силовых электрических кабелей под нагрузкой
    • бесконтактного контроля распределения защитного катодного тока на трубопроводе любого назначения
    • обнаружения мест натекания блуждающих токов промышленной частоты

    Особенности прибора КОРД-ИПИ:

    Индикатор повреждения изоляции КОРД ИПИ предназначен для быстрого и качественного определения мест повреждения изоляции подземных коммуникаций. Также может быть использован как трассоискатель высокой точности для определения мест прохождения газопроводов, силовых кабелей промышленной частоты, линий связи, подземных фидеров трамвайно – троллейбусных сетей.

    Специальный входной каскад прибора позволяет применять его без подключения генератора и обследовать трассу трубопровода, находящегося непосредственно под ЭХЗ , либо обследовать силовые кабели, находящиеся под напряжением.

    Приёмник КОРД ИПИ выполнен в лёгком влагозащитном корпусе и предназначен для работы как по электромагнитному, так и по электрическому полю.

    Обладает хорошей избирательностью и наличием 4 рабочих частот, где все частоты могут быть выполнены на заказ (от 50Гц до 64кГц).

    Прибор прост в эксплуатации и обладает всеми необходимыми функциями для обследования подземных коммуникаций.

    Индикатор предназначен для работы в полевых условиях, в частности воздействия климатических факторов У1 ГОСТ 15150 в диапазоне температур от минус 25 до 35°С и относительной влажности воздуха не более 80% при 20°С, при условии, что промерзание грунта над газопроводом (коммуникациями) не более 10 см.

  • Технические характеристики прибора КОРД-ИПИ:

    Параметр Значения
    Номинальная мощность генератора, Вт 40
    Потребляемая мощность генератора 60
    Рабочие частоты генератора, Гц 1000 (с точностью по кварцу)
    Частота модулятора в генераторе 0,7 ±0,3
    Сопротивление нагрузки, Ом 1 ... 1000
    Напряжение питания генератора, В 12
    Напряжение питания приёмника, В 9..12
    Чувствительность приёмника, мкВ не хуже 2,5
    Частота настройки фильтров приёмника, Гц любые по заказу (50, 100, 300, 1000)
    Неравномерность коэффициента усиления приемника по частотам, не более, % 2,5
    Источник питания приемника автономный
    Источник питания генератора от аккумулятора автомобиля
    Время непрерывной работы приемника, ч 48
    Ось катушки поворот 45° / 90°
    Габаритные размеры приёмника, мм 180х65х120
    Габаритные размеры генератора, мм 170х95х150
    Масса приемника, кг 1,2
    Масса генератора, кг 2,5
    Принимаемые частоты индуктивного датчика , Гц
    Катушка сплошная 50...1000
    Ось катушки поворот 45/90 градусов
    Масса датчика, кг 0,5
  • Комплект поставки КОРД-ИПИ

    Наименование Количество
    1. Генератор ГИ - 02 1
    2. Приемник 1
    3. Датчик индуктивный 1
    4. Кабель соединительный 1
    5. Наушники 1
    6. Штыри измерительные 2
    7. Элементы питания 1,5 V AA 6
    8. Руководство по эксплуатации 1
    9. Ящик укладочный 1

    Дополнительная комплектация КОРД-ИПИ:

    (Поставляется по отдельному заказу)

    Наименование
    1. Генератор ГИ - 02М
    2. Датчик индуктивный
    3. Индукционная рамка
    4. Кабель соединительный
    5. Приемник
    6. Штыри измерительные (или А-Рамка)
    7. Элементы питания 1,5 V AA
