КОРД-ИПИ-02 — цифровой искатель повреждений изоляции

Код товара: 44087
    • Гарантия

      12 месяцев

    Назначение прибора КОРД-ИПИ-02:

    Цифровой Искатель Повреждения Изоляции КОРД-ИПИ-02 предназначен для :

    • Нахождения бесконтактным и контакным способами мест сквозных повреждений в изоляционном покрытии строящихся и эксплуатируемых распределительных металлических газопроводов, уложенных под различными видами дорожных покрытий, без вскрытия грунта
    • определения бесконтактным способом месторасположения и глубины заложения газопровода
    • определения месторасположения силовых электрических кабелей под нагрузкой
    • бесконтактного контроля распределения защитного катодного тока на трубопроводе любого назначения
    • обнаружения мест натекания блуждающих токов промышленной частоты

    Особенности прибора КОРД-ИПИ-02:

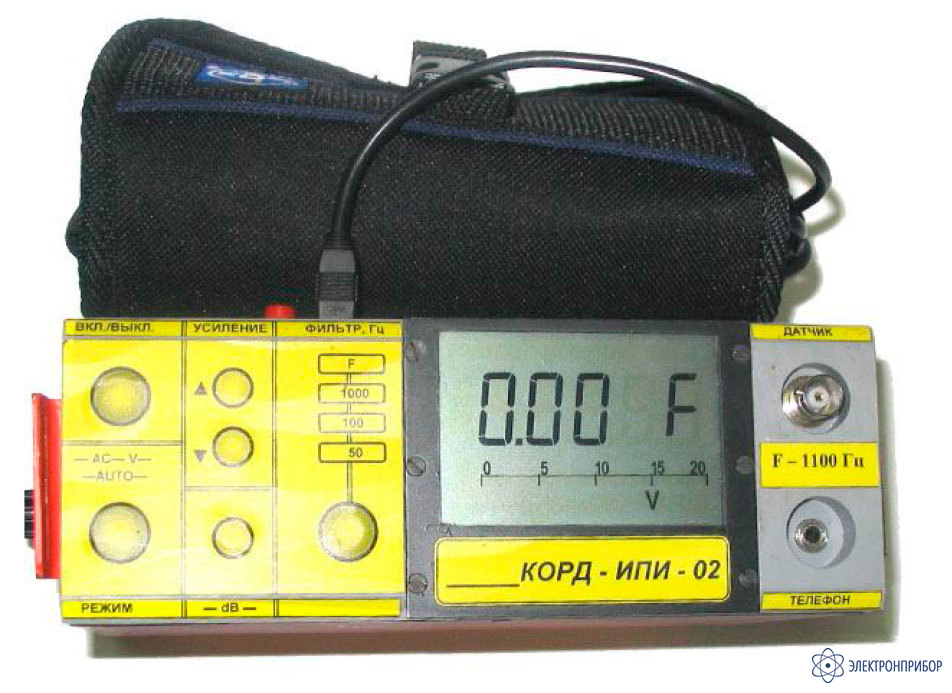

    Модифицированный приёмник КОРД-ИПИ-02 оснащён выходом USB или беспроводным интерфейсом Bluetooth (вариантное исполнение) для сохранения измеренных данных на внешние накопители информации (КПК Windows Mobile либо ПК), также автоматической регулировкой усиления, цифровым дисплеем и новым режимом работы в Децибелах .

    Модифицированный генератор ГИ – 02М имеет 7 различных частот работы + частоту работы на заказ, а также внешнюю индикацию оповещения при аварийных режимах работы. Генератор может совместно использоваться с приёмниками других производителей, частоты работы которых согласованы с частотами работы генератора.

    Искатель повреждения изоляции КОРД-ИПИ-02 может комплектоваться мини ноутбуками типа Asus Eee Pc.

    Дополнительно в комплект может входить рамка передающая (индукционная) для запитывания подземных коммуникаций индукционным способом, т.е. без прямого подключения генератора к трубопроводу.

    Индикатор предназначен для работы в полевых условиях, в частности воздействия климатических факторов У1 ГОСТ 15150 в диапазоне температур от минус 25 до 35°С и относительной влажности воздуха не более 80% при 20°С, при условии, что промерзание грунта над газопроводом (коммуникациями) не более 10 см.

  • Технические характеристики прибора КОРД-ИПИ-02:

    Параметр Значения
    Номинальная мощность генератора, Вт 40
    Потребляемая мощность генератора 60
    Рабочие частоты генератора, Гц 480, 1000, 1100, 1333,3, 1450, 9 920, 9 980
    Частота модулятора в генераторе 0,7 ±0,3
    Сопротивление нагрузки, Ом 1 ... 1000
    Напряжение питания генератора, В 12
    Напряжение питания приёмника, В 9
    Чувствительность приёмника, мкВ не хуже 2,5
    Интерфейс обмена данными USB либо RS 232 (на заказ)
    Частота настройки фильтров приёмника, Гц 50, 100, 1000, F – частота на заказ
    Неравномерность коэффициента усиления приемника по частотам, не более, % 3
    Источник питания приемника автономный
    Источник питания генератора от аккумулятора автомобиля
    Время непрерывной работы приемника, ч не более 50 (индикатор разряда батарей)
    Ось катушки поворот 45° / 90°
    Габаритные размеры приёмника, мм 180х65х120
    Габаритные размеры генератора, мм 170х95х150
    Масса приёмника, кг 1,2
    Масса генератора, кг 2,5
    Принимаемые частоты индуктивного датчика , Гц
    Катушка сплошная 50 ... 1000
    Катушка многосекционная (по заказу) до 10 000
    Масса датчика, кг 0,5
  • Комплект поставки КОРД-ИПИ-02

    Наименование                      Базовый                      С накопителем информации        Полный комплект
    1 Генератор ГИ – 02М 1      1 1
    2 Приёмник КОРД-ИПИ-02 1 1 1
    3 Контур поисковый 1 1 1
    4 Штыри измерительные 2 2 2
    5 Кабель соединительный 10 м 2 2 2
    6 Кабель питания 1 1 1
    7 Наушники 1 комплект 1 комплект 1 комплект
    8 Элементы питания 1,5V АА 6 1 1
    9 Руководство по эксплуатации 1 1 1
    10 Свидетельство о калибровке 1 1 1
    11 Ящик укладочный 1 1 1
    12 Накопитель информации - Коммуникатор (ОС Android) - 1 1
    13 Аккумулятор 12В*12А/ч - - 1
    14 Зарядное устройство для аккумулятора - - 1
    15 Рамка индукционная передающая - - 1
    16 А-рамка (Циркуль измерительный) - - 1
