ИПИ-95 — искатель повреждений изоляции

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение искателя повреждений изоляции ИПИ-95

    1. Для нахождения мест повреждения изоляции металлических трубопроводов без вскрытия грунта.
    2. Для опеределения несанкционированных врезок в трубопровод.
    3. Для определения мест расположения трубопроводов.
    4. Для определения глубины заложения трубопроводов.

    Искатель повреждений кабеля ИПИ-95 может быть использован для определения местоположения силового электрического кабеля переменного тока под нагрузкой.

    В части воздействия климатических факторов внешней среды аппаратура выполнена для работы при температурах от -20 до + 35°С и относительной влажности не более 80%.

    Принцип работы искателя повреждений изоляции ИПИ-95

    Обнаружение мест повреждения изоляции по оценке потенциалов с поверхности земли вдоль трассы трубопровода, создаваемых генератором и изменяющихся в зависимости от качества изоляции трубопровода.

    Определение месторасположения и глубины заложения трассы основан на обнаружение электромагнитного поля, создаваемого вокруг исследуемой коммуникации протекающим по ней переменного тока генератора или другого источника.

    Конструкция искателя повреждений изоляции ИПИ-95

    Конструктивно аппаратура ИПИ-95 выполнена в виде двух отдельных блоков: блок генератора (ИПИ-95-Г) и блок приемника (ИПИ-95-П).

    Схема генератора смонтирована на одной двухсторонней печатной плате и элементах конструкции, расположенных перпендикулярно печатной плате. При этом кожух генератора свободно устанавливается на элементах конструкции.

    Аналогичная конструкция у приемника. Генератор выполнен в переносном (чемоданном) варианте. Конструкция приемника позволяет закрепление его на поясе оператора.

  • Технические характеристики искателя повреждений изоляции ИПИ-95

    Параметр Значение
    Генератор
    Максимальная мощность генератора, Вт, не менее на частоте 1кГц 75
    на частоте 300Гц 30
    Частота сигнала генератора, Гц 1000±1, 300±1
    Генератор обеспечивает модуляцию сигнальной частоты импульсами низкой частоты с периодом 1±0,1 сек
    Заполнение модулирующих импульсов напряжением сигнальной частоты составляет не менее 10%
    Напряжение питания генератора, В 9–16
    Амплитуда выходного напряжения генератора без нагрузки при напряжении источника питания 12В, регулируется от 3В (не более) до 100В (не менее) ступенчато, с шагом не более 6дБ.
    Габаритные размеры генератора, мм, не более 200х80х200
    Масса генератора, кг, не более 1
    Приемник
    Максимальная чувствительность приемника на частоте фильтра 300 Гц и 1000 Гц, мкВ 50
    Ширина полосы пропускания селективного усилителя приемника, Гц в режиме фильтра 300±30; 1000±100
    в режиме широкой полосы 100-3000
    Ослабление сигнала помехи промышленной частоты 50Гц селективным усилителем приемника в режиме фильтра, дБ, не менее 50
    Номинальное напряжение питания приемника (шесть элементов форм-фактора «АА»), В от 6 до 9
    Потребляемый приемником ток, мА, не более 7
    Габаритные размеры приемника, мм, не более 170х60х140
    Масса приемника, кг, не более 0,5

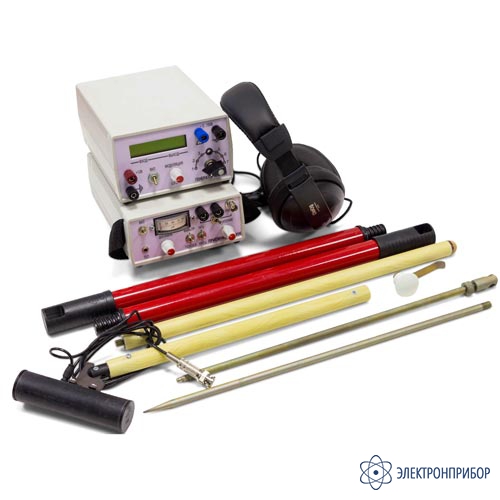

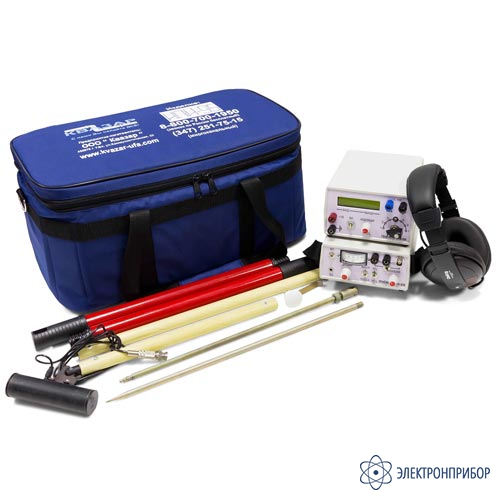

  • Комплект поставки ИПИ-95

    Наименование Количество
    1. Генератор ИПИ-95К 1
    2. Приемник ИПИ-95К 1
    3. Антенна электромагнитная 1
    4. Телефоны головные 1
    5. Контакт магнитный 1
    6. Штырь заземляющий с телескопической ручкой 2
    7. Штырь сигнальный изолированный 1
    8. Провод сигнальный 1
    9. Провод питания генератора 1
    10. Провода подключения нагрузки 2
    11. Паспорт, инструкция по эксплуатации и техническое описание 1
    12. Футляр 1
