Коршун-11-МТА, Коршун11МТА, Коршун 11 МТА

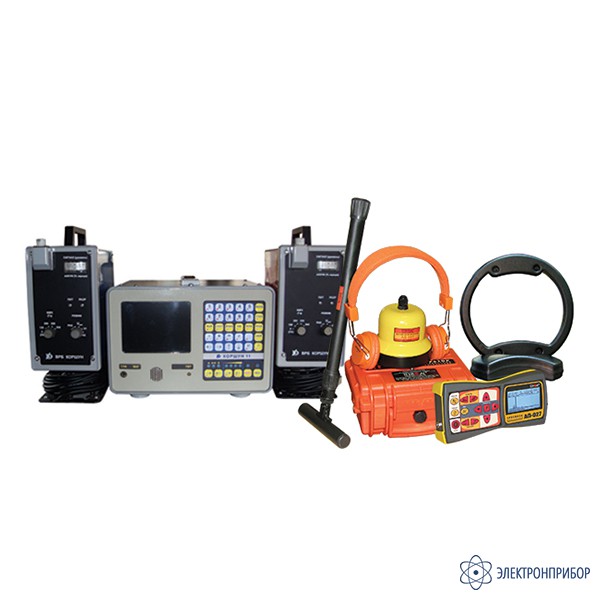

Коршун-11МТА — корреляционный течеискатель

Сохранить в PDF Распечатать
  • Назначение корреляционного течеискателя Коршун-11МТА

    Течеискатель предназначен для определения координат утечек в подземных напорных стальных, чугунных и пластмассовых трубопроводах систем тепло-, водо- и нефтеснабжения независимо от глубины их прокладки, вида грунта.

    Особенности корреляционного течеискателя Коршун-11МТА

    • Прибор выполнен в индустриальном исполнении: температура работы блоков - от -20°C до +50°C; пыле-, влаго-, виброзащитное исполнение.
    • Имеет цифровые спектранализаторы с высоким быстродействием и высокой разрешающей способностью для определения частотных спектров сигналов утечки.
    • Имеет возможность ручной и автоматической установки цифровых фильтров с высокой избирательностью и добротностью, при этом автоматически "настраивается" на полосу частот сигналов, которые генерируют утечки.
    • Имеет режим двухканального осциллографа с возможностью наблюдения и оценки как выходных сигналов прибора, так и сигналов вибродатчиков.
    • Оснащен двумя радиоканалами для передачи сигналов от датчиков в блок оператора и кабельной катушкой с предварительным усилителем для передачи сигналов из радионедоступных помещений.
    • Введены дополнительные гидрофонные контактные датчики для работы на пластмассовых и чугунных трубах с резиновыми уплотнителями через пожарные гидранты и технологические врезки в трубы.
    • Существенно изменены программы цифровой обработки сигналов для обеспечения возможности работы на пластмассовых трубах как с накладными датчиками-акселлерометрами, так и с гидрофонными контактными датчиками.
    • Расширены вниз полосы частот выносных блоков и блока оператора до 5 Гц.
    • Введен режим автоматического определения скорости распространения гидравлических волн в диагностируемой трубе.

    Рекомендуемые области применения корреляционного течеискателя Коршун-11МТА

    • Теплосети
    • Водоканал
    • Продуктопроводы
  • Технические характеристики корреляционного течеискателя Коршун-11МТА

    Параметр Значение
    Длина диагностируемого участка трубопровода до 3000 м
    Диаметр диагностируемого трубопровода до 1400 мм
    Точность (приборная) +-0,1м
    Полоса рабочих частот 5 Гц … 4,5 кГц
    Чувствительность датчиков > 0.33 В/g
    Минимальное давление в трубопроводах 1,0 ...2,0 АТМ
    Источник питания блока оператора аккумуляторное, 10,0...15,5 В
    Потребляемый ток, при Uпит = 12В (10.2В) не более 1,2 (1,5) А
    Частота несущей радиоканала из диапазона 433 – 434.79 МГц
    Время работы выносного радиоблока без подзарядки встроенного аккумулятора не менее 8 часов
    Температурный диапазон работы для датчиков -40…+140°С
    Температурный диапазон работы для выносных блоков -30…+50°С
    Температурный диапазон работы для блока оператора -30…+50°С
    Температура хранения -40…+60°С
    Массо-габаритные характеристики:
    Блок оператора с амортизаторами 285х205х260 мм; 6,5 кг
    Кабельная катушка с предварительным усилителем и датчиком 260х255х255 мм; 5,8 кг
    Выносной блок радиоканала с предварительным усилителем 230х115х310 мм; 4,5 кг
  • Комплект поставки Коршун-11МТА

    Корреляционный течеискатель в комплекте

    Наименование Количество
    1. Блок оператора 1
    2. Выносные радиоблоки 2
    3. Кабельная катушка с усилителем 1
    4. Вибродатчик 3
    5. Держатели вибродатчиков к пластмассовым трубам 2
    6. Переходник для датчиков на штоки и трубы малого диаметра 2
    7. Универсальное зарядное устройство “УЗИП-3” 1
    8. Диск с программой ДП-15 для ведения протоколов на ПК 1
    9. Тестер-адаптер для контроля блоков течеискателя 1
    10. Стереоплеер с записями тестовых утечек 1
    11. Головные наушники 1
    12. Транспортная сумка 3
    13. Саквояжи 1
    14. Методика применения 1
    15. Паспорт 1

    Течетрассоискатель в комплекте

    Наименование Количество
    1. Приемник "АП-027" 1
    2. Генератор АГ-105 1
    3. Люкоискатель "ИЭМ-300" 1
    4. Акустический датчик "АД-227" 1
    5. Электромагнитный датчик "ЭМД-247" 1
    6. Элементы питания 1
    7. Сумка 1
    8. Провода соединительные 1
    9. Штырь заземления 1
    10. Руководство по эксплуатации 1
    11. Cумка 1
  • Дополнительная комплектация Коршун-11МТА

    • Цена по запросу
      Добавить к заказу

      АДМ-227, акустический датчик малогабаритный с функцией магнитного датчика

      Акустический датчик малогабаритный АДМ-227 предназначен для обнаружения мест утечки воды акустическим методом в комплектах с приемником АП-027.

    • 19 942 руб.
      Добавить к заказу

      ДКИ-117, датчик контроля качества изоляции

      ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.

    • 7 316 руб.
      Добавить к заказу

      ДОДК-117, датчик определитель дефектов коммуникаций

      Датчик предназначен для определения неисправности (повреждения изоляции защитных покрытий газопроводов) систем катодной защиты, а также для обнаружения места обрыва силовых кабелей. Принцип действия датчика состоит в определении разности потенциалов на поверхности земли, которая образуется при прохождении тока по цепи: генератор, труба (кабель), поврежденная изоляция, земля, заземление генератора, генератор. В месте повреждения изоляции переходное сопротивление труба-земля уменьшается, и на поверхности земли потенциал будет иметь повышенное значение. Увеличение потенциала будет тем значительнее, чем больше повреждение. Датчик представляет собой два изолированных друг от друга измерительных электрода, в один из которых встроен предварительный усилитель и образующие единую конструкцию. Обследование производится двумя операторами, у одного оператора находиться измерительный электрод, у второго оператора находится измерительный электрод и приёмник. По показанию приёмника (стрелочный индикатор и головные телефоны) судят о местонахождении неисправности.

    • Цена по запросу
      Добавить к заказу

      КИ-110, клещи индуктивные

      Клещи индуктивные КИ-110: предназначены для: трассировки кабельной линии ( в том числе находящейся под напряжением); выбора кабеля из пучка.

    • Цена по запросу
      Добавить к заказу

      НР-117, накладная рамка

      Накладная рамка НР-117 предназначена для точного определения «своего» кабеля в пучке других кабелей.

      Используется совместно с поисковым приёмником.
