  • Течеискатели Enigma это новое поколение многопозиционных течеискателей выпускаемых компанией Primayer для использования на сетях водоснабжения и тепловых сетях.

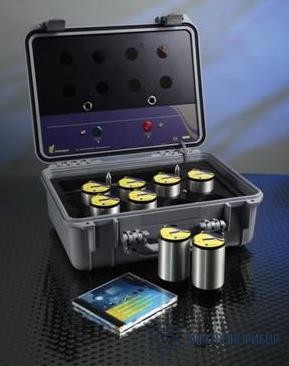

    Enigma™не имеет радиоканала, не имеет проводов, а значит, нет потери информации которая снимается с трубы. Результатом является высокая эффективность обнаружения утечек. Течеискатель состоит из 8 герметичных датчиков (минимальное количество датчиков 2 шт), которые установлены в водонепроницаемом кейсе. Кейс предназначен для хранения, транспортировки и программирования датчиков через USB порт компьютера. В отличие от предыдущей модели Zetacorr, Enigma осуществляет связь с ПК при помощи оптронной связи, что резко увеличило скорость считывания информации. Это крайне удобно при работе в режиме обследования сети. Кроме этого датчики можно программировать и считывать без ПК, при помощи одного кейса.


    Почему регистраторы?

    • Эффективность - запись (обнаружение) шума и определение местоположения утечки одновременно
    • Отыскание множества утечек
    • Оптимальная работа в случаях сложных и «тихих» утечек
    • Нет необходимости в работе персонала в ночное время
    • Значительное превосходство в сравнении с другими методами


    Оптимальное решение

    • Работает ночью - оптимальное время для распространения шума:
      • низкие посторонние шумы
      • максимальное давление
    • Три звуковых «образца» за ночьдля разделения шумов потребления воды и шумов утечек
    • Может использоваться также днем
    • Цифровая обработка шумов используя технологию 24-бит


    Испытания

    • Испытания в трех зонах
    • 28 исполнителей + 3 оператора
    • Три «прохода» по каждой зоне
    • Результат - снижение утечек в обследуемых районах на 22%
    • 90% утечек обнаружены с точностью до 2 метров
    • Результат - улучшенная эффективность


    Установка / сбор данных

    Программирование датчиков и считывание информации происходит с помощью коммуникационного кейса

    • до 8 датчиков в одном кейсе
    • программирование датчиков через:
      • ПК, или
      • быстрое программирование используя кнопку ‘program’ на кейсе
    • Записанный шум загружается:
      • напрямую в ПК, или
      • в коммуникационный кейс
    • Данные анализируются на месте или в офисе


    Улучшения и изменения в новой версии

    • Быстрая связь с датчиками
      • USB на 2.5 Mбит/сек (RS232 всего 19.8 кбит/сек)
      • загрузка данных от 8 датчиков - около 2 минут
      • множество современных ПК не имеют RS232!
    • Оптическая связь с датчиками улучшает надежность передачи
    • Программирование/считывание данных без помощи ПК
    • Улучшенная чувствительность путем удвоения частоты записи шума + оцифровка 24 бит
    • Дистанция между датчиками до 1.5 км (металлические трубы)
    • ПО Enigma для Windows XP с многочисленными улучшениями


    Особенности датчиков

    • Небольшой размер - помещаются в подавляющее большинство мест установки
    • Простота в установке
    • Срок службы батареи питания >5 лет
    • Полностью водонепроницаемы IP68
    • Возможность расширения системы
      • от 2 до 8 датчиков в кейсе
    • Съемный магнит для простоты установки


    Датчики можно расположить на схеме трубы или на карте

    • Детали трубопровода и расположение датчиков на нем можно ввести схематично
    • В качестве альтернативы, можно использовать карту


    Отображение нескольких результатов

    • Единое окно со всеми результатами корреляции
    • Возможность детального анализа пользователем


    Преимущества

    • Одновременное обнаружение шума и определение местоположения утечки повышает эффективность
    • Отыскание множественных утечек на одном участке
    • Оптимальная работа в сложных ситуациях
    • Три звуковых «образца» за ночь для разделения шумов потребления воды и шумов утечек
    • Отпадает необходимость в работе персонала ночью
  • Комплект поставки Enigma

    Наименование Количество
    1. Система поиска утечек Enigma 1
