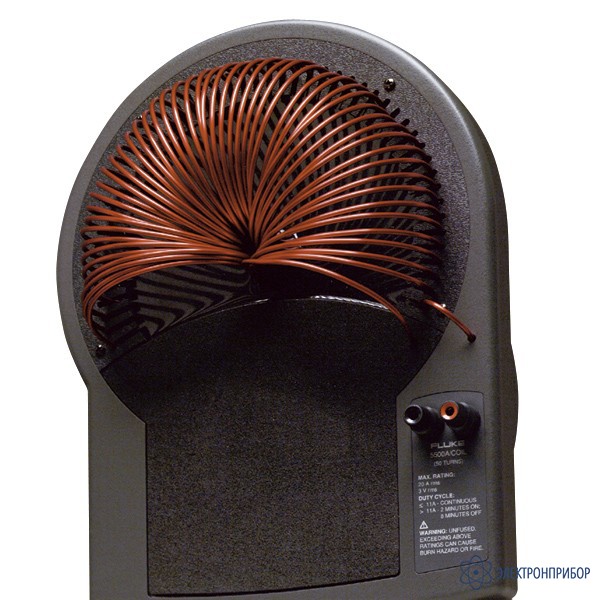

Fluke 5500A/COIL — токовая катушка на 50 витков

Сохранить в PDF Распечатать
  • Назначение токовой катушки 5500A/COIL:

    Токовая катушка 5500A/COIL используется как инструмент калибровки амперметров с токоизмерительными зажимами, работающих на базе двух различных принципов: как трансформаторы тока (только переменный ток) и на основе эффекта Холла (и переменный, и постоянный ток). Нецелесообразно калибровать амперметры с токоизмерительными зажимами, рассчитанные на ток 1 000 А, с помощью источника тока в 1 000 А. Однако, используя 50 витков катушки 5500A/COIL совместно с калибратором тока, можно эффективно увеличивать ток токового калибратора в 50 раз, тем самым обеспечивая калибровку и верификацию амперметров с токоизмерительными зажимами.

  • Общие технические характеристики токовой катушки 5500A/COIL:

    Параметр Значение
    Число витков 50
    Максимальный ток 11 А ср. кв, непрерывно
    20 А ср. кв., 2 минуты
    Максимальное ограничение номинальных значений рабочего цикла <11 A, непрерывно
    >11 A, 2 минуты ВКЛ., 8 минут ВЫКЛ.
    Максимальное напряжение 3 В ср. кв.
    Рабочая частота Постоянный ток, 45 – 440 Гц не должен быть превышен номинальный среднеквадратичный уровень напряжения
    Для выходного тока устройства 5500A: Постоянный ток, 45 – 65 Гц, 0–11 А
    65 – 440 Гц, 0 – 2,19999 A
    Для выходного тока устройства 5520A: Постоянный ток, 45 – 65 Гц, 0 – 20 А
    65 – 440 Гц, 0 – 2,99999 A
    Минимальный внутренний диаметр токовых клещей 2,54 с
  • Комплект поставки Fluke 5500A/COIL

    Наименование Количество
    1. Токовая катушка на 50 витков Fluke 5500A/COIL 1
