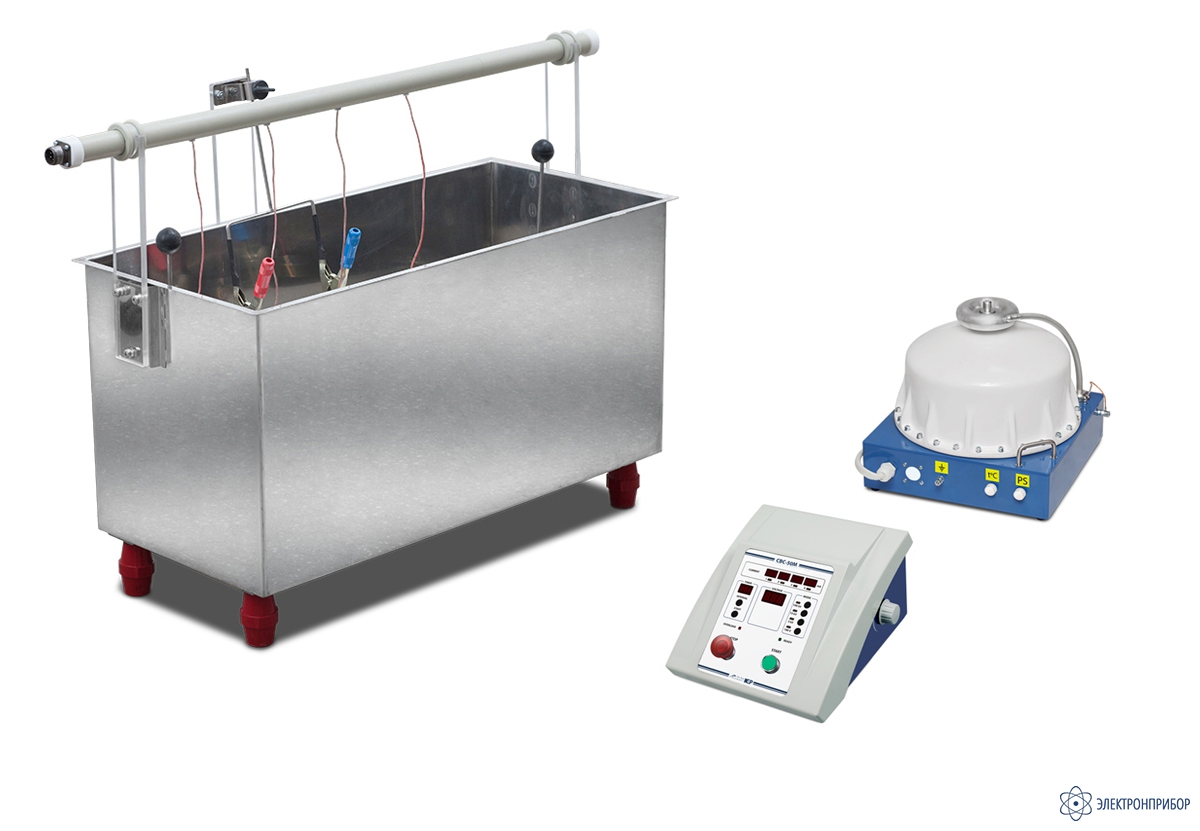

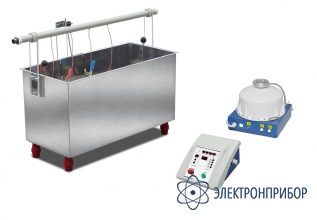

СВС-50м — стенд испытательный высоковольтный стационарный

Сохранить в PDF Распечатать
  • Назначение стенда СВС-50м:

    Стенд СВС-50м предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках.

    Стенд позволяет проводить испытания:

    • резиновых диэлектрических перчаток
    • резиновых диэлектрических бот и галош
    • слесарно-монтажного инструмента с изолированными рукоятками (отвертки, кусачки, плоскогубцы и др.)

    Оборудование стенда может использоваться в качестве высоковольтной установки для испытаний изоляции напряжением переменного тока (кабелей, изоляторов и др.).

    Условия эксплуатации соответствуют УХЛ4 по ГОСТ 15150-69. Нормальные значения климатических факторов окружающей среды приведены ниже.

    Условия эксплуатации стенда СВС-50м:

    • Температура окружающего воздуха, ˚С: от 0 до + 40
    • Относительная влажность воздуха при температуре + 25 ˚С, %, не более: 80
    • Атмосферное давление, мм рт. ст.: от 630 до 800.
  • Технические характеристики СВС-50М:

    Параметры СВС-50М:

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока, В 220±22
    Частота питающей сети, Гц 50±2
    Наибольшая потребляемая мощность, кВА, не более 2
    Количество источников высокого переменного напряжения 1
    Наибольшее выходное напряжение, кВ 50
    Наибольший выходной ток, мА 50
    Площадь, занимаемая стендом (рекомендуемая), м2 2х2
    Габаритные размеры, мм 350х315х625
    Масса, кг, не более 100
    Средний срок службы, лет 10

    Параметры испытательной ванны:

    Параметр Значение
    Количество испытательных электродов, шт. 4
    Габаритные размеры, мм 800х280х630
    Масса в сухом состоянии, кг, не более 10

    Параметры киловольтметра:

    Параметр Значение
    Пределы измерения напряжения переменного тока, кВ 0,1; 3; 15; 50
    Приведенная погрешность измерения, %, не более 3

    Параметры измерителя переменного тока:

    Параметр Значение
    Пределы измерения, мА 1; 10
    Приведенная погрешность измерения, %, не более 3
  • Комплект поставки СВС-50м

    Наименование Количество

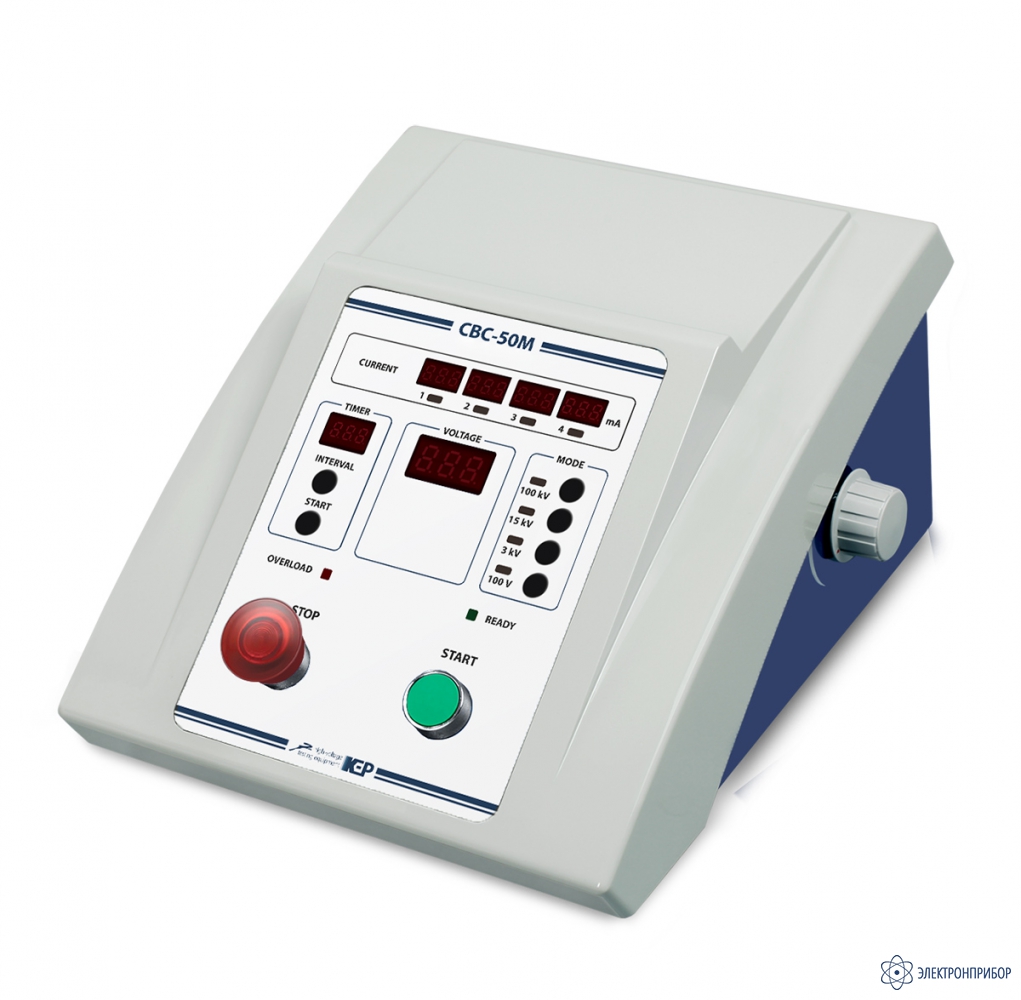

    Блок управления 1
    Испытательная ванна 1

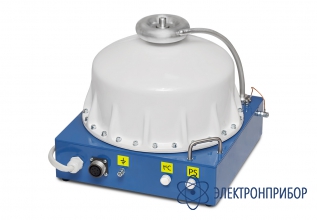

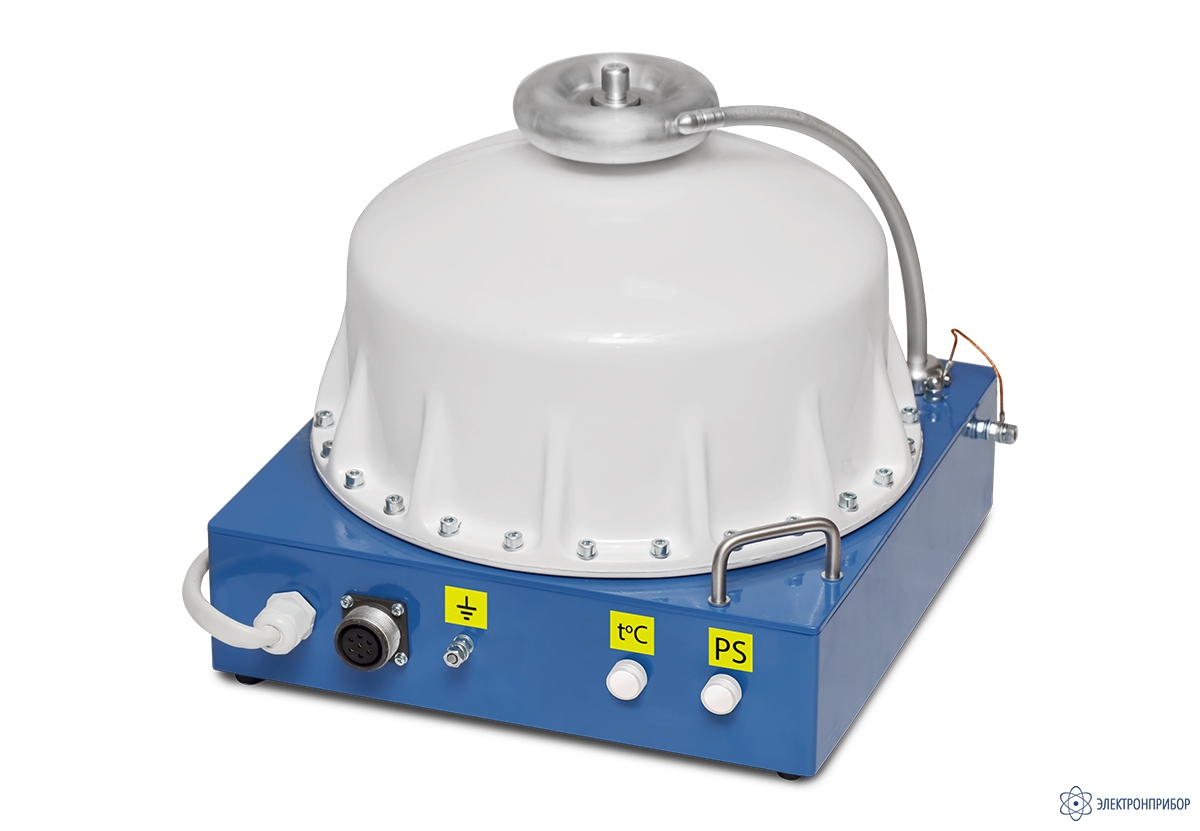

    Блок высоковольтный БВИ-50М 1
    Кабель сетевого питания 1,8 м 1
    Кабель измерительных сигналов 3 м 1
    Кабель подключения БВИ-50М, 3 м 1
    Кабель высоковольтный, 3 м 1
    Кабель высоковольтный, 1,5 м 1
    Провод заземления, 4 м 2
    Вставка плавкая ВП2 –1 2
    Руководство по эксплуатации 1
