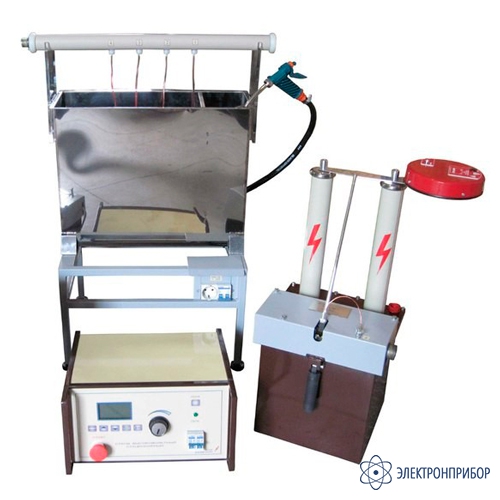

СВС-50 — стенд высоковольтный стационарный

Сохранить в PDF Распечатать
  • Назначение стенда высоковольтного стационарного СВС-50:

    Стенд высоковольтный стационарный СВС-50 предназначен для испытания изоляции защитных средств (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 - 50 кВ.

    Стенд СВС-50 предназначен для эксплуатации внутри отапливаемых помещений.

    Условия эксплуатации:

    • диапазон температур окружающего воздуха, °С - от 0 до +40;
    • относительная влажность воздуха при температуре 25 °С до 80 %;
    • атмосферное давление мм. рт. ст. - 650 – 800.

    Обслуживание стенда СВС-50 производится одним оператором, имеющим допуск на проведение работ в цепях с напряжением свыше 1000 В. Оператор должен иметь третью или более высокую группу по технике безопасности при работе в электроустановках с напряжением свыше 1000 В.

  • Технические характеристики стенда СВС-50:

    Параметр Значение

    Питание - однофазная сеть переменного тока

    напряжением 220 В
    частотой 50 Гц
    Потребляемая мощность, не более 2000 ВА

    Количество источников высокого переменного напряжения

    1 шт
    Площадь, занимаемая стендом (рекомендуемая) 2х2 м
    Масса оборудования, не более 100 кг
    Срок службы оборудования стенда СВС-50 10 лет

    Параметры источника:

    Параметр

    Тип источника
    БВИ-50 (АИД-70/50)

    Наибольшее выходное напряжение

    50 кВ
    Наибольший выходной ток 50 мА
    Габаритные размеры 350х315х625 мм
    Масса 35 кг

    Параметры испытательной ванны:

    Параметр Значение

    Количество испытательных электродов

    4 шт
    Габаритные размеры 800х280х630 мм
    Масса в сухом состоянии, не более 10 кг

    Параметры киловольтметра:

    Параметр Значение

    Пределы измерения напряжения переменного тока

    0,1; 3; 15; 50 кВ
    Приведенная относительная погрешность измерения, не более 3 %

    Параметры измерителя переменного тока:

    Параметр Значение

    Пределы измерения

    1, 10 мА
    Приведенная относительная погрешность измерения, не более 4 %
  • Комплект поставки СВС-50

    Наименование Количество
    1. Стойка управления в сборе 1
    2. Блок высоковольтных испытаний БВИ-50 1
    3. Светильник сигнальный красный 1
    4. Выключатель блокировочный 1
    5. Ванна для испытаний изоляционных бот и перчаток в комплекте 1
    6. Комплект проводов и кабелей для проведения испытаний 1
    7. Руководство по эксплуатации 1
    8. Паспорт 1
