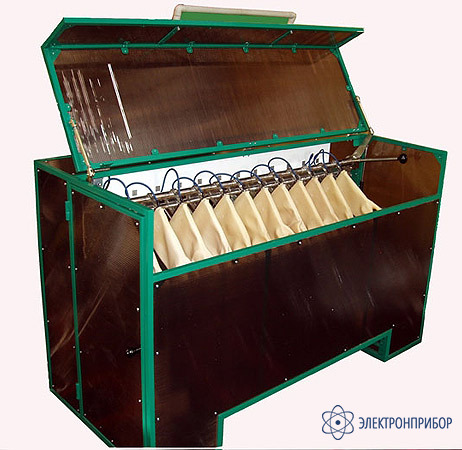

СВС-12 — стенд высоковольтный стационарный

Сохранить в PDF Распечатать
  • Назначение стенда СВС-12:

    Cтенд высоковольтный стационарный СВС-12 предназначен для испытания изоляции диэлектрических перчаток переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 – 10 кВ.

    Контроль качества изготовления перчаток осуществляет­ся приложением к ним повышенного напряжения переменного тока 9300 В, 50 Гц.

    Автоматическая отбраковка тех перчаток, ток утечки которых превысил значение 9 мА.

    Стенд позволяет испы­тывать одновременно 12 перчаток.

    Условия эксплуатации стенда СВС-12:

    • стенд предназначен для эксплуатации внутри помещений;
    • конструкция стенда обеспечивает его эксплуатацию в производственных помещениях с невзрывоопасной средой;
    • степень защиты электрооборудования стенда от воздействий среды IР30 по ГОСТ 14255-69;
    • испытания диэлектрических перчаток осуществляются на стенде в соответствии с ТУ38.106977-2004;
    • диапазон температур окружающего воздуха, °С - от 0 до +40;
    • относительная влажность воздуха при температуре 25 °С - до 80 %; относительная влажность воздуха при температуре 25 °С - до 80 %;
    • атмосферное давление мм.рт.ст. - 650 – 800; атмосферное давление мм.рт.ст. - 650 – 800;
    • обслуживание стенда производится одним оператором, имеющим допуск на проведение работ в цепях с напряжением свыше 1000 В;
    • оператор должен иметь 3-ю или более высокую группу по ТБ при работе в электроустановках с напряжением свыше 1000 В.
  • Технические характеристики стенда СВС-12:

    В процессе работы стенда для испытания диэлектри­ческих перчаток обеспечивается:

    • автоматическое отключение испытательного напряжения в случае несанкционированного подъёма крышки блока испытаний;
    • автоматическая установка подачи необходимого количества воды в перчатку перед подачей испытательного напряжения;
    • автоматическая установка паузы между подачек воды и включением высокого напряжения, необходимой для стекания капель;
    • автоматическая установка времени подачи испытатель­ного напряжения с автоматическим отключением высоковольтных цепей тех перчаток, в которых ток утечки превысил значение 9 мА;
    • визуальный контроль над величиной испытательного напряжения и токами утечки в цепи каждой перчатки;
    • сигнализация основных состояний процесса испыта­ния и сигнализации, которая сообщает оператору № перчатки, в цепи которой ток утечки превысил допустимую величину;
    • питание – однофазная сеть переменного тока напряжением 220 ± 20 В, частотой 50 ± 2 Гц;
    • потребляемая мощность, Ва - не более 1500 ;
    • количество одновременно испытуемых перчаток на стенде, шт. - 12;
    • величина испытательного напряжения, В - 9300;
    • максимально допустимая величина тока утечки, мА - 9;
    • время заполнения перчаток водой, сек. - ок. 12;
    • время докапывания, сек. - ок. 6;
    • время общего цикла испытания партии перчаток, мин. - ок. 2;
    • габаритные размеры блока испытаний, мм:
      - длина, мм - 1815;
      - ширина, мм - 745;
      - высота, мм - 1100.
    • габаритные размеры блока управления, мм:
      - длина, мм - 950;
      - ширина, мм - 670;
      - высота, мм - 1550.

    Гарантийные обязательства:

    • Метрологическая аттестация проводится в соответствии с документом “испытательная установка. Программа и методика аттестации. ПМА 29-4/1992”, утвержденной Минэнерго и Госстандартом Украины 06.07.92 года;
    • Изготовитель гарантирует соответствие СВС-12 требованиям действующей технической документации и нормам ПУЭ и ПТБ.
  • Комплект поставки СВС-12

    Наименование Количество
    1. Руководство по эксплуатации 1
    2. Установка СВС-12 1
    3. Кабель сетевой 1
    4. Метрологическая аттестация ГП "Харьковстандартметрология" по запросу
