СВС-100Ц — cтенд высоковольнтый стационарный

Сохранить в PDF Распечатать
  • Назначение стенда СВС-100Ц:

    Стенд предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках. Процесс испытания автоматизирован.

    Стенд СВС-100Ц позволяет проводить испытания:

    • Резиновых диэлектрических перчаток
    • Резиновых диэлектрических бот и галош
    • Слесарно-монтажного инструмента с изолированными рукоятками (отвертки, кусачки, плоскогубцы и др.).

    Оборудование cтенда может использоваться в качестве высоковольтной установки для испытаний изоляции переменным током (кабелей, изоляторов и др.).

    Условия эксплуатации стенда СВС-100Ц:

    • Температура окружающего воздуха, ˚С: от 10 до 35
    • Относительная влажность воздуха при температуре +25 ˚С, %, не более: 80
    • Атмосферное давление, мм рт. ст. от: 630 до 800.
  • Технические характеристики стенда СВС-100Ц:

    Параметр Значения
    Напряжение питающей сети переменного тока, В 220±10%
    Частота питающей сети, Гц 50±1
    Максимальное напряжение испытательной ванны, кВ (50 Гц) 15
    Максимальное напряжение внешнего источника высокого напряжения, кВ 50 (100 - от двух источников)
    Приведенная погрешность измерения напряжения в диапазоне от 20 до 100 В, % ±3
    Приведенная погрешность измерения напряжения в диапазоне от 1 до 6,5 кВ, % ±3
    Приведенная погрешность измерения напряжения в диапазоне от 6,5 до 15 кВ, % ±3
    Приведенная погрешность измерения напряжения в диапазоне от 10 до 50 кВ, % ±3
    Диапазон измерения токов утечки в режиме испытательной ванны, мА 0,3-7,5
    Диапазон измерения токов утечки в режиме БВИ-50, мА 0,3-10,0
    Приведенная погрешность измерения токов, % ±3
    Количество мест для проведения испытания 4
    Потребляемая мощность блока управления, Вт, не более 20
    Потребляемая мощность стенда, кВт, не более 0,9
    Масса источника высокого напряжения БВИ-50, кг, не более 35
    Габаритные размеры блока управления, мм 316х187х132
    Габаритные размеры испытательной ванны, мм 700х795х865
    Габаритные размеры внешнего источника высокого напряжения БВИ-50, мм 346х280х658
    Средний срок службы, лет 10

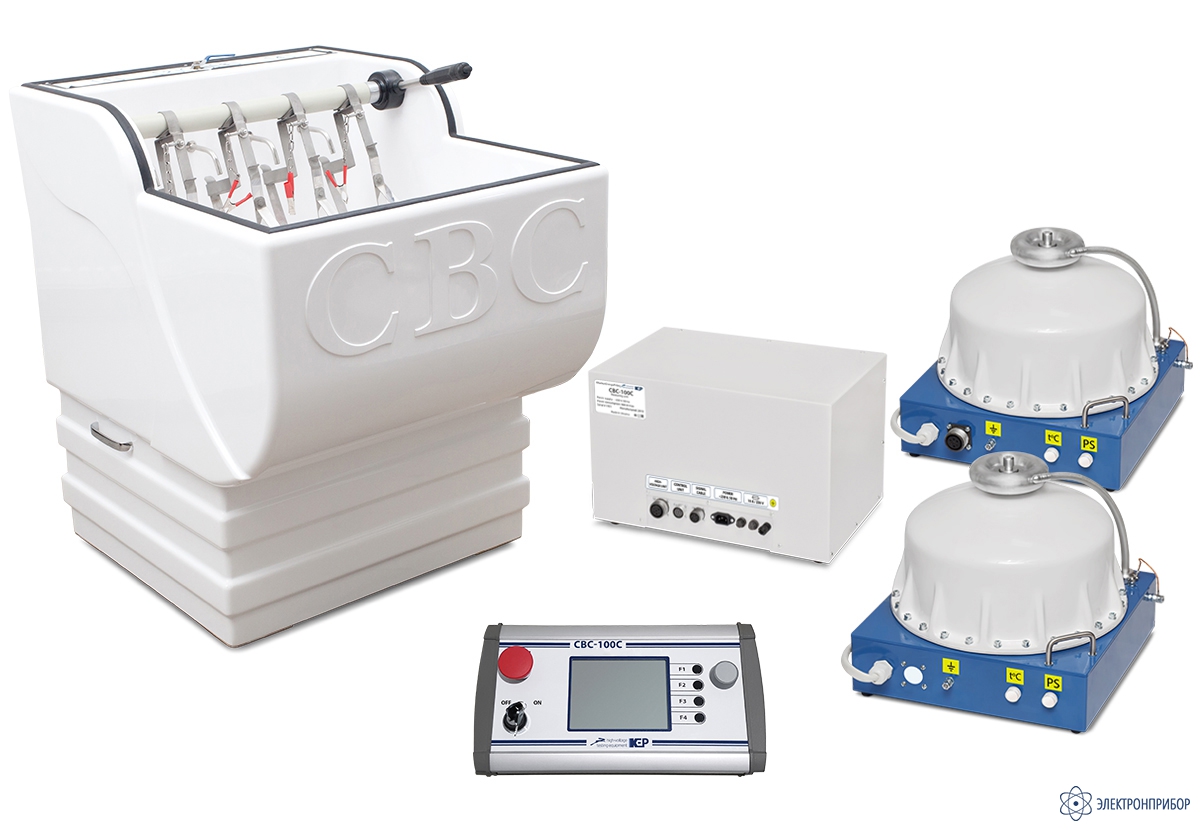

  • Комплект поставки СВС-100Ц

    Наименование Количество

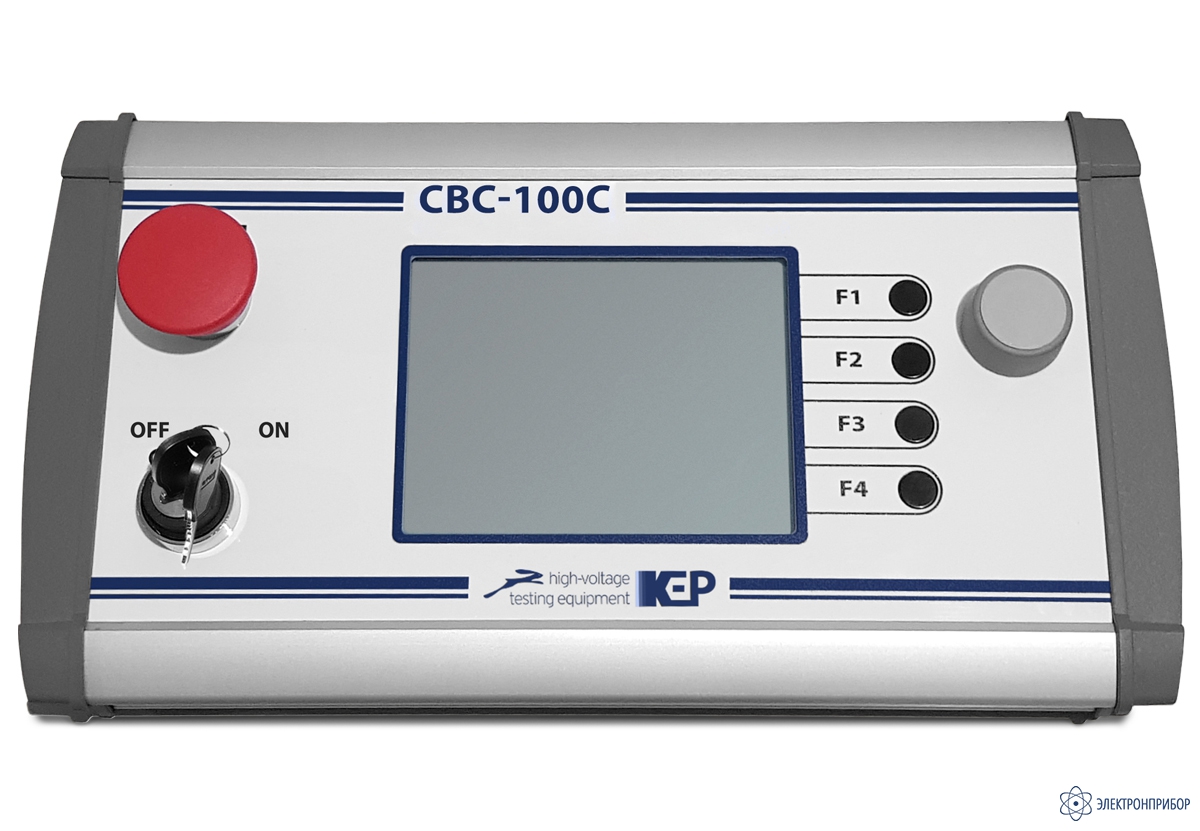

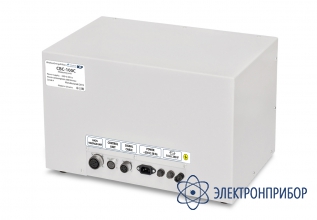

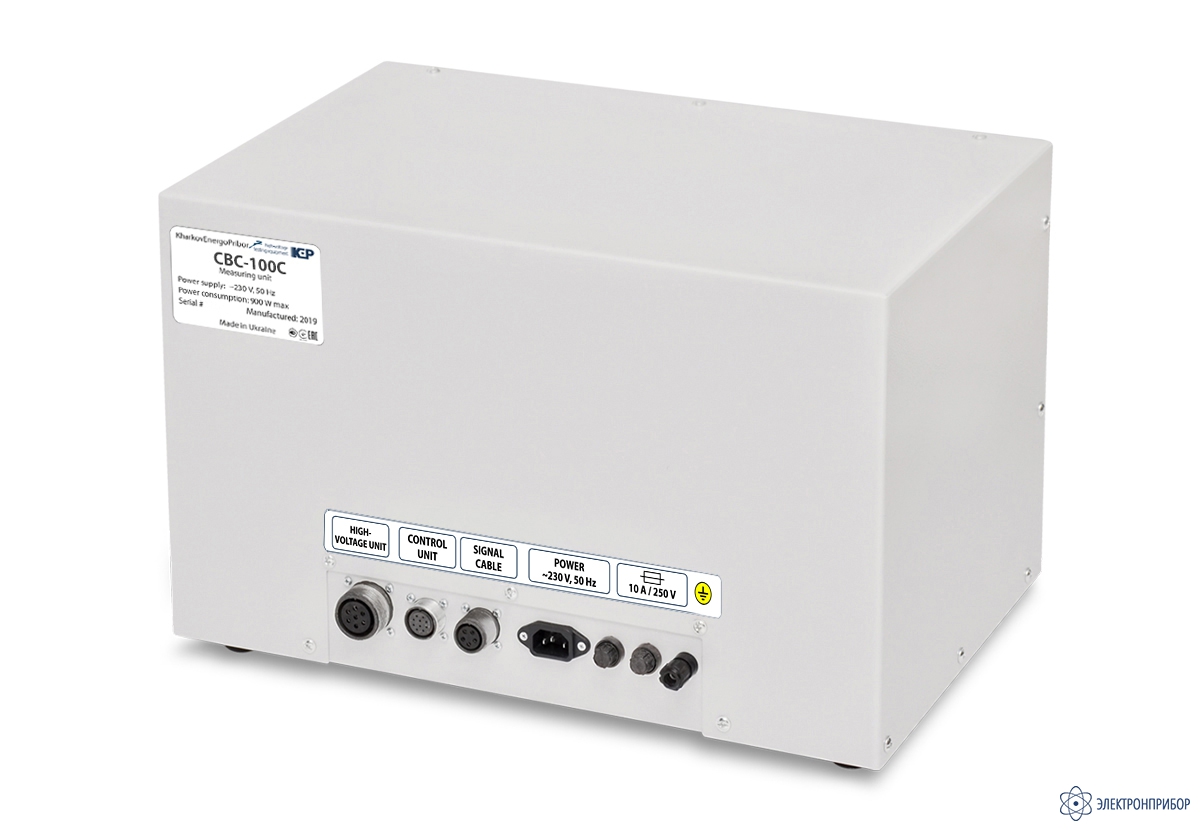

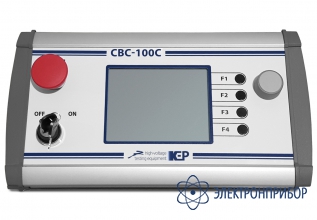

    Блок управления СВС-100Ц 1
    Испытательная ванна 1
    Блок высоковольтный БВИ-50 2
    Кабель питания 2
    Кабель связи с испытательной ванной 1
    Кабель подключения БВИ-50 1
    Провод заземления 2
    Провод высоковольтный 1
    Контактная цепь для подключения инструмента 4
    Руководство по эксплуатации 1
