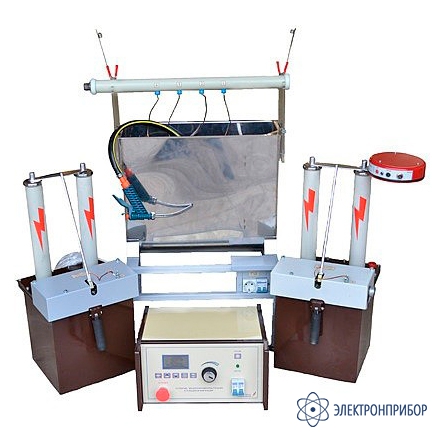

СВС-100 — стенд высоковольтный стационарный

Сохранить в PDF Распечатать
  •

    По специальному заказу, возможно изготовление стендов с максимальным выходным напряжением 200 и 350 кВ.

    Назначение стенда высоковольтного стационарного СВС-100:

    Стенд высоковольтный стационарный СВС-100 предназначен для испытания изоляции защитных средств (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным высоким напряжением промышленной частоты, регулируемым в пределах 0-100кВ.

    Стенд предназначен для эксплуатации внутри отапливаемых помещений.

    Условия эксплуатации:

    • диапазон температур окружающего воздуха, °С — от 0 до +40;
    • относительная влажность воздуха при температуре 25°С — до 80 %;
    • атмосферное давление мм. рт. ст. — 650-800.

    Обслуживание стенда производится одним оператором, имеющим допуск на проведение работ в цепях с напряжением свыше 1000 В. Оператор должен иметь третью или более высокую группу по технике безопасности при работе в электроустановках с напряжением свыше 1000 В.

  • Технические характеристики стенда высоковольтного стационарного СВС-100:

    • Питание — однофазная сеть переменного тока напряжением —220±20 В, частотой 50±2 Гц;
    • Потребляемая мощность, не более, ВА, — 2000;
    • Количество источников высокого переменного напряжения — 2;
    • Параметры источника приведены в табл. 1.

    Таблица 1

    Параметр Тип источника
    БВИ-50(2шт.)

    Наибольшее выходное напряжение, кВ

    50
    Наибольший выходной ток, мА 50
    Габаритные размеры, мм 350х315х625
    Масса, кг 35

    Параметры испытательной ванны:

    • количество испытательных электродов — 4;
    • габаритные размеры, мм, — 800х280х630;
    • масса в сухом состоянии, кг, не более — 10.

    Параметры киловольтметра:

    • пределы измерения напряжения переменного тока, кВ, — 0.1, 3, 15, 100;
    • приведенная относительная погрешность измерения, %, не более — 3.

    Параметры измерителя переменного тока:

    • пределы измерения, мА, — 10;
    • приведенная относительная погрешность измерения, %, не более — 4;
    • площадь, занимаемая стендом (рекомендуемая), м2 — 4.

    Масса оборудования, кг, не более, — 100.

    Срок службы оборудования стенда — 10 лет.

    Устройство стенда:

    Стенд состоит из двух блоков высоковольтных испытаний: БВИ-50-1 и БВИ-50-2 (А1 и А2), которые являются источником высокого переменного напряжения частотой 50 Гц (в диапазонах 0-3кВ, 0-15кВ, 0-100кВ) и стойки управления, в которой размещены блок управления и регулировочный автотрансформатор ЛАТР-1М, предназначенный для регулировки выходного напряжения блоков БВИ. В крайнем левом положении ЛАТРа смонтирован блокировочный выключатель, разрешающий включение стенда на минимальном напряжении.

    Каждый блок БВИ-50 содержит высоковольтный трансформатор, короткозамыкатель, обеспечивающий замыкание выхода блока на землю в обесточенном состоянии. Выходное напряжение блока БВИ-50 измеряется по напряжению, подаваемому на первичную обмотку высоковольтного трансформатора.

    При работе стенда в диапазонах испытательных напряжений 0-3кВ и 0-15кВ к блоку управления подключается блок БВИ-50-1. При работе стенда в диапазоне 0-100кВ к блоку управления подключаются оба блока высоковольтных испытаний — БВИ-50-1и БВИ-50-2.

    Выход блока БВИ-50-1 может быть подключен к испытательной ванне, выполненной из нержавеющей стали. Ток утечки объектов испытаний снимается с 4-х выходных электродов и подается для индикации и измерения в блок управления.

    Управление блоками БВИ-50 производится от блока управления, принципиальная схема которого приведена в приложении 1.

    В состав блока управления входят следующие устройства:

    • узел таймера А3;
    • элементы для коммутации и сигнализации (пускатели, кнопки, переключатели, лампочки, звуковой сигнал, предназначенный для сигнализации о включении напряжения и т.п.).

    Узел таймера А3 предназначен для сигнализации (при включенном таймере) об истечении времени выдержки напряжения на объекте испытаний.

    Таймер выполнен на микросхемах DD1-DD3. Включение таймера производится кнопкой S4 «ВКЛ», индикация включенного состояния — светодиодом VH5, переключение времени выдержки — тумблером S5 «1мин.-5мин.».

    Узел контроля состоит из выпрямителя (VD2, R3-R7), предназначенного для измерения выходного напряжения; выпрямителя VD4, для измерения выходного тока БВИ-50, и четырех идентичных узлов индикации пробоя. Выходы этих узлов нагружены на светодиоды VH1-VH4. Если ток утечки объекта испытаний, протекающий через шунты R18-R21, превысит заданный предел 7,5мА, выбираемый резисторами R8, R12, R15, R22, то загорится соответствующий светодиод.

    Измерение выходного тока на ступенях 3 кВ и 100 кВ производится только в положении 1 переключателя S3 «ТОК УТЕЧКИ».

    Переключателем S3 «ТОК УТЕЧКИ» можно выбрать соответствующий электрод для измерения тока в режиме 15 кВ с помощью узла измерения тока нагрузки(VD6, R10) (предел измерения — 10 мА).

    Измерение выходного напряжения производится вольтметром автоматически при включении выбранной ступени. Пределы измерения — 0,1; 3; 15 и 100 кВ.

    Размещение и монтаж:

    Всё оборудование стенда должно быть установлено и смонтировано в соответствии с «Правилами техники безопасности при эксплуатации электроустановок свыше 1000В» и согласно схеме принципиальной (приложение 1).

    Испытательное поле должно быть ограждено, а входная дверь должна быть оснащена электрической блокировкой. Над входом должен быть красный светильник, предупреждающий о наличии в стенде высокого напряжения.

    Расстояние от блоков БВИ-50 до заземленных объектов должно быть не менее 1,0 м.

    Все оборудование стенда должно быть надежно заземлено на контур заземления проводниками сечением не менее 2,5 мм2. Последовательное соединение заземлений — не допускается.

    Стенд должен быть оборудован штангой для наложения заземления на высоковольтные цепи и углекислотным огнетушителем.

    Испытательная ванна установлена на опорные изоляторы с рабочим напряжением не менее 15 кВ.

    Стойка при необходимости может быть закреплена к полу.

    Контроль и регулировка тока срабатывания защиты:

    Для контроля тока срабатывания защиты в режиме «3кВ» и «100кВ» необходимо:

    • высоковольтные выводы блоков БВИ-50 заземлить;
    • включить сектор «100 кВ», и поднимая напряжение, контролировать ток по миллиамперметру. Защита должна срабатывать при токе 10 мА. В том случае, если ток срабатывания защиты будет иным, необходимо отрегулировать порог срабатывания защиты резистором R2 , расположенным на плате блока управления (см. рис. 2.)

    Контроль тока срабатывания защиты в режиме «15 кВ» производится следующим образом:

    • высоковольтные выводы блоков БВИ-50 заземлить;
    • собрать схему, показанную на рис. 3;
    • включить сектор «15 кВ», и поднимая напряжение, контролировать ток по образцовому миллиамперметру. Защита должна срабатывать при токе 40 мА. В том случае, если ток срабатывания защиты будет иным, необходимо отрегулировать порог срабатывания защиты резистором R1, расположенным на плате блока управления (см. рис. 2.)

    По специальному заказу, возможно изготовление стендов с максимальным выходным напряжением 200 и 350 кВ.

  • Комплект поставки СВС-100

    Наименование Количество
    1. Стойка управления в сборе 1
    2. Блок высоковольтных испытаний БВИ-50-1 (основной блок) 1
    3. Блок высоковольтных испытаний БВИ-50-2 (для испытаний 100 кВ) 1
    4. Светильник сигнальный красный 1
    5. Выключатель блокировочный 1
    6. Ванна для испытаний изоляционных бот и перчаток в комплекте 1
    7. Комплект проводов и кабелей для проведения испытаний 1
    8. Руководство по эксплуатации 1
    9. Паспорт 1
