Установки для испытания средств защиты от поражения электрическим током

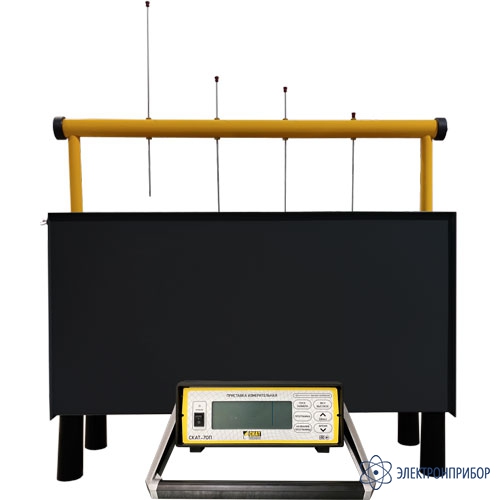

СКАТ-70П — приставка измерительная с аппаратом высоковольтным испытательным СКАТ-70М

Код товара: 44190
  • 91675-24
    Приставка измерительная с аппаратом высоковольтным испытательным скат-70м СКАТ-70П Приставка измерительная с аппаратом высоковольтным испытательным скат-70м СКАТ-70П
    Является модификацией СКАТ-70П

    • Гарантия

      18 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      91675-24 до 22.03.2029

    Сертификаты

    Назначение приставки для испытаний средств защит от поражения электротоком СКАТ-70П:

    • Для измерения напряжения переменного тока синусоидальной формы частотой 50 Гц и токов утечки при испытании средств защиты, используемых в электроустановках;
    • Для использования совместно с аппаратом высоковольтным испытательным или совместно с любым другим источником высокого переменного синусоидального напряжения частотой 50 Гц с дополнительным подключением.

    Описание приставки для испытаний средств защит от поражения электротоком СКАТ-70П:

    Принцип действия приставки СКАТ-70П основан на преобразовании напряжения внешнего источника с помощью соответствующих делителей напряжения и токовых шунтов, от которых сигналы, соответствующие входному напряжению и току утечки, после преобразования АЦП и математической обработки поступают на цифровой индикатор, где высвечиваются значения тока утечки и напряжения на объекте испытания, время до окончания испытания, наименование программы испытания, режимы испытания.

    Функционально приставка СКАТ-70П состоит из измерительной части, которая содержит внешние и встроенные измерители высокого напряжения и тока утечки объекта испытания, переключателя диапазона выходного напряжения, внешнего делителя напряжения, испытательной ванны и секундомера (таймера). Источник высокого напряжения применяется внешний.

    Назначение и область применения аппарата высоковольтного испытательного СКАТ-70М:

    • Для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока;
    • Для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков;
    • Для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности.

  • Технические характеристики приставки измерительной СКАТ-70П с аппаратом высоковольтным испытательным СКАТ-70М:

    Параметр Значение
    Технические характеристики приставки измерительной СКАТ-70П
    Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью внешнего делителя напряжения 0,30…50,00 кВ
    Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью делителя напряжения, встроенного в ванну испытательную 0,30…20,00 кВ
    Диапазон измерения действующих значений силы тока переменного напряжения синусоидальной формы частотой 50 Гц в каждом канале 0,30…10,00 мА
    Предел допускаемой относительной основной погрешности измерения переменного напряжения, не более ±[1,0 + 0,04] % + 1 ед. мл. разряда
    Предел допускаемой относительной основной погрешности измерения силы переменного тока, не более ±[1,0 + 0,04] % + 1 ед. мл. разряда
    Предел допускаемой приведённой дополнительной погрешности измерения напряжения и силы переменного тока, обусловленной изменением температуры окружающего воздуха от нормальной (нормальные условия по ГОСТ 8711), на каждые 10C, не более 0,1%
    Количество каналов измерения силы тока 4
    Количество диапазонов испытательного напряжения 2
    Время испытания от 1 мин. до 8 мин. с шагом 1 мин
    Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью ванны не более 22 кВ
    Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью внешнего высоковольтного делителя 52 кВ
    Срабатывание схемы защиты при силе тока в одном из 4-х каналов, не более 12 мА
    Срабатывание схемы защиты при суммарной силе тока по всем каналам, не более 36 мА
    Длина соединительного кабеля между блоком измерительным и внешним высоковольтным делителем, не менее 2,5 м
    Длина соединительного кабеля между блоком измерительным и ванной испытательной, не менее 2,5 м
    Степень защиты блока измерительного IP22
    Режим работы круглосуточный
    Электропитание от сети переменного тока частотой 50 Гц и напряжением 220 ± 22 В
    Потребляемая мощность, не более 15 ВА
    Габаритные размеры блока измерительного 285 х 95 х 220 мм
    Габаритные размеры внешнего делителя 690 х 310 х 310 мм
    Габаритные размеры ванны испытательной 820 х 800 х 280 мм
    Масса блока измерительного 3 ± 0,3 кг
    Масса внешнего высоковольтного делителя 2,5 ± 0,3 кг
    Масса ванны испытательной 15 ± 0,5 кг
    Рабочая температура окружающего воздуха от +10 до +40 °C
    Рабочая относительная влажность воздуха до 80% при температуре +25 °C
    Технические характеристики аппарата высоковольтного испытательного СКАТ-70М
    Максимальное напряжение переменного тока не менее 50,0 кВ
    Максимальное напряжение постоянного тока не менее 70,0 кВ
    Полярность напряжения постоянного тока положительная
    Шаг изменения выходного испытательного напряжения не более 0,3 кВ
    Максимальная сила переменного тока не менее 35,0 мА
    Максимальная сила постоянного тока не менее 15,0 мА
    Диапазон измерения переменного напряжения частотой 50 Гц от 3,0 кВ до 50 кВ
    Пределы допускаемой относительной погрешности измерения переменного напряже- ния частотой 50 Гц ±(2,0 + 0,04 · ( |50 / u| - 1) ) %
    Диапазон измерения постоянного напряжения от 3,0 кВ до 70 кВ
    Пределы допускаемой относительной погрешности измерения напряжения постоянного тока ±(2,0 + 0,04 · ( |70 / u| - 1) ) %
    Пороговое значение срабатывания схемы защиты силы переменного тока в режиме испытания, не более 37 мА
    Диапазон измерения силы переменного тока частотой 50 Гц от 0,1 мА до 35 мА
    Пределы допускаемой относительной погрешности измерения силы переменного тока частотой 50 Гц ±(2,0 + 0,06 · ( |35 / i| - 1) ) %
    Диапазон измерения силы постоянного тока от 0,1 мА до 15 мА
    Диапазон измерения силы постоянного тока от 0,1 мА до 15 мА
    Пределы допускаемой относительной погрешности измерения силы постоянного тока ±(2,0 + 0,15 · ( |15 / i| - 1) ) %
    Аппаратное ограничение выходного напряжения переменного тока на уровне от 1 до 51,0 кВ
    Аппаратное ограничение выходного напряжения постоянного тока на уровне от 1 до 70,8 кВ
    Аппаратное ограничение силы выходного переменного тока на уровне от 1 до 36,5 мА
    Аппаратное ограничение силы выходного постоянного тока на уровне от 1 до 16,1 мА
    Режим ручного управления выходным напряжением. +
    Отключение высокого напряжения при наступлении электрического пробоя в нагрузке. +
    Наличие встроенных часов, показывающих время включения высокого напряжения. +
    Наличие таймера, программируемого на время

    от 1 до 60 минут

    По окончании времени таймера раздаётся звуковой сигнал
    Длина соединительного кабеля 4,0 ± 0,3 м
    Степень защиты блока измерительного IP53
    Степень защиты блока высоковольтного IP60
    Продолжительность непрерывной работы аппарата при силе выходного тока не более 5 мА не ограничена
    Продолжительность непрерывного включения высокого переменного напряжения при силе выходного тока 35 мА 2 часа с последующим выключением высокого напряжения на время не менее 1 часа
    Электропитание аппарата от сети переменного тока частотой 50 Гц напряжением 220 В ±10%
    Потребляемая мощность при отсутствии тока нагрузки не более 300 ВА
    Габаритные размеры блока управления 420*330*220 мм
    Габаритные размеры блока высоковольтного 340*375*650 мм
    Масса блока управления, не более 17 кг
    Масса блока высоковольтного, не более 29 кг
    Срок службы не менее 5 лет
    Габариты упаковки 670х670х400 мм
    Объем упаковки 0,18 м3
    Вес в упаковке 55 кг

  • Комплект поставки СКАТ-70П

    № Наименование Количество
    1 Блок измерительный СКАТ-70П 1
    2 Аппарат высоковольтный испытательный СКАТ-70М 1

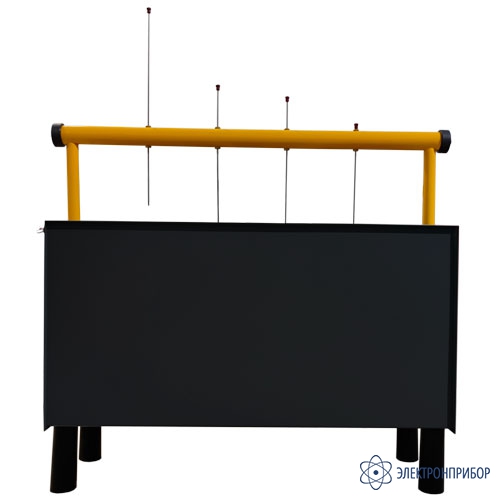

    3 Ванна испытательная 1
    4 Соединительный кабель ванны измерительной 1
    5 Межблочный соединительный кабель 1
    6 Кабель сетевой 1
    7 Вставка плавкая ВП-2Б-1.0А 1
    8 Паспорт 1
    9 Копия свидетельства об утверждении типа 1

  • Дополнительная комплектация СКАТ-70П
