СКАТ-70П — приставка измерительная для испытаний средств защит от поражения электротоком
Код товара: 44186-
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
45952-10 до 30.06.2021

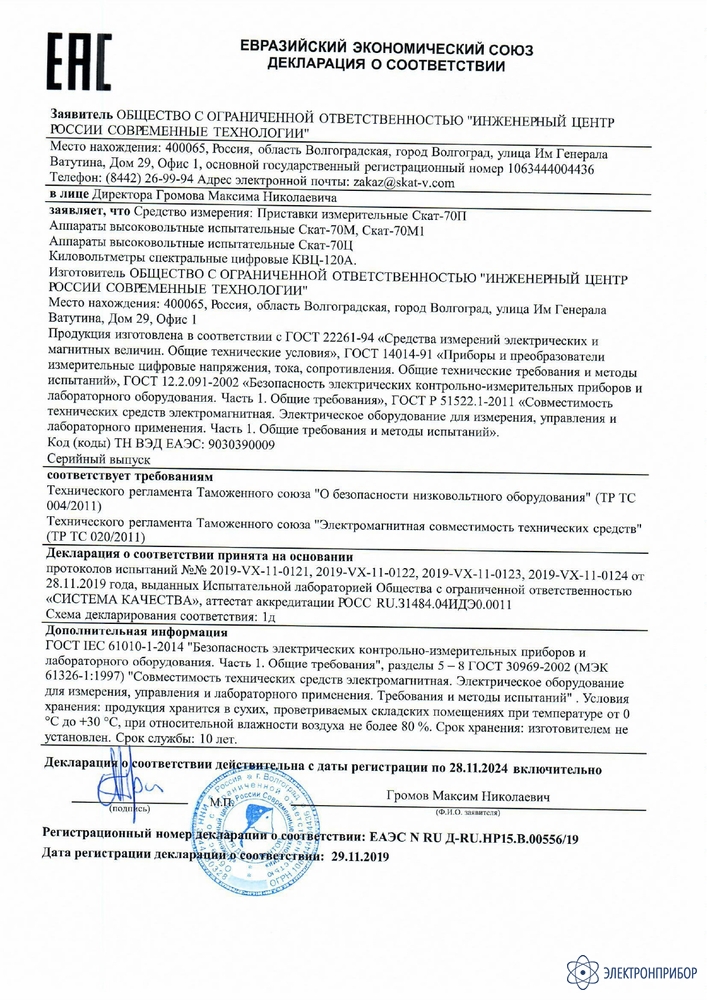

Сертификаты
Назначение приставки измерительной для испытаний средств защит от поражения электротоком СКАТ-70П:
- Для измерения напряжения переменного тока синусоидальной формы частотой 50 Гц и токов утечки при испытании средств защиты, используемых в электроустановках;
- Для использования совместно с аппаратом высоковольтным испытательным СКАТ-70 или совместно с любым другим источником высокого переменного синусоидального напряжения частотой 50 Гц с дополнительным подключением.

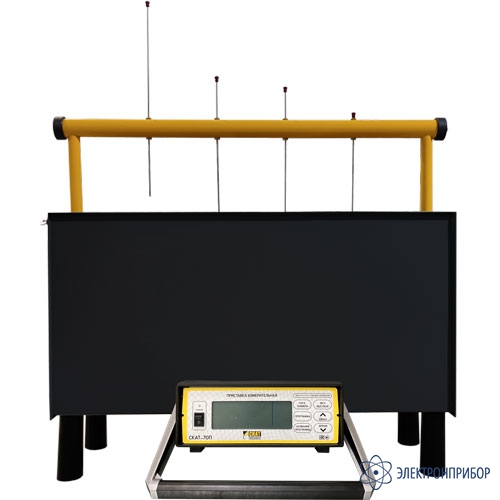

Описание приставки измерительной для испытаний средств защит от поражения электротоком СКАТ-70П:
Принцип действия приставки СКАТ-70П основан на преобразовании напряжения внешнего источника с помощью соответствующих делителей напряжения и токовых шунтов, от которых сигналы, соответствующие входному напряжению и току утечки, после преобразования АЦП и математической обработки поступают на цифровой индикатор, где высвечиваются значения тока утечки и напряжения на объекте испытания, время до окончания испытания, наименование программы испытания, режимы испытания.

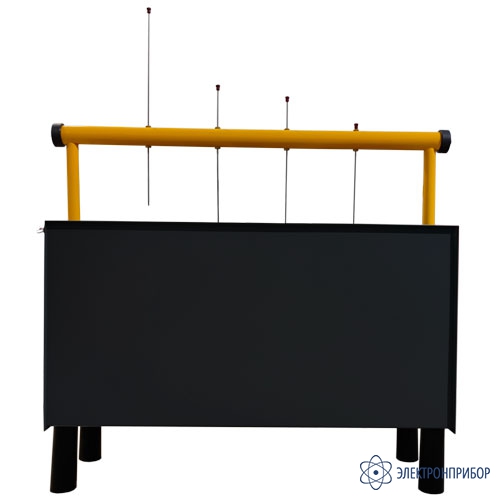

Функционально приставка СКАТ-70П состоит из измерительной части, которая содержит внешние и встроенные измерители высокого напряжения и тока утечки объекта испытания, переключателя диапазона выходного напряжения, внешнего делителя напряжения, испытательной ванны и секундомера (таймера). Источник высокого напряжения применяется внешний.
-
-
Технические характеристики приставки измерительной для испытаний средств защит от поражения электротоком СКАТ-70П:
Параметр Значение Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью внешнего делителя напряжения 0,30…50,00 кВ Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью делителя напряжения, встроенного в ванну испытательную 0,30…20,00 кВ Диапазон измерения действующих значений силы тока переменного напряжения синусоидальной формы частотой 50 Гц в каждом канале 0,30…10,00 мА Предел допускаемой относительной основной погрешности измерения переменного напряжения, не более ±[1,0 + 0,04] % + 1 ед. мл. разряда Предел допускаемой относительной основной погрешности измерения силы переменного тока, не более ±[1,0 + 0,04] % + 1 ед. мл. разряда Предел допускаемой приведённой дополнительной погрешности измерения напряжения и силы переменного тока, обусловленной изменением температуры окружающего воздуха от нормальной (нормальные условия по ГОСТ 8711), на каждые 10C, не более 0,1% Количество каналов измерения силы тока 4 Количество диапазонов испытательного напряжения 2 Время испытания от 1 мин. до 8 мин. с шагом 1 мин Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью ванны не более 22 кВ Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью внешнего высоковольтного делителя 52 кВ Срабатывание схемы защиты при силе тока в одном из 4-х каналов, не более 12 мА Срабатывание схемы защиты при суммарной силе тока по всем каналам, не более 36 мА Длина соединительного кабеля между блоком измерительным и внешним высоковольтным делителем, не менее 2,5 м Длина соединительного кабеля между блоком измерительным и ванной испытательной, не менее 2,5 м Степень защиты блока измерительного IP22 Режим работы круглосуточный Электропитание от сети переменного тока частотой 50 Гц и напряжением 220 ± 22 В Потребляемая мощность, не более 15 ВА Габаритные размеры блока измерительного 285 х 95 х 220 мм Габаритные размеры ванны испытательной 820 х 800 х 280 мм Масса блока измерительного 3 ± 0,3 кг Масса ванны испытательной 15 ± 0,5 кг Рабочая температура окружающего воздуха от +10 до +40 °C Рабочая относительная влажность воздуха до 80% при температуре +25 °C -
Комплект поставки СКАТ-70П
№ Наименование СКАТ-70П (базовая комплектация) СКАТ-70П с аппаратом высоковольтным испытательным СКАТ-70 СКАТ-70П с аппаратом высоковольтным испытательным СКАТ-70М СКАТ-70П с блоком высоковольтным на 50 кВ и ЛАТР 3 кВт 1 Блок измерительный СКАТ-70П 1 1 1 1 2 Аппарат высоковольтный испытательный СКАТ-70 - 1 - - 3 Аппарат высоковольтный испытательный СКАТ-70М - - 1 - 4 Блок высоковольтный СКАТ-Т50 - - - 1 5 Автотрансформатор ЛАТР TDGC2-3-B - - - 1 6 Межблочный соединительный кабель ЛАТРа - - - 1 7 Ванна испытательная 1 1 1 1 8 Соединительный кабель ванны измерительной 1 1 1 1 9 Межблочный соединительный кабель со СКАТ-70 или СКАТ-70М 1 1 1 1 10 Кабель сетевой 1 1 1 1 11 Вставка плавкая ВП-2Б-1.0А 1 1 1 1 12 Паспорт 1 1 1 1 13 Копия свидетельства об утверждении типа 1 1 1 1 -
Дополнительная комплектация СКАТ-70П
-
Совместимость с СКАТ-70П
-
Модификации СКАТ-70П
-
СКАТ-70П, приставка измерительная с блоком высоковольтным на 50 кВ и ЛАТР 3 кВт
Снят с производства
Подобрать аналогДобавить к сравнению -
СКАТ-70П, приставка измерительная с аппаратом высоковольтным испытательным СКАТ-70
Снят с производства
Подобрать аналогДобавить к сравнению
-
