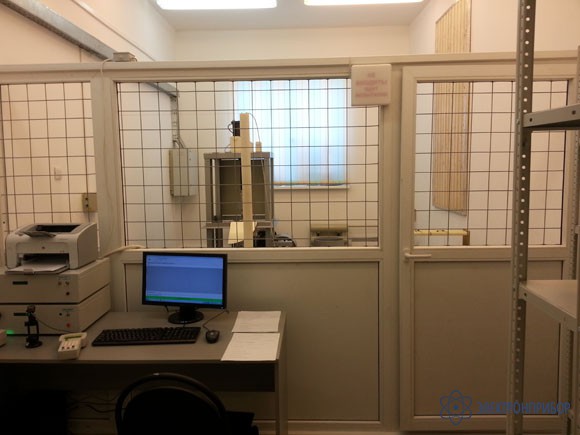

МИЛ СЭТ-50-01 — стационарная «многофункциональная испытательная лаборатория для проведения испытаний электрооборудования и средств защиты»

Сохранить в PDF Распечатать
  • Назначение стационарной «Многофункциональной испытательной лаборатории для проведения испытаний электрооборудования и средств защиты МИЛ СЭТ-50-01»:

    Стационарная лаборатория состоит из двух стендов и предназначена для проведения электрических и механических испытаний. К электрическим относятся испытания защитных средств из диэлектрической резины (перчатки, боты, калоши), изолирующих и оперативных штанг, указателей напряжения, инструмента, оборудования и т.д. К механическим - испытаний лестничных конструкций, монтерских поясов, лазов, когтей страховочных, канатов, изолирующих подставок и т.д.

    Управление и контроль в стендах поручены микропроцессору. Программы испытаний хранятся в памяти (существует и ручной режим управления) и процессор не позволит оператору ошибиться и нарушить порядок проведения испытания, четко отследит правильность процедуры и выдаст результат на дисплей пульта управления с возможностью передачи данных на компьютер с последующей распечаткой протокола испытаний. Функции оператора сводятся к крепежу испытуемых изделий и нажатию кнопки «ПУСК». Это обеспечивает высокий уровни безопасности и минимизирует человеческий фактор: усталость, недобросовестность, незаинтересованность и т.д. При эксплуатации других стендов оператор значительную часть времени тратит на процесс испытаний и документирование результатов, при использование МИЛ СЭТ-50-01 это время минимально. В наших изделиях мы стараемся обеспечить наилучшие функциональные и сервисные возможности при высоком уровне безопасности .

  • Стационарная «Многофункциональная испытательная лаборатория для проведения испытаний электрооборудования и средств защиты СЭТ-50-01» сокращенное название (МИЛ СЭТ-50-01) в базовом составе:

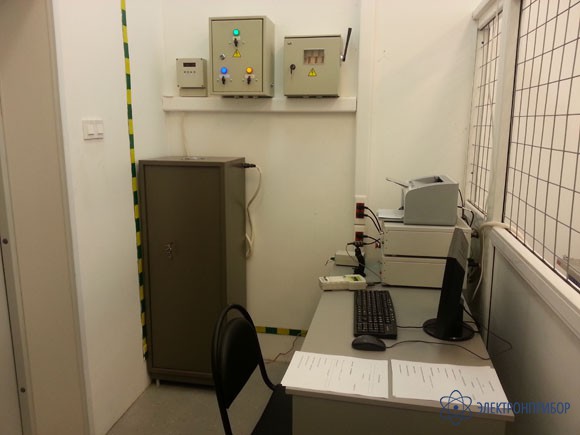

    1. Автоматизированный стенд электрических испытаний средств защиты и электрооборудования: проводит испытания в автоматическом режиме при этом оператор необходим только для загрузки изделия в соответствующее приспособление. После нажатия кнопки «пуск» стенд проведет электрическое испытание повышенным напряжением и выдаст результат в базу данных компьютера и распечатает протокол. Работает в режиме снятия показаний или в режиме автомата, по принципу «годен – не годен».

    Технические характеристики стенда:

    • Напряжение питания стенда, В 220 50 Гц.
    • Наибольшее рабочее переменное напряжение - 50кВ (регулируется с дискретой 25 В).
    • Режим управление: (оператор задает напряжение и время испытаний) или полностью автоматический (по встроенным программам испытаний).
    • Максимальное количество программ - до 19 + ручной режим управления.
    • Автоматическая фиксация результатов испытаний.
    • Возможность передачи данных на компьютер и распечатка протоколов испытаний.

    Состав стенда:

    • Высоковольтная испытательная установка.
    • Водяная кювета для проведения испытаний с водой.
    • Приспособления для испытаний электрооборудования до 50 кВ.
    • Сушка для испытанных изделий.
    • Защитный конечный выключатель.
    • Табло световое.
    • Комплект соеденительных кабелей и автоматики.

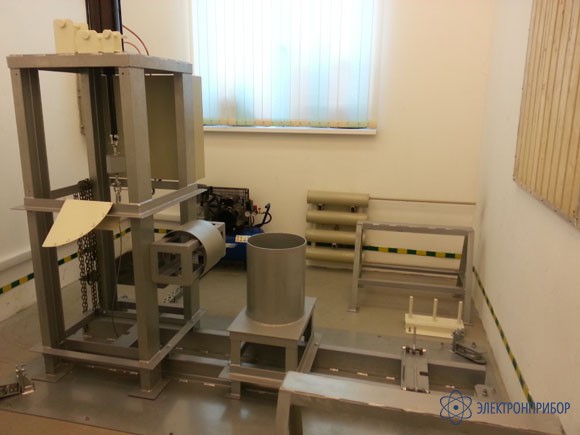

    2. Автоматизированный стенд механических испытаний АСМИ-500СЭТ
    Стенд проводит испытания в автоматическом режиме при этом оператор необходим только для закрепления изделия в соответствующее приспособление. После нажатия кнопки «пуск» пневмоцилиндр создает необходимое усилие и процессор выдает результат в базу данных компьютера и распечатает протокол. Для создания усилия используется пневмоцилиндр, управляемый микропроцессором, позволяющий в ручном или автоматическом режиме плавно (с дискретой 1 кг) регулировать величину усилия и время испытаний.

    Технические характеристики стенда:

    • Напряжение питания стенда, В 220 , 50 Гц.
    • Максимальное испытательное усилие, кг. – 600 (регулируется с дискретой 1 кг.)
    • Режим управления: полуавтоматический (оператор задает усилие и время испытаний) или полностью автоматический (по встроенным программам испытаний)
    • Максимальное количество программ- до 19 + ручной режим управления.
    • Автоматическая фиксация результатов испытаний.
    • Возможность передачи данных на компьютер и распечатка протоколов испытаний.
    • Низкий уровень шума.

    Состав стенда:

    • Механический каркас.
    • Пневмоцилиндр.
    • Компрессор.
    • Пульт управления.
    • Блок пневматики.

    * Максимальное напряжение лаборатории может быть увеличено до 100кв (МИЛ СЭТ-100).

  • Комплект поставки МИЛ СЭТ-50-01

    Наименование Количество
    1. Стационарная «Многофункциональная испытательная лаборатория для проведения испытаний электрооборудования и средств защиты МИЛ СЭ 1
