ЛЭИС-50 — лаборатория для испытания защитных средств и электрооборудования

Сохранить в PDF Распечатать
  • Назначение лаборатории ЛЭИС-50:

    Лаборатория ЛЭИС-50 предназначена для испытаний на электрическую прочность регулируемым напряжением электрооборудования и средств индивидуальной защиты от поражения электрическим током. Лаборатория сертифицирована.

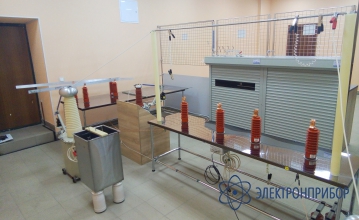

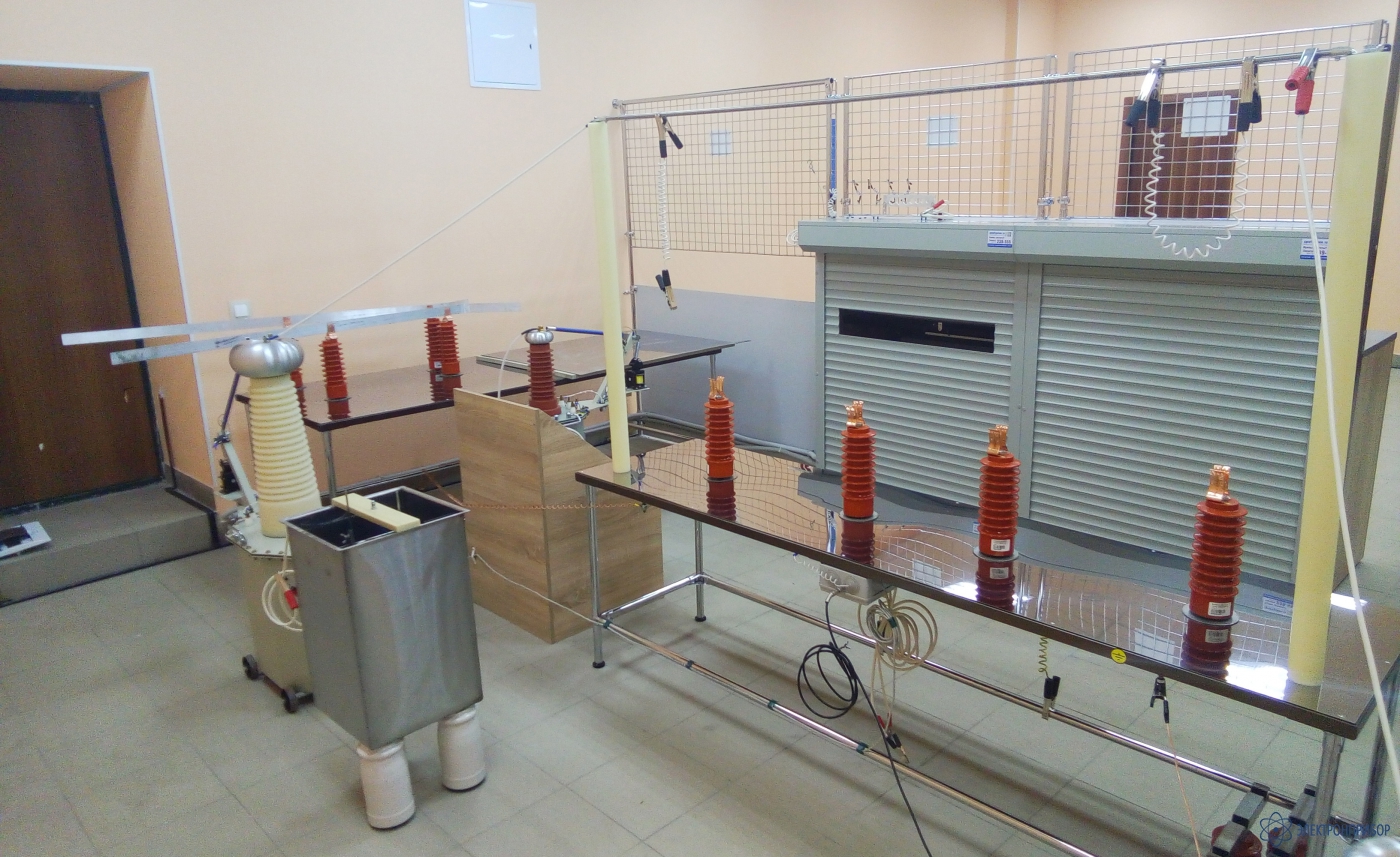

    Общий вид высоковольтной лаборатории ЛЭИС-50.

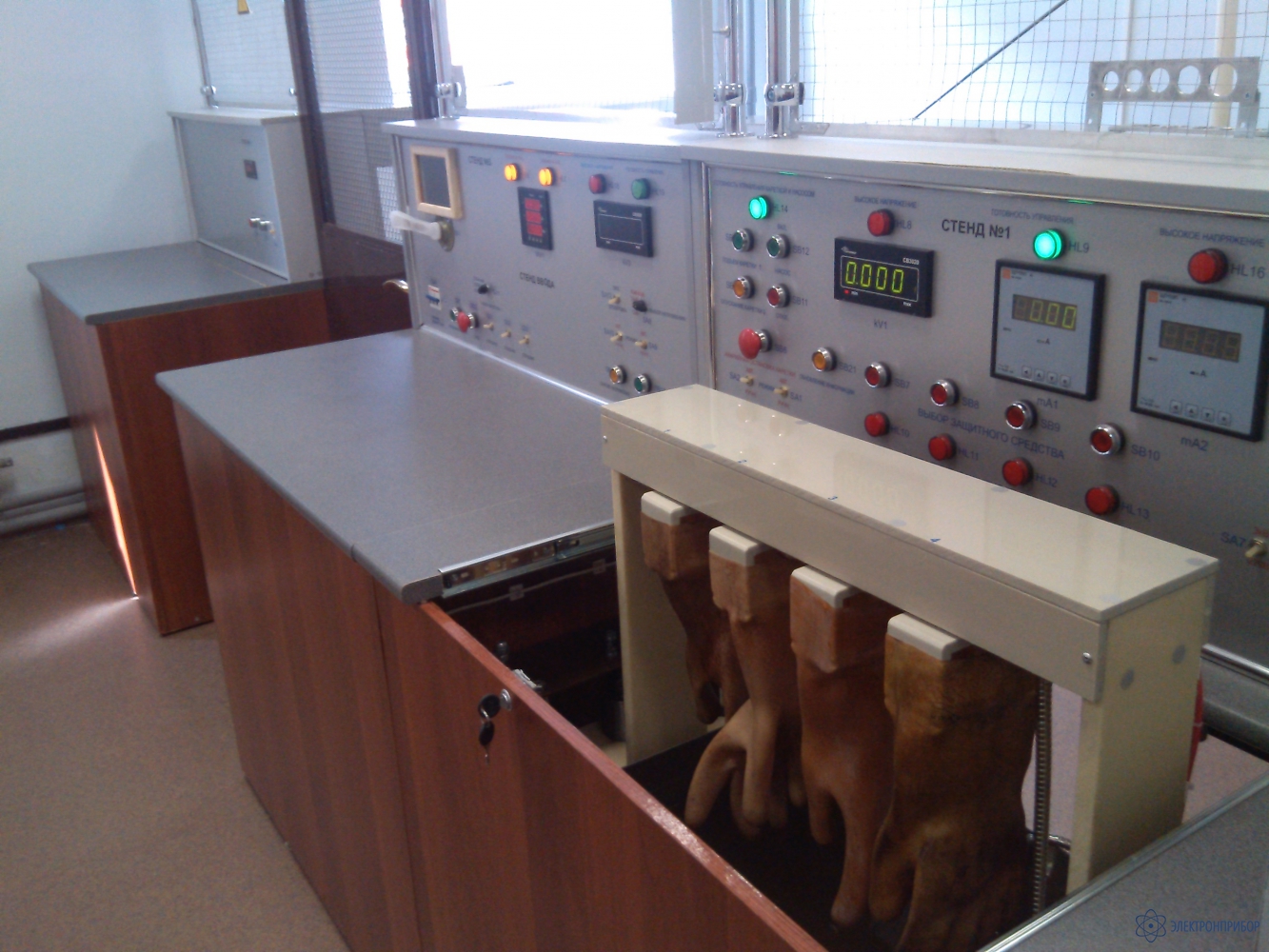

    а) Стенд сушки изделий из диэлектрической резины.

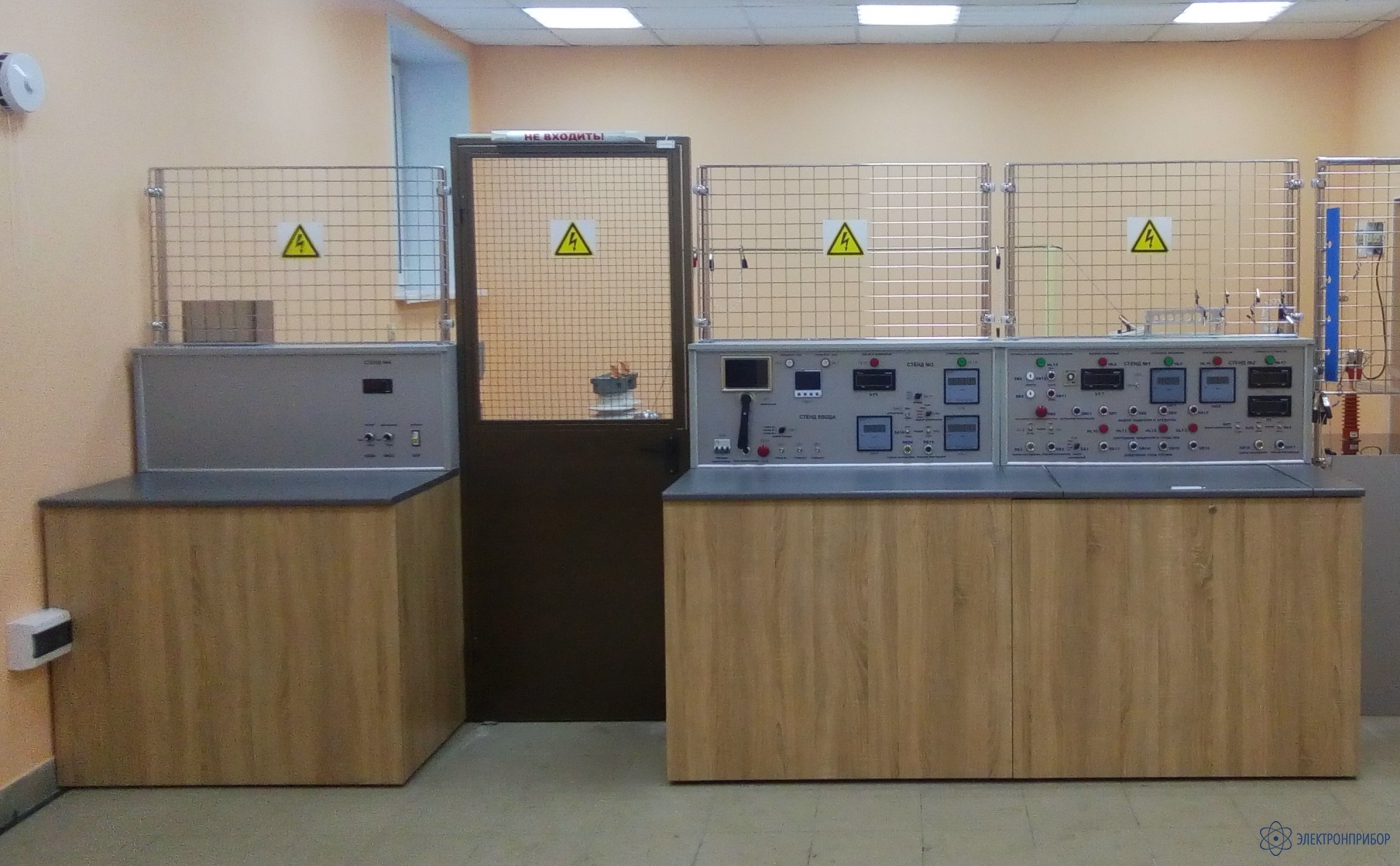

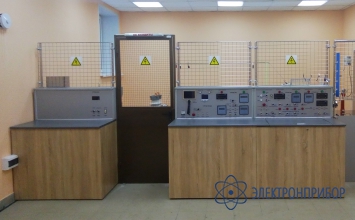

    в) Дверь (вход) в высоковольтный отсек.
    с) Стенд ввода.

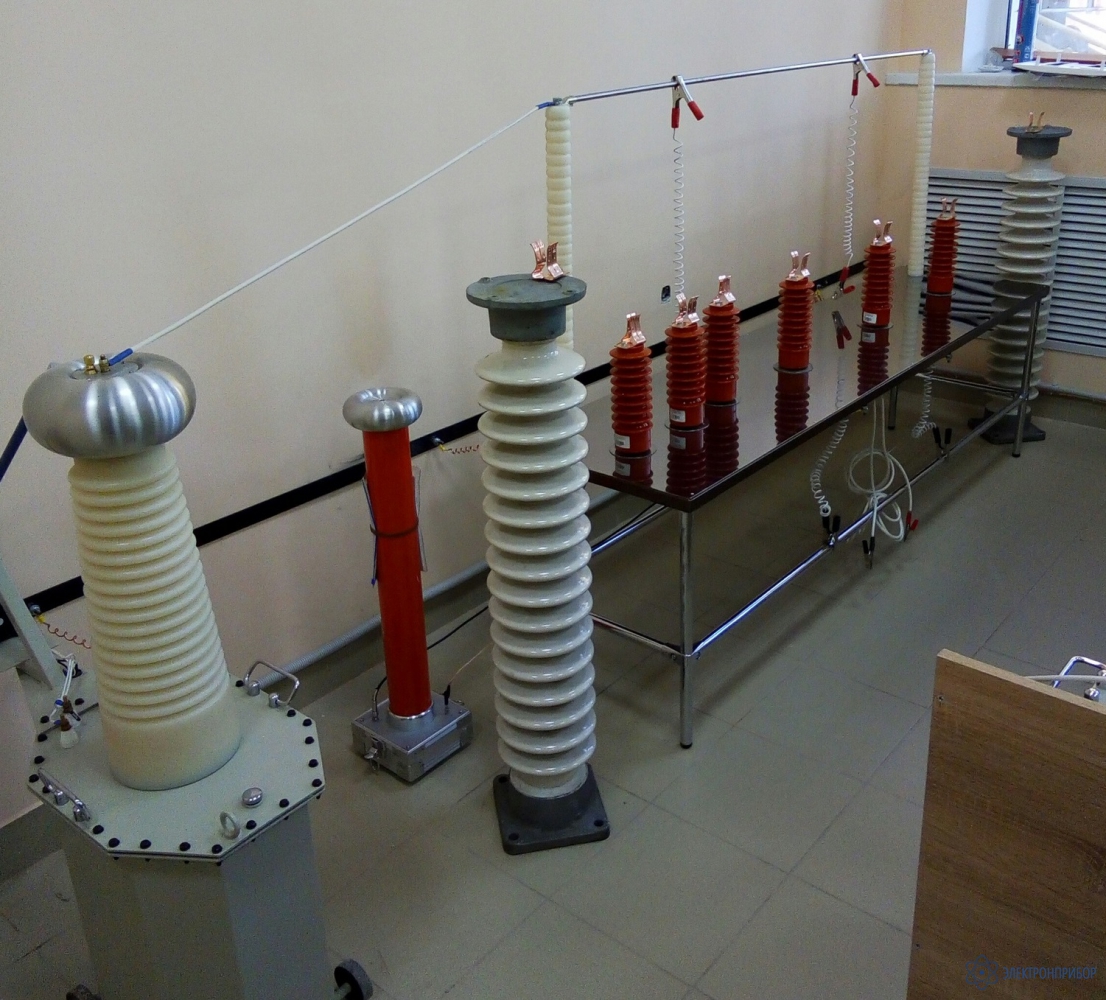

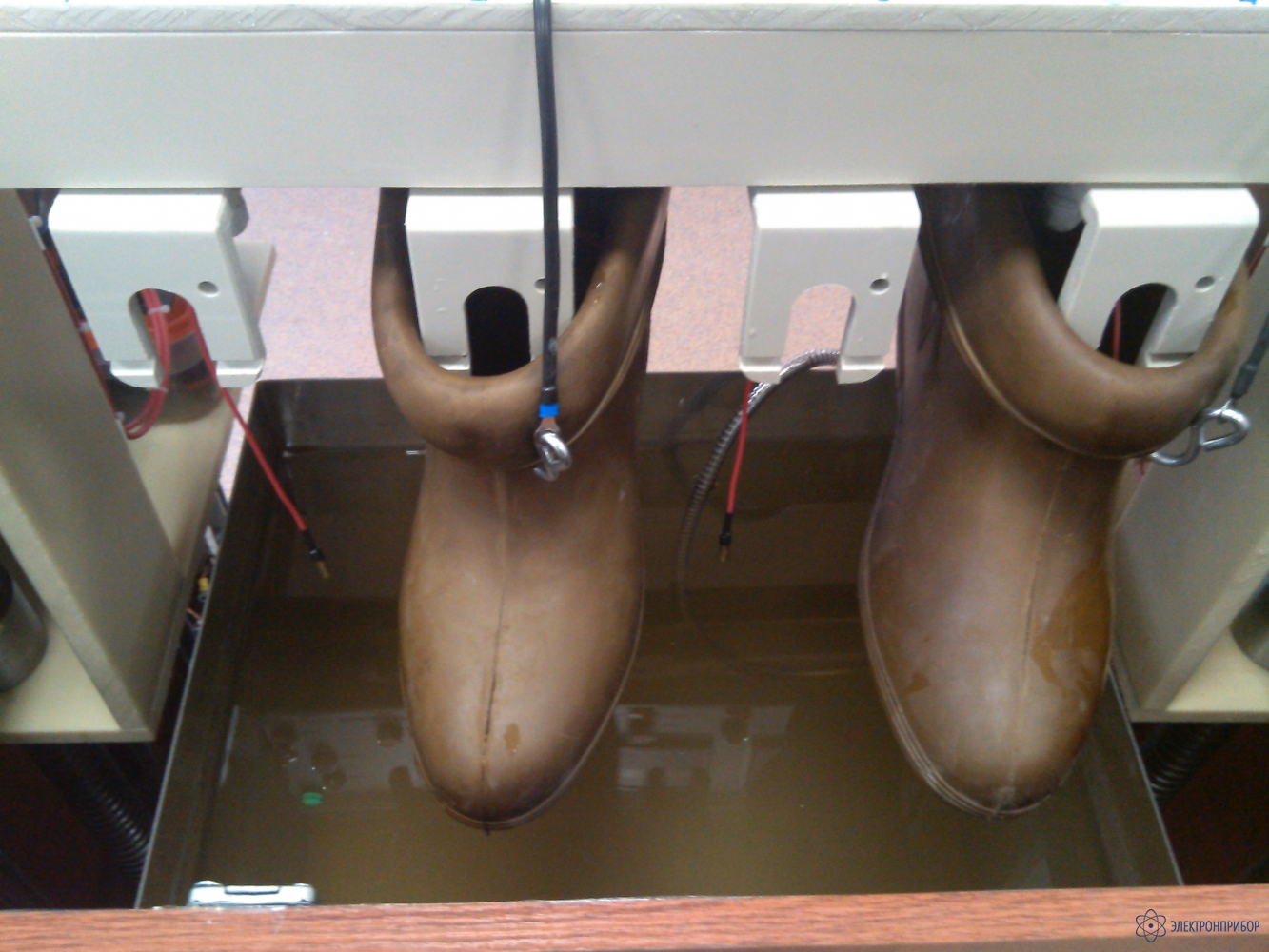

    d) Стенд РТИ. Стенд для испытания изделий из диэлектрической резины и слесарно-монтажного инструмента с изолирующими рукоятками.

    Технические требования

    • Питание лаборатории осуществляется от сети переменного тока с напряжением 380 В и частотой 50 Гц, максимальный потребляемый ток составляет 10 А;
    • Время непрерывной работы каждого вида испытаний не нормируется;
    • Регуляторы напряжения обеспечивают плавную регулировку подаваемого испытательного напряжения;
    • Действующее испытательное напряжение устанавливается в следующих диапазонах:
    • 0 – 2,7 кВ;
    • 0 – 15 кВ;
    • 0 – 50 кВ.
    • В конструкции и электрической схеме лаборатории ЛЭИС-50 предусмотрены блокировки, запрещающие подачу испытательного высокого напряжения на испытуемый объект при:

    - открытой двери высоковольтного отделения;
    - включенном заземляющем ноже;
    - выведенном из нулевого положения регуляторе напряжения;

    • Измерительные приборы и органы управления располагаются таким образом, чтобы обеспечить оператору удобное управление и наблюдение за ходом испытаний.
    • Все органы управления и контроля имеют надписи с указанием назначения.
    • Все измерительные приборы, установленные на лаборатории, внесены в реестр средств измерений РФ и проходят метрологическую поверку в соответствии с технической документацией завода-изготовителя.

    Габаритные размеры составных частей лаборатории:

    2.1. Стенд ввода, мм:                                                                                                1040х780х1315;
    2.2. Стенд испытания изделий из диэлектрической резины, мм:               1040х780х1315;
    2.3. Стенд сушки изделий из диэлектрической резины, мм:                         1040х780х1315;
    2.4. Стенд испытания изолирующих штанг и электрооборудования, мм:  1040х780х1315;
    2.5. Входная дверь в высоковольтный отсек, мм:                                             800х2000х50;
    2.6. Размеры стендов обеспечивают размещение дополнительного оборудования и полное отделение высоковольтного отсека от зоны работы оператора, а также электромагнитную защиту оператора.

  • Основные параметры и характеристики лаборатории ЛЭИС-50:

    Параметр Значение
    Стенд №1 «Ввода»
    Напряжение питания лаборатории                                                                                          220 ± 20 В
    Потребляемый ток лаборатории, не более 10 А
    Частота питающей сети 50 ± 1 Гц
    Блокировка входных дверей электромеханич.
    Приборы с буквой «и»  для информации о потребляемом токе, напряжении и частоте сети
    Стенд №2 «Испытание защитных средств из диэлектрической резины и инструмента»
    Диапазон напряжений 0…15 кВ
    Диапазон измеряемых токов утечки 0…10 мА
    Погрешность измерения тока и напряжения, не хуже 3 %
    Ток срабатывания защиты по низкой стороне, не более 2,5 А
    Подъем и снятие напряжения автомат., ручн.
    Заливка воды в диэлектрические изделия полуавтомат.
    Ток срабатывания защиты по высокой стороне, не более, 30 мА
    Стенд №3 «Испытание указателей напряжения»
    Диапазон испытуемых напряжений зажигания указателей напряжения: до 1000 В
    cвыше 1000 В
    10 В…200 В
    0,2 кВ….2,7 кВ
    Диапазон измерения потребляемого тока 0…10 мА
    Погрешность измерения рабочих токов и  напряжений, не более 3 %
    Стенд № 4 «Испытание изолирующих штанг»
    Диапазон испытательных напряжений 0…50 кВ
    Погрешность измерения напряжений, не хуже 3 %
    Ток срабатывания защиты по низкой стороне, не более 3 А
    Подъем и снятие напряжения автомат., ручн.
    Стенд № 5 «Сушка защитных средств»
    Одновременная сушка диэлектрических перчаток 20 шт.
    Одновременная сушка бот 4 шт.
    Диапазон регулирования температуры воздуха для сушки изделий, град. С 20-35
    Время сушки, не более 0,5 ч.
