АР-500 — устройство контактное А-рамка

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Производитель

      Прочие

    Назначение устройства АР-500 (А-рамка):

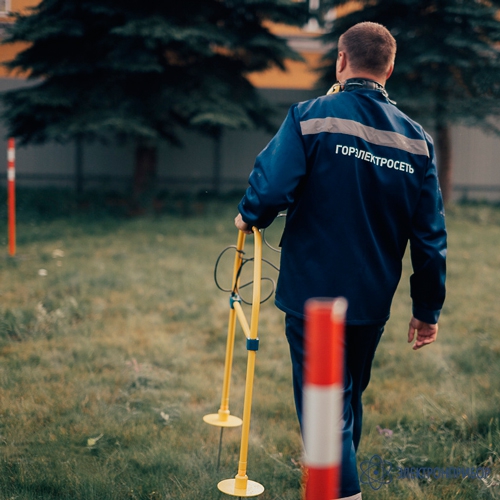

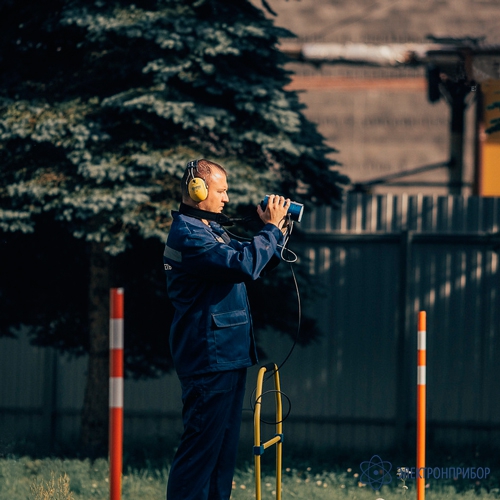

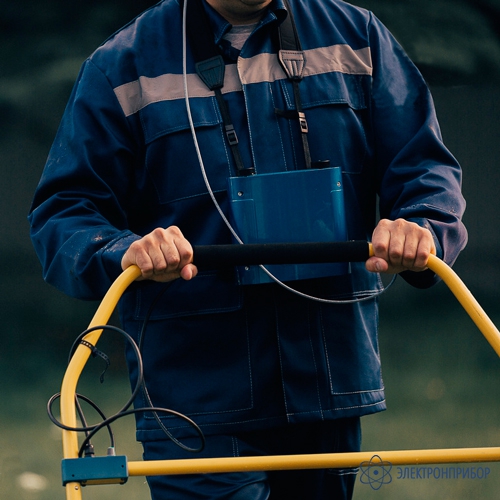

    Устройство АР500 предназначено для контактирования с поверхностью (грунтом) с целью обнаружения разности потенциалов, создаваемой токами растекания при нарушении изоляции силовых кабелей, трубопроводов, находящихся под катодной защитой и т. п. Эксплуатируется совместно с Поисковым приемником ПП-500А или в составе комплектов КП-500К, КП-250К и КП-100К.

    Устройство контактное потенциальное АР-500 (А-рамка) - это устройство предназначенное для поиска повреждений в оболочке силовых кабелей и трубопроводов с катодной защитой. Поиск осуществляется путем обнаружения разности потенциалов, создаваемой токами растекания при нарушении изоляции.

    Область применения устройства AP-500 (А-рамка):

    • городское, промышленное и коммунальное электроснабжение;
    • электротранспорт;
    • строительство.

    Особенности устройства AP-500 (А-рамка):

    • Улучшенные показатели входного сопротивления - 100 кОм;
    • Повышенная максимальная чувствительность до 20 Мкв, позволяет искать повреждения на глубине до 10 метров;
    • Электрическая прочность изоляции цепей выдерживает напряжение до 2кВ, что кратно повышает надежность и продлевает срок службы оборудования;
    • А-рамка работает при температурах от -30 до +40 градусов, в дождь, снег, ветер, слякоть, что позволяет находить повреждения при любых погодных условиях, практически на всей территории России;

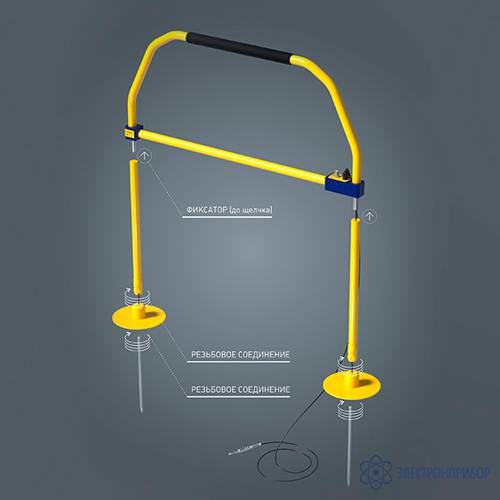

    • Съемные опоры и контактные штыри во много раз облегчают транспортировку антенны, и дает возможность работать на твердой поверхности с использованием емкостных пластин;
    • Наличие ручки-регулятора чувствительности;
    • Гибкий морозоустойчивый кабель позволяет работать в самых сложных погодных условиях, при температурах от -30 до +40 градусов.
  • Технические характеристики устройства AP-500 (А-рамка):

    Параметр Значение
    Входное сопротивление, кОм 100
    Максимальная чувствительность с приемником ПП-500А, мкВ:
    – при максимальной чувствительности 20
    Электрическая прочность изоляции цепей выдерживает пробивное напряжение постоянного тока, кВ 2 кВ
    Рабочие климатические условия применения:
    – температура окружающей среды от - 30 до + 40 °С
    – относительная влажность воздуха не более 80%
    – атмосферное давление 84.0... 106.7 кПа (630...800 мм рт. ст.)
  • Комплект поставки АР-500

    Наименование Количество

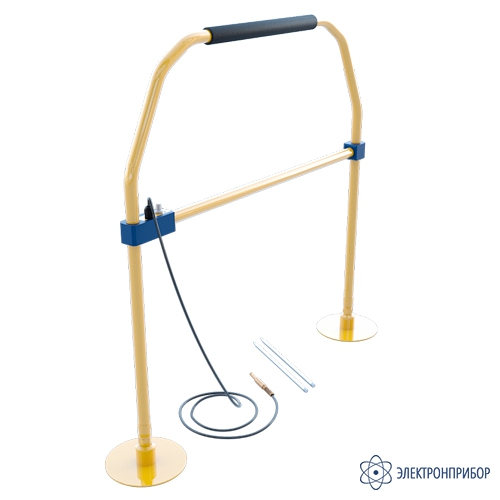

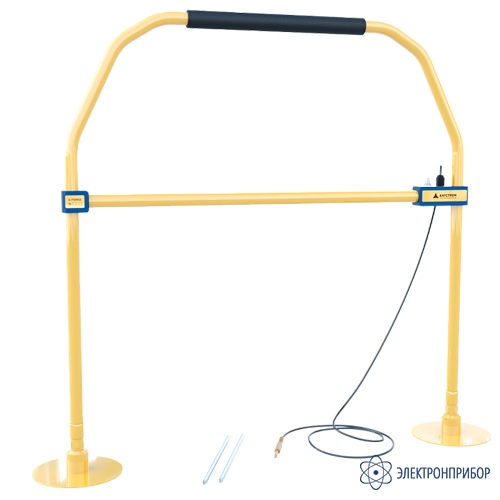

    1. Устройство контактное потенциальное AP-500 (А-рамка) 1
    2. Штыри контактные 2
    3. Чехол 1
    4. Этикетка 1
