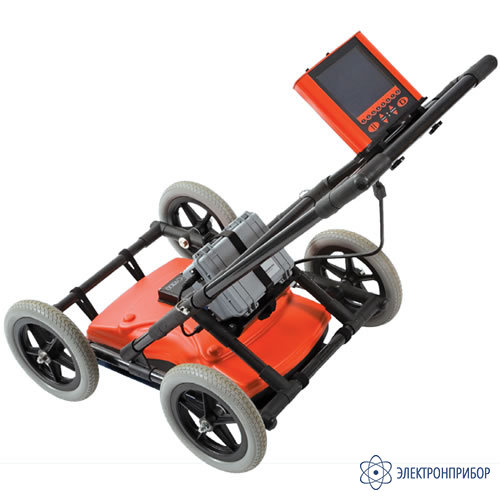

RD1000 — профессиональная портативная георадарная система

Сохранить в PDF Распечатать
  • Назначение профессиональной портативной георадарной системы RD1000:

    В условиях возрастающей сложности подземной коммуникационной инфраструктуры современных густонаселенных районов даже специалист может быть поражен большим количеством хитросплетенных металлических и неметаллических подземных коммуникаций. А не проще ли посмотреть, что там под землей, без дорогих и разрушительных поисковых работ по вскрытию грунта? Фирма Radiodetection представляет новую портативную и рентабельную георадарную (GPR) систему RD1000, которая предоставляет инспекторам, обследующим кабели и трубы, возможность увидеть их под землей.

    Георадар RD1000 – мощное дополнение инструментария инспекторам самых различных видов коммуникаций. Используя технологию радара, RD1000 позволяет отображать карту изображений подземных объектов. С помощью RD1000 специалист может видеть трубу или кабель в ее или его конкретном топографическом окружении. Георадар – идеальный инструмент для служб, занимающихся локализацией подземных коммуникаций и работами по скрытию грунта. Основное преимущество RD1000 по сравнению с традиционными электромагнитными локаторами – он может видеть трубы из неметаллических материалов, включая пластмассовые трубы.

    Георадар RD1000 выполнен из прочных, стойких к атмосферным воздействиям материалов. Он представляет собой очень удобную и легкую в управлении систему, которая может работать практически в любой местности. Георадар RD1000 поставляется в одном контейнере и весит менее 23 кг. RD1000 может быть собран непосредственно на объекте менее чем за 2 минуты и легко демонтирован для компактного хранения и безопасной транспортировки. Модульность конструкции RD1000 обеспечивает легкость его обслуживания и ремонта.

    Георадар RD1000 имеет очень высокие характеристики по локализации подземных объектов. Мощная встроенная система обработки цифровых сигналов (DSP) обеспечивает отображение подповерхностной карты исследуемой зоны в реальном масштабе времени на высококонтрастном жидкокристаллическом дисплее. RD1000 имеет интегрированные функции цифрового улучшения качества цветопередачи и усиления, которые позволяют оператору максимально увеличить качество локализации объектов и ее эффективность. Расширенная цифровая фильтрация помогает оператору исключать нежелательные сигналы и обеспечивают более высокую четкость изображений.

    Работа с RD1000 проста – ЖКД имеет встроенную и интуитивно-понятную клавиатуру, а также систему меню, которая предоставляет оператору легкий доступ к расширенным цифровым функциям DSP-системы. Другая функция, облегчающая использование георадара – это Locate Mode (режим локализации). Уникальный режим, который активизируется простым поворотом тележки. Locate Mode обеспечивает получение точных моментальных снимков подземной обстановки и позволяет использовать курсор для индикации глубины и месторасположения искомой заглубленной линии.

    RD1000 позволяет осуществлять регистрацию изображения "одним касанием" для помощи оператору в получении данных. Изображения сохраняются на надежных картах типа Compact Flash, информация с которых может быть скопирована в PC, используя недорогие устройства для считывания. Интерфейс карты Compact Flash также позволяет пользователю обновлять программное обеспечение (ПО), встроенное в RD1000, когда обновление доступно.

  • Комплект поставки RD1000

    Дополнительная комплектация RD1000:

    (Поставляется по отдельному заказу)

    Наименование
    1. Дополнительное программное обеспечение
