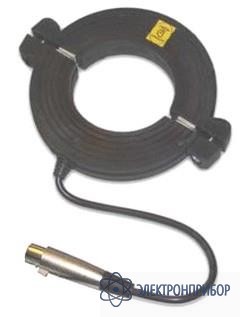

КО-90 — клещи-отборник

Сохранить в PDF Распечатать
Код товара: 238110
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Область применения клещей-отборника KO-90:

    Генератор подключают к жиле или экрану (оболочке) кабеля, которые заземлены на дальнем конце. Другой вывод генератора подключают к земле. Сигнал от генератора протекает по жиле (экрану) на землю через заземление на дальнем конце и через емкость экран-земля. По соседним заземленным кабелям часть тока возвращается на станцию к генератору.

    Сигнал «своего» кабеля отличается от соседних по величине и направлению. Чтобы уменьшить ток в соседних кабелях, используют низкую частоту генератора 273,5 Гц в режиме «НЧ-ВЧ». Клещи-отборник уверенно слышат этот сигнал и отбирает «свой» кабель по величине сигнала в режиме приемника «НЧ-ВЧ».

    Проверку отбора производят в режиме генератора «ВЧ» или «ВЧ-ПАУЗА» (2 187,5 Гц), переключив приемник в режим «ПОИСК ТРАССЫ». Далее необходимо зафиксировать направление сигнала на отобранном кабеле кнопкой «F». При переключении отборника на любой соседний кабель сигнал меняет направление на обратное и величина сигнала уменьшается.

    Особенности клещей-отборника KO-90:

    • Благодаря магнитной защелке, клещи легко фиксируются на кабеле диаметром до 90 мм.
    • Генератор посылает в кабель сигнал низкой частоты, который не наводится на соседние кабели.
    • Замкнутый магнитопровод отборника слышит только тестируемый кабель, что позволяет безошибочно отбирать свой кабель в пучке кабелей.
