ВПУ-60 — высоковольтное прожигающее устройство

Сохранить в PDF Распечатать
  • Описание прибора ВПУ-60:

    Высоковольтное прожигающее устройство ВПУ-60 – это прибор, пришедший на смену АИД-60П «Вулкан-М», который снят с производства. ВПУ-60 предназначено для прожига поврежденной изоляции силовых кабелей номиналом 380 В – 10 кВ в диапазоне от 60 кВ до 0. От своего предшественника ВПУ-60 отличается большей мощностью и оптимизированной вольтамперной характеристикой. Эти обстоятельства позволяют существенно повысить эффективность и сократить время высоковольтного прожига. Кроме того, прибор более надежен и более удобен в эксплуатации.

    Дополнительной функцией прибора является проведение испытаний постоянным напряжением до 60 кВ.

    ВПУ-60 на прожиге может использоваться либо как самостоятельный прибор, либо в связке с малогабаритным прожигающим устройством МПУ-3 «Феникс» (испытательно-прожигающий комплекс ИПК-1). ВПУ-60 через диодную линейку ДЛ-1 подключается к МПУ-3 и работает в качестве четвёртого, высоковольтного источника тока. В составе такого прожигающего комплекса ВПУ-60 обеспечивает прожиг от 60 до 20 кВ, а на более низких напряжениях прожиг осуществляет более мощное МПУ-3.

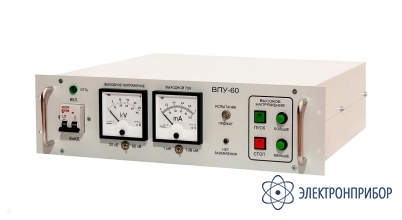

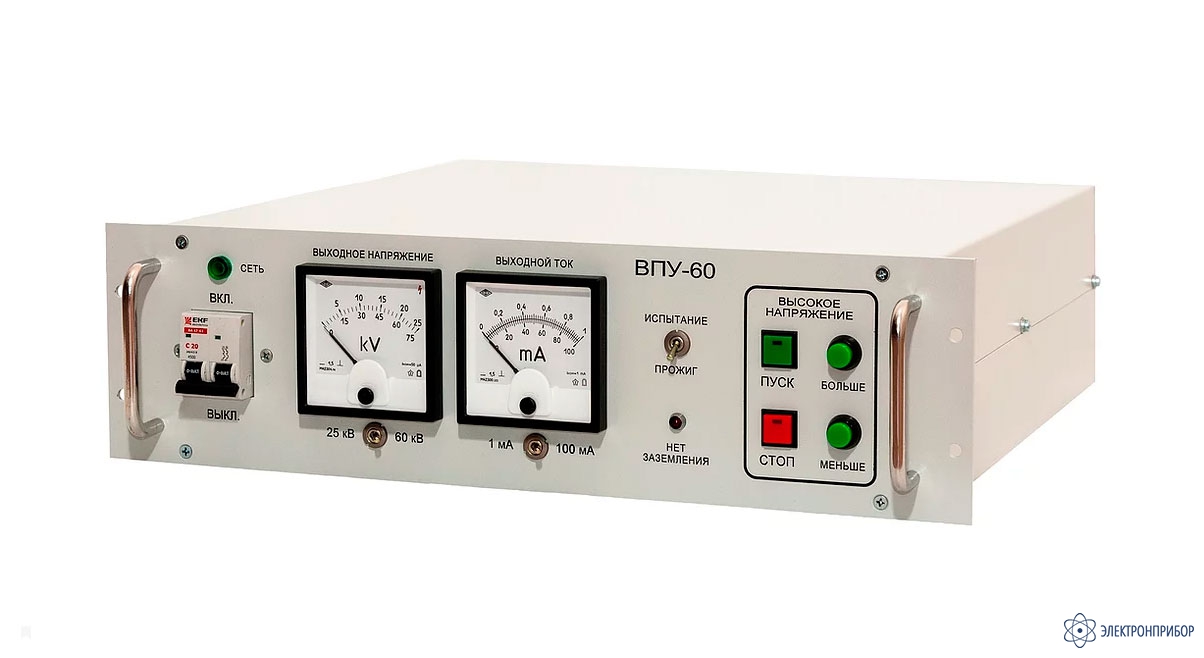

    Устройство состоит из высоковольтного блока и силового блока, соединённых между собой кабелем управления. На силовом блоке размещены вольтметр, амперметр и кнопки регулирования напряжения. ВПУ-60 является регулируемым источником напряжения с ограничением тока при увеличении нагрузки или при коротком замыкании. На выходе источника формируется напряжение 1 - 60 кВ и ток до 60 мА (при напряжении 60кВ).

    Основные достоинства ВПУ-60:

    • Легкое и компактное;
    • Небольшая потребляемая мощность, возможность работы на прожиг от источника автономного питания ограниченной мощности;
    • Выделяемая мощность больше, чем у других приборов, осуществляющих высоковольтный прожиг (на напряжениях свыше 25 кВ);
    • Способно длительно работать даже при температуре окружающей среды до 40°С;
    • Не боится короткого замыкания.
  • Технические характеристики ВПУ-60:

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока, В 180 - 250
    Частота питающей сети, Гц 50 - 60
    Максимальная потребляемая мощность, кВА, не более 4
    Выходное напряжение (постоянное), кВ 1 - 60
    Выходной ток при напряжении 60 кВ, мА До 60
    Габаритные размеры, мм:
    - Высоковольтный блок 490х420х130
    - Силовой блок 250х250х750
    Масса, кг
    - Высоковольтный блок 16
    - Силовой блок 20

    Рабочие условия эксплуатации:

    - Температура окружающего воздуха, °С от -30 до +40
    - Относительная влажность воздуха, % 80 при +25°С
  • Дополнительная комплектация ВПУ-60

    • 60 000 руб.
      Добавить к заказу

      ДЛ-1, диодная линейка для МПУ-3

      Линейка диодная высоковольтная предназначена для объединения высоковольтных источников 20 кВ (МПУ) и 60 кВ (АИД) с целью получения стабильного горения электрической дуги в диапазоне напряжений от максимального (60 кВ) до минимального (остаточное напряжение на металлическом контакте) при прожигании дефектного электрического кабеля. Линейка может использоваться как в составе электротехнической лаборатории, так и в виде отдельного устройства.

    • 480 000 руб.
      Добавить к заказу

      МПУ-3 Феникс, малогабаритное прожигающее устройство

      Малогабаритное прожигающее устройство МПУ-3 «Феникс» предназначено для прожига поврежденной изоляции кабелей номиналом от 380В до 10 кВ с целью дальнейшего поиска места повреждения индукционным либо акустическим методами.

  • Файлы для ВПУ-60
