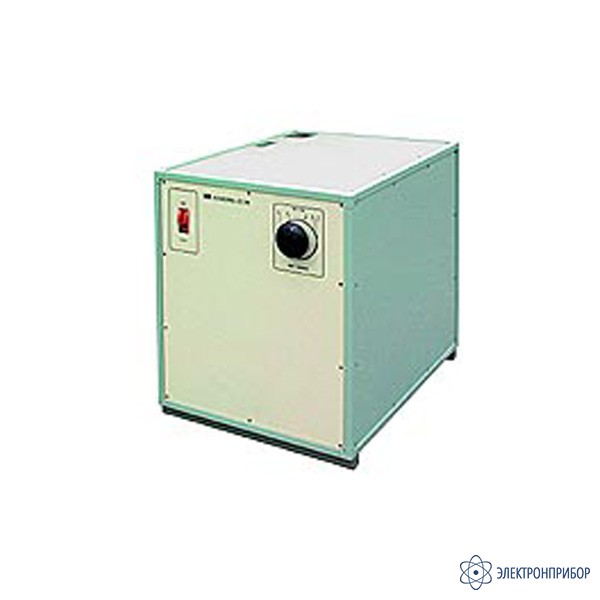

УП-7М2С — установка прожигающая

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение установки УП-7:

    Установка прожигающая УП-7М2С предназначена для преобразования высокоомных или заплывающих повреждений силовых кабелей 0,4 - 35 кВ в низкоомные с целью создания условий для:

    • определения расстояния до дефекта импульсным методом;
    • точного определения места неисправности звукочастотными установками.

    Установка УП-7 позволяет создавать проводящий мостик, как между жилами кабеля, так и между жилой кабеля и защитной металлической оболочкой.

    Напряжение прожига в пределах одной ступени регулируется автоматически. Чтобы избежать реактивных потерь тока при больших напряжениях прожига три высоковольтные ступени имеют выпрямленное напряжение - остальные переменное.

  • Технические характеристики установки УП-7М2С:

    Параметр Значение
    Напряжение питания частотой 50 Гц, В 220 ±22
    Потребляемая мощность, кВт, не более 12
    Ток, потребляемый установкой по сети в режиме "холостой ход", А, не более 3
    Ток, потребляемый установкой по сети в режиме короткого замыкания, А, не более 57
    Выходное напряжение установки в режиме "холостой ход", кВ 22
    • на первой ступени, переменное ±15
    0,17
    • на второй ступени, переменное ±15
    0,5
    • на третьей ступени, переменное ±15
    1,4
    • на четвертой ступени, выпрямленное ±15
    5,5
    • на пятой ступени, выпрямленное ±15
    11
    • на шестой ступени, выпрямленное ±15
    22
    Ток короткого замыкания на выходе установки, А:
    • на первой ступени, переменное ±15
    64
    • на второй ступени, переменное ±15
    22
    • на третьей ступени, переменное ±15
    7,8
    • на четвертой ступени, выпрямленное ±15
    2,8
    • на пятой ступени, выпрямленное ±15
    1,4
    • на шестой ступени, выпрямленное ±15
    0,7
    Время непрерывной работы установки в режиме прожига с последующим перерывом 20 мин., не более 20
    Габаритные размеры, мм, не более 565 х 560 х 1090
    Масса, кг, не более 255
