УД 300М, УД300М

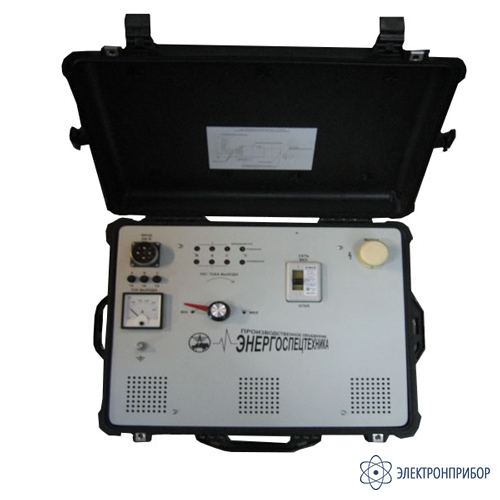

УД-300М — переносное устройство дожига (исполнение в кейсе)

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    Назначение переносного устройства дожига (исполнение в кейсе) УД-300М:

    Устройство дожига УД-300М предназначено для дожига дефектной изоляции силовых кабелей с целью перевода однофазных замыканий (одной жилы на оболочку) в двух или трехфазное замыкание или разрушение проводящего мостика между жилой и оболочкой кабеля.

    В состав устройства входит регулятор напряжения, который обеспечивает плавный подъем выходного напряжения до пробоя дефектной изоляции, а также делитель напряжения обеспечивающий индикацию выходного напряжения.

    Устройство УД-300М выполнено в виде переносного блока. Внутри блока установлены силовые тиристоры; вентилятор воздушного охлаждения; устройство управления тиристорами; устройство световой индикации.

    Устройство УД-300М обеспечивает преобразование трехфазного переменного напряжения сети в выпрямленное регулируемое напряжение с помощью силовых тиристоров, собранных по трехфазной нулевой схеме и управляемых фазосдвигающим узлом реостатного типа.

  • Технические характеристики переносного устройства дожига (исполнение в кейсе) УД-300М УД-300М:

    Параметр Значение
    Напряжение питающей трехфазной сети переменного тока частотой 50 Гц 380 В
    Ток потребляемый из сети, не более 100 А
    Выходное выпрямленное напряжение 0-250 В
    Выходной выпрямленный ток 0-300 А
    Габаритные размеры, не более 495х435х300 мм
    Масса, не более 30 кг
  • Комплект поставки УД-300М

    Наименование Количество
    1 Переносное устройство дожига УД-300М в кейсе 1
    2 кабель питания 1
    3 кабель выходной 1
    4 провод защитного заземления 1
    5 руководство по эксплуатации 1
