МПУ-3 Феникс, МПУ 3 Феникс, МПУ3Феникс

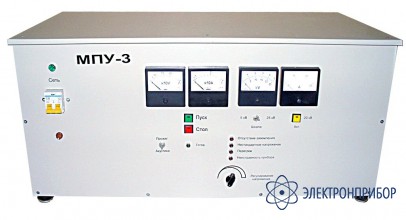

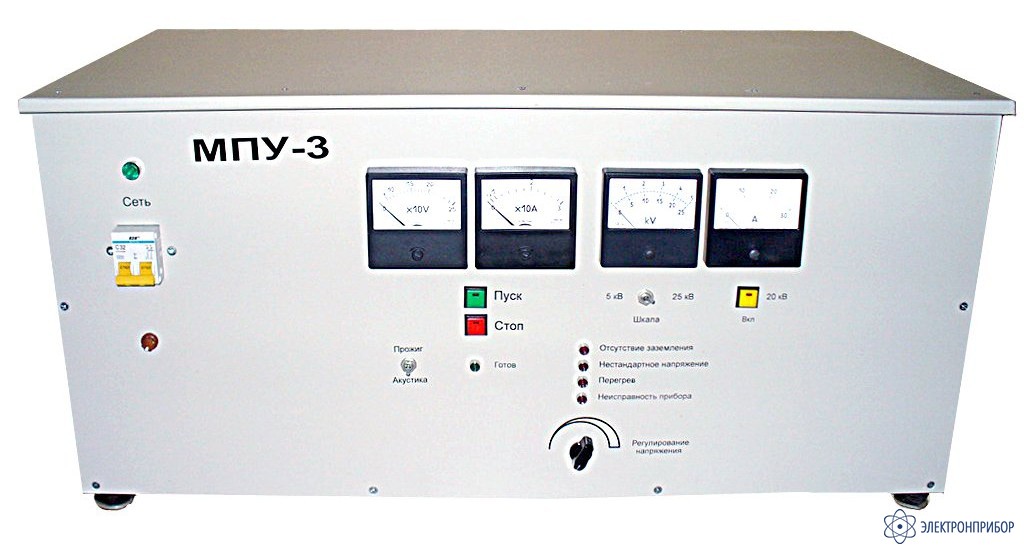

МПУ-3 Феникс — малогабаритное прожигающее устройство

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение МПУ-3 "Феникс":

    Малогабаритное прожигающее устройство МПУ-3 "Феникс" предназначено для прожига поврежденной изоляции кабелей номиналом от 380В до 10 кВ с целью дальнейшего поиска места повреждения индукционным либо акустическим методами.

    Преимущества МПУ-3 "Феникс":

    По сравнению с используемыми в настоящее время системами для прожигания поврежденных кабелей данное устройство может запитываться от однофазной сети малой мощности и имеет на порядок лучшие массогабаритные показатели. Процесс прожигания полностью автоматизирован и обеспечивает оптимальное энерговыделение в месте повреждения, что приводит к сокращению времени работы в 2-3 раза. МПУ-3 обеспечивает непрерывный прожиг на протяжении около 3 часов при температуре +20 °С и работает без ограничений прожига по времени при температуре ниже 0 °С.

    Устройство МПУ-3 «Феникс» соответствует техническим условиям ТУ 3414-001-52894219-01.

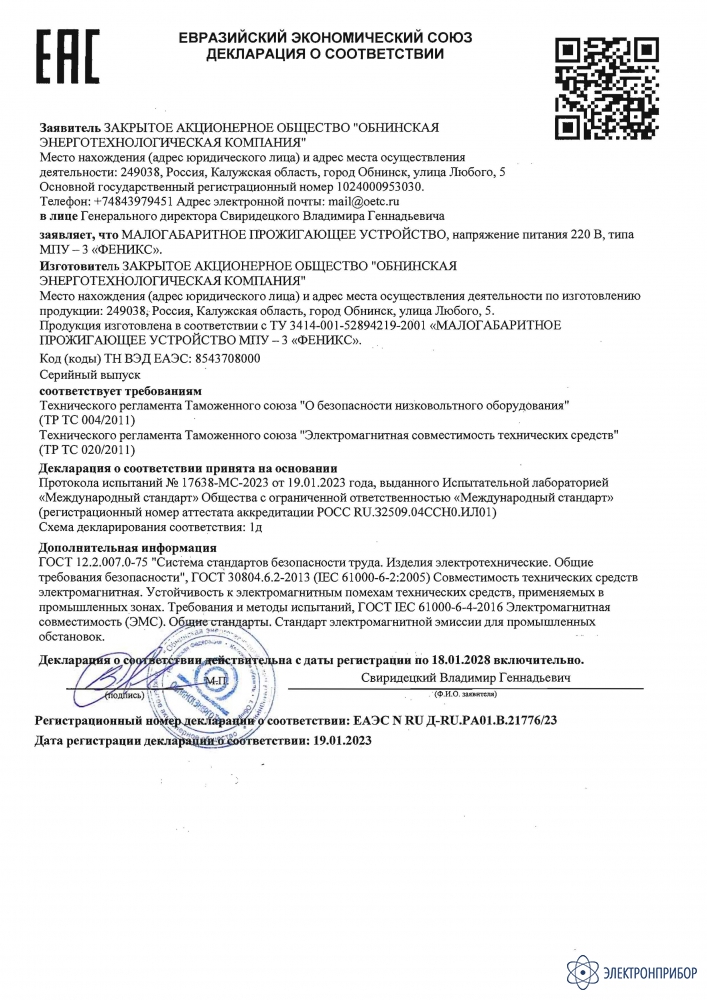

    Сертификат соответствия РОСС RU.MX08.H00007, действует до 10.06 2008.

    Устройство МПУ-3 "Феникс" защищено от перенапряжения и перегрева

    Описание устройства МПУ-3 "Феникс" и принцип действия:

    МПУ-3 "Феникс" представляет собой три регулируемых источника постоянного тока соединенных последовательно и разделенных диодной линейкой. Первый источник - нерегулируемый, формирует на своем выходе напряжение 600 В и выдает ток 20 А. Второй источник регулируемый и формирует на своем выходе 0-5 кВ при 1,2 A. Третий источник - регулируемый и на нем формируется напряжение 0 - 20 кВ и ток 150 мА. Поддержание токов на уровнях указанных выше в каждом источнике осуществляется автоматически.

    Прожиг поврежденной изоляции кабеля осуществляется следующим образом:

    МПУ-3 "Феникс" подключается между поврежденными жилами или жилой и оболочкой.

    Кнопкой "Пуск" на поврежденный кабель сразу подается 600 В. Если это напряжение удерживается кабелем, включается средний источник, и на нем плавно поднимается напряжение до 5 кВ, или до момента пробоя.

    Если 5 кВ удерживается кабелем, то необходимо включить высоковольтный источник и поднимая напряжение до 20 кВ добиться пробоя, после чего начинается процесс прожига.

    Высоковольтный источник будет разрушать изоляцию кабеля током 150 мА до тех пор, пока напряжение в месте повреждения не снизится до 5 кВ, затем автоматически включится средний источник и будет разрушать изоляцию током 1,2А. При снижении напряжения до 600 В произойдет автоматическое подключение низковольтного источника, который будет дожигать изоляцию кабеля током 20 А.

  • Технические характеристики МПУ-3 "Феникс":

    Параметр Значение
    Напряжение питания, В 180 - 250
    Частота питающей сети, Гц 50 - 60
    Максимальная потребляемая мощность, кВА, не более 6,5
    Выходное напряжение (постоянное), кВ 0,6 - 20
    Максимальный выходной ток, А 20
    Габаритные размеры, мм 770x400x370
    Масса, кг 55
    Срок службы, лет 10
    Рабочие условия эксплуатации:
    Температура окружающего воздуха, °С от -30 до +40
    Относительная влажность воздуха при 25°С, не более 80%
  • Комплект поставки МПУ-3 Феникс

    Наименование Количество
    1 Малогабаритное прожигающее устройство МПУ-3 Феникс 1
  • Дополнительная комплектация МПУ-3 Феникс
