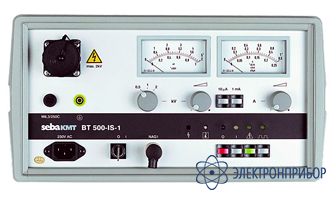

BT 500-IS-1 — прибор для прожига MFO 0-2 кВ

Сохранить в PDF Распечатать
  • Назначение прибора BT 500-IS-1:

    Прибор для преобразования дефектов кабеля BT 500-IS-1 служит преимущественно для преобразования высокоомных дефектов на сигнальных кабелях, кабелях управления и связи.

    Источник тока с переменным напряжением от 0 до 2 кВ имеет симметричный выход, т.е. к соединительным клеммам возможно симметричное подключение (без потенциала земли) поврежденной пары жил.

    Для предварительного определения дефекта оболочки служит специальный прибор предварительного определения дефекта оболочки MVG 5 (опция). Этот прибор позволяет проводить следующие измерения:

    • Предварительное определение дефекта оболочки на экранированных кабелях связи и управления с ПВХ и полиэтиленовой изоляцией;
    • Предварительное определение дефекта оболочки на экранированных кабелях среднего напряжения с изоляцией из ПВХ (максимальное испытательное напряжение 2 кВ);
    • Предварительное определение повреждения с замыканием на землю на кабелях низкого напряжения с пластмассовой изоляцией.

    Точное определение дефекта происходит по методу шагового напряжения с помощью прибора поиска замыканий на землю ESG 80-2 (опция).

    Особенности прибора BT 500-IS-1:

    • Ступенчатое регулирование выходного напряжения в диапазонах напряжения 500, 1000, 2000 В
    • Изолированный от земли потенциал на выходах
    • Защита от перегрузок путем регулирования напряжения и тока
    • Определение дефекта при помощи ограниченной мощности во избежание повреждения соседних жил или кабелей
    • Индикация напряжения и тока на двух аналоговых измерительных приборах
    • Автоматический разрядник, следящий за исчезновением остаточного заряда и заземлением испытательного объекта
    • Подача тактовых сигналов источником напряжения для устранения высыхания дефекта при точном определении дефекта оболочки.
  • Технические характеристики прибора BT 500-IS-1:

    Параметр Значения
    Потребляемая мощность 700 ВА
    Подсоединение к сети 230 В / 3 А (45/60 Гц)
    Максимальный ток прожига 1 А
    Максимальное напряжение прожига 2 кВ
    Выход постоянного тока 500 В / 1 А
    1000 В / 0,5 А
    2000 В / 0,25 А
    Регулирование тока тиристорное
    Регулировка напряжения тиристорное
    Контроль за температурой есть
    Оповещение при опасных выходных напряжениях есть
    Габаритные размеры 360 x 360 x 200 мм (без ручки)
    Вес 9 кг
    Рабочая температура минус 10 ... +50 °C
  • Комплект поставки BT 500-IS-1

    Наименование Количество
    Прибор BT 500-IS-1 1
    Комплект кабелей 1
    Документация 1
