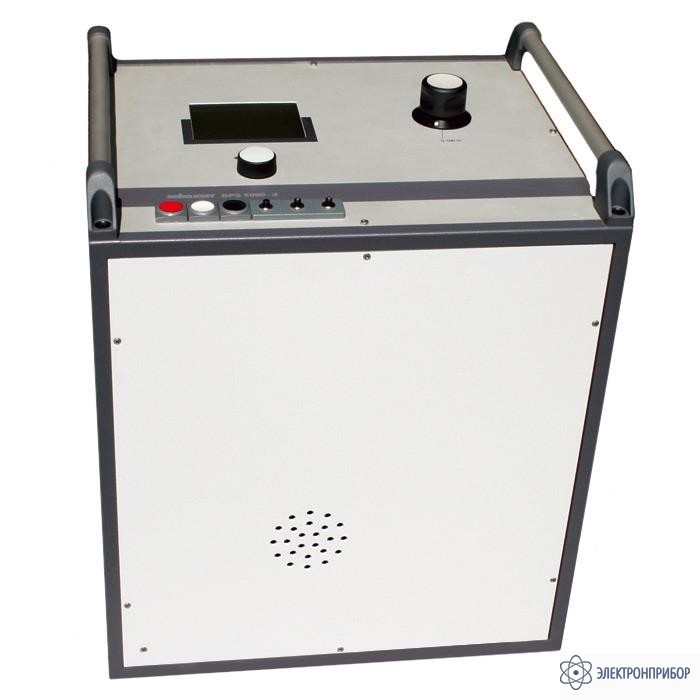

BPS 5000 — испытательно-прожиговая установка

Сохранить в PDF Распечатать
  • Описание испытательно-прожиговой установки BPS 5000

    Обычно эта установка встраивается в лабораторию, но может использоваться и в качестве отдельного прибора для преобразования повреждений или для прожига.

    Благодаря цифровому управлению установка может работать как прибор прожига для преобразования тяжело локализуемых повреждений, а также как блок управления для подключенной извне испытательной установки.

    Эта установка может осуществлять обычные испытания кабеля постоянным напряжением или уже давно применяемые и нормированные испытания СНЧ 0,1 Гц косинусно-прямоугольным переменным напряжением. Регистрируется и ток утечки при СНЧ-испытании - особенность при косинусо-прямоугольной форме напряжения.

    Все важные результаты измерения можно запротоколировать и передать на ПК по встроенному устройству Bluetooth.

    Функции и возможности упрвления испытательно-прожиговой установки BPS 5000

    • Испытания DC до 80 кВ
    • Испытания AC до 58 кВ
    • VLF 54 кВ с измер. тока утечки и протоколированием
    • Прожиг постоянным и переменным напряжением
    • Режим поиска повреждений оболочки

    Преимущества испытательно-прожиговой установки BPS 5000

    • Высокий ток прожига
    • Прожиг постоянным и переменным напряжением
    • Протоколирование
    • Цифровая индикация результатов измерения
    • Интерфейс Bluetooth
    • Увеличенно время прожига
    • Вв испытательный прибор при использовании HPG 70
    • Блок управления приставкой СНЧ
    • Измерение фактического эффективного значения (TrueRMS) напряжения и тока
  • Технические характеристики испытательно-прожиговой установки BPS 5000

    Параметр Значение
    Прожиг
    Ступени прожига (DC) 0...1,2 кВ / 6 А, 0...4 кВ / 1,5 А
    0 … 8 кВ / 0,8 A, 0 … 15  / 0,5 A
    Ступени прожига (AC) 0 … 60 В / 110 A, 0 … 220 В / 30 A
    DC испытание (при встраивании в лабораторию)
    Выходное напряжение (DC) 0 … 80 кВ
    Номинальный ток (IN) 15 мA
    Ток короткого замыкания (IK) 50 мA (макс. 1 ч)
    Мощность 1,5 кВА
    Мощность короткого замыкания 3,5 кВА (макс. 1 ч)
    Рабочая температура -10 °C …+40 °C
    СНЧ-испытание (опция)
    Испытательное напряжение 0 … 54 кВ
    Метод 0,1 Гц косинусо-прямоугольная форма испытательного напряжения
    Максимальная испытательная емкость 5 мкФ
    Номинальный ток (IN) 15 мA +/- 3 мA
    Потребляемая мощность 1 кВА
    Диапазоны напряжения 0 … 5 кВ / 0,8 A, импульсы 1:3 0 … 10 кВ / 0,5 A
    Общие данные
    Индикация LCD, разрешение 320 x 240. Отключение ПО при 120 °C
    Диапазон температур Аппаратное отключение при 145°C
    Питание 230 В ±10 %, 45 … 60 Гц
    Потребляемая мощность макс. 7,0 кВА
    Класс защиты I согласно DIN VDE 0140 T.1
    Вид защиты IP 20 согласно EN 60529
    Габариты (ШхВхГ) 434 x 560 x 520 мм
    Масса 108 кг
  • Комплект поставки BPS 5000

    Наименование Количество
    Комплект кабелей для BPS 5000-d-SA 1
    Прибор для управления прожигом 1
