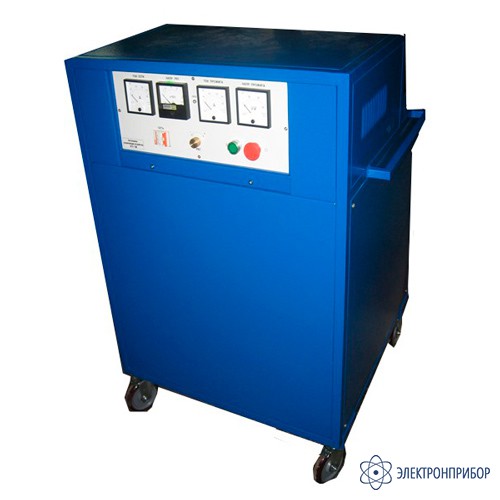

АПУ 1-3М — автономное прожигающее устройство

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    Назначение автономного прожигающего устройства АПУ 1-3М:

    Автономное прожигающее устройство АПУ-1-3М предназначено для прожига дефектной изоляции силовых кабелей с целью снижения переходного сопротивления в месте дефекта до величины, позволяющей применять методы точного определения места повреждения. Область применения – предприятия, эксплуатирующие электрические сети напряжением 0,4-10 кВ.

    Охлаждение трансформатора прожига естественное масляное.

    Описание автономного прожигающего устройства АПУ 1-3М:

    В состав устройства АПУ-1-3М входит регулятор напряжения, который обеспечивает плавный подъем выходного напряжения до пробоя дефектной изоляции, а также делитель напряжения обеспечивающий индикацию выходного напряжения.

    Блок прожигающий имеет 4 ступени выпрямленного напряжения (25; 5; 1; 0.3 кВ), которые подключаются к нагрузке через развязывающие диоды автоматически, в зависимости от сопротивления нагрузки, без вмешательства оператора.

    Устройство может использоваться на промышленных предприятиях, имеющих собственные электрические сети, а также для стационарной установки в крупных распределительных устройствах.

  • Технические характеристики автономного прожигающего устройства АПУ-1-3М:

    Параметр Значение
    Напряжение питающей однофазной сети переменного тока частотой 50 Гц 220 В±10%
    Средняя величина тока, потребляемого из сети 40 А
    Максимальное выходное выпрямленное напряжение 25 кВ
    Максимальный выходной выпрямленный ток 45 А
    Габариты блока управления 386х285х225 мм
    Габариты блока прожигающего 620х605х575 мм
    Габариты регулятора напряжения 220х230х108 мм
    Габариты делителя напряжения 280х40х105 мм
    Вес блока управления 14 кг
    Вес блока прожигающего 250 кг
    Вес регулятора напряжения 5,6 кг
    Вес делителя напряжения 0,5 кг
  • Комплект поставки АПУ 1-3М

    Наименование Количество
    1 Блок управления 1
    2 Блок прожигающий 1
    3 Регулятор напряжения на базе РОТ-63 1
    4 Делитель напряжения 1
    5 Кабель питания, длина 10 м 1
    6 Провод защитного заземления, длина 20 м 1
    7 Провод рабочего заземления, длина 20 м 1
    8 Провод испытательный, длина 10 м 1
    9 Паспорт и руководство по эксплуатации 1
