АП-14-6 — аппарат прожига

Сохранить в PDF Распечатать
  • Назначение аппарата прожига АП-14-6

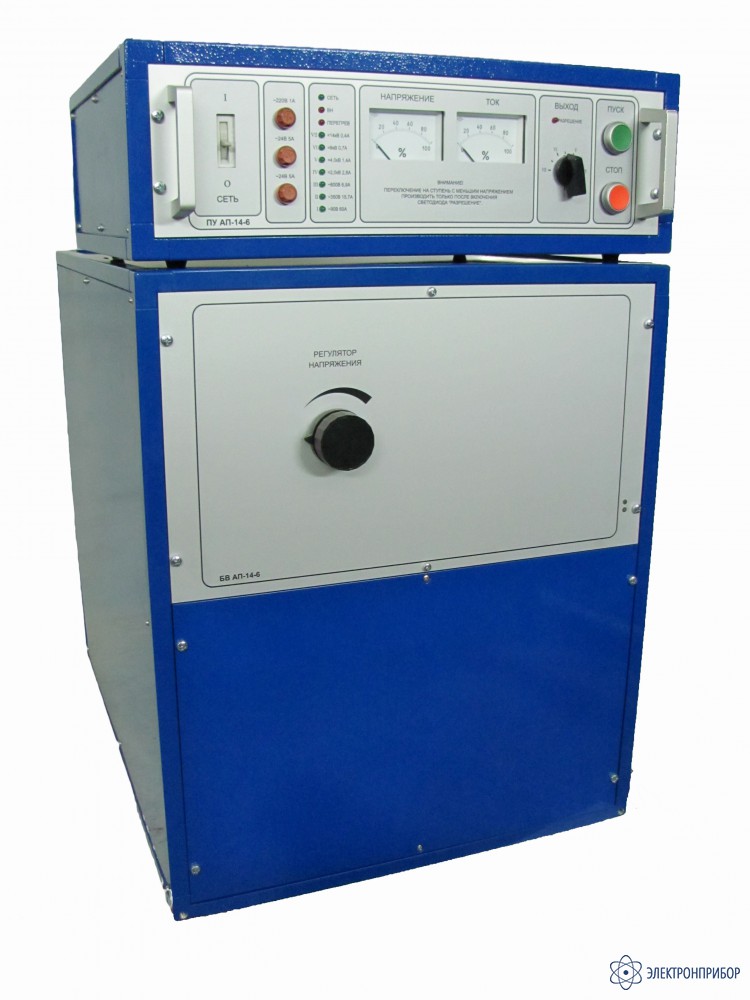

    Аппарат прожига АП-14-6 предназначен для преобразования высокоомных повреждений силовых кабелей с бумажно-масляной изоляцией, имеющих неустойчивый характер, в низкоомные устойчивые повреждения («прожигание» поврежденной изоляции), что позволяет однозначно определять место повреждения различными методами. Выполнен по «классической» многоступенчатой схеме и рассчитан для установки в электролабораторию.

    Отличительные особенности аппарата прожига АП-14-6

    • мощный и надежный аппарат, который подтвердил свою эффективность в процессе эксплуатации;
    • имеет четыре ступени на выпрямленном напряжении с безразрывным переключением и три ступени на переменном напряжении с минимальным разрывом при переключении;
    • для исключения случаев «потери дуги» при переключении ступеней имеет систему подсказки (индикация «РАЗРЕШЕНИЕ»), позволяющую оператору гарантировано поддерживать процесс прожигания до необходимого значения пробивного напряжения.
    • выходной ток 60А аппарат обеспечивает на кабеле длиной 50м сечением 6мм2.
    • одинаковые габаритные размеры с аппаратом АВИ-32-2 для удобства монтажа в электротехническую лабораторию.

    Условия применения аппарата прожига АП-14-6

    Аппарат может эксплуатироваться в не отапливаемых помещениях или под навесом при следующих условиях:
    температура окружающей среды от минус 30°С до плюс 40°С;
    относительная влажность до 80% при температуре плюс 25°С;
    атмосферное давление 530÷800 мм рт. ст.

  • Технические характеристики аппарата прожига АП-14-6

    Параметр Значение
    Напряжение питания частотой 50Гц, В 220±22
    Максимальная потребляемая мощность, кВА 6,0
    Максимальное выходное выпрямленное напряжение, кВампл 14
    Максимальный выходной переменный ток, А 60
    Количество ступеней 7
    Время непрерывной работы, час не ограничено
    Габаритные размеры, мм, не более:
    пульта управления ПУ АП-14-6
    блока высоковольтного БВ АП-14-6
    ограничителя потребляемой мощности ОПМ

    510х150х500
    480х550х600
    420х180х210
    Масса, кг, не более
    пульта управления ПУ АП-14-6
    блока высоковольтного БВ АП-14-6
    ограничителя потребляемой мощности ОПМ

    13
    97
    22
  • Комплект поставки АП-14-6

    Наименование Количество
    1. Пульт управления ПУ АП-14-6 1
    2. Блок высоковольтный БВ АП-14-6 1
    3. Ограничитель мощности ОПМ-25 1
    4. Кабель питания 5м 1
    5. Кабель соединительный 2м 2
    6. Провод соединительный 0,5м 2
    7. Провод заземления 3
    8. Паспорт 1
