АИД-60П Вулкан-М — аппарат испытания и прожига диэлектриков

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение:

    Аппарат испытания и прожига диэлектриков АИД-60П «Вулкан-M» предназначен для проведения испытаний диэлектриков повышенным постоянным напряжением до 60 кВ, а также для прожига поврежденной изоляции силовых кабелей. АИД-60П «Вулкан-M» позволяет проводить снижение сопротивления изоляции до уровня, необходимого для работы более мощного прожигающего устройства. Это дает возможность быстро и точно определить место повреждения в любых аварийных ситуациях.


    АИД-60П «Вулкан-M» может использоваться:
    • как отдельный прибор
    • в составе испытательно-прожигающего комплекса ИПК-1
    • в составе передвижной электротехнической лаборатории ЛК-10

    Преимущества:

    В отличие от существующих в настоящее время аппаратов для испытания диэлектриков АИД-60П "Вулкан-М" позволяет работать неограниченное время в режиме прожига поврежденной изоляции. Кроме этого, элементная база устройства позволяет не бояться короткого замыкания на выходе, то есть работать во всех режимах от короткого замыкания до холостого хода.

    Описание устройства и принцип действия:

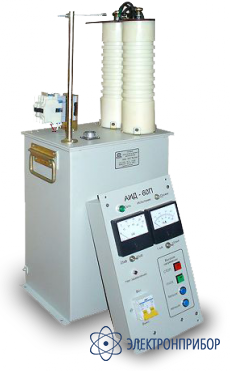

    Устройство состоит из силовой части и пульта управления (ПУ), соединённых между собой кабелем управления. На ПУ размещены вольтметр, амперметр и кнопки регулирования напряжения. АИД-60П «Вулкан-M» является регулируемым источником тока, работающим в режиме постоянства мощности. На выходе источника формируется напряжение 1 - 60 кВ и ток 28 мА (при напряжении 60кВ). Поддержание постоянства мощности на данном уровне осуществляется автоматически.

    Аппарат АИД-60П "Вулкан-M" соответствует техническим условиям ТУ 3414-005-52894219-2006.
    Сертификат соответствия РОСС RU.MX08.H00071, действует до 10.04.2010г.

  • Технические характеристики аппарата АИД-60П "Вулкан-М":

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока, В 180 - 250
    Частота питающей сети, Гц 50 - 60
    Максимальная потребляемая мощность, кВА, не более 3
    Выходное напряжение (постоянное), кВ 1 - 60
    Выходной ток, мА 28 - 100
    Габаритные размеры В-Ш-Г, мм:
    • силовая часть
    • пульт управления

    850x360x220
    300x250x90
    Масса, кг:
    • силовая часть
    • пульт управления

    27
    3,5
    Срок службы 10 лет
    Температура окружающего воздуха, °С от -30 до +40
    Относительная влажность воздуха, % 80 при +25°С


    Устройство защищено от перенапряжения и перегрева.

  • Комплект поставки АИД-60П Вулкан-М

    Наименование Количество
    1. Высоковольтный блок 1
    2. Блок управления 1
    3. Соединительный кабель с разъемами 1
    4. Сетевой кабель 1
    5. Паспорт 1
    6. Руководство по эксплуатации 1
  • Дополнительная комплектация АИД-60П Вулкан-М
