УПТР-3 МЦ

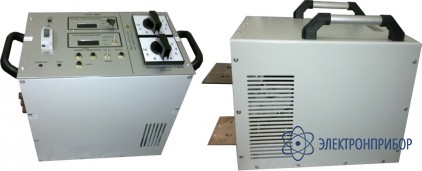

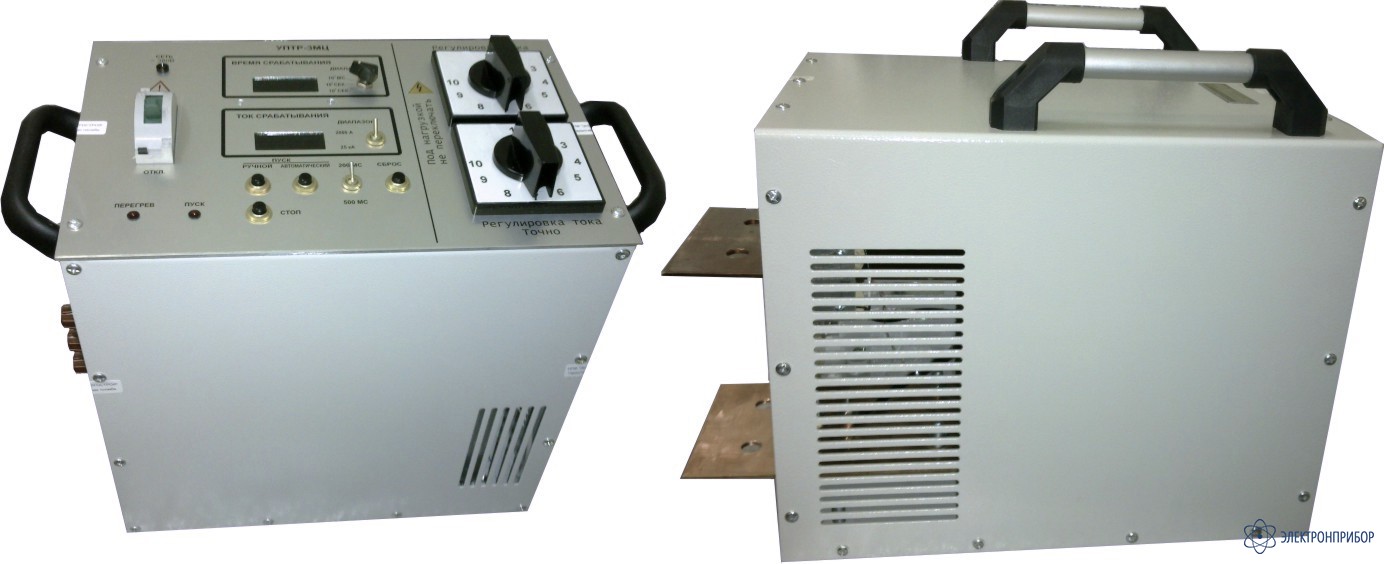

УПТР-3МЦ — устройство для проверки токовых расцепителей автоматических выключателей (до 25 кА)

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      28005-08

    • Производитель

      Прочие

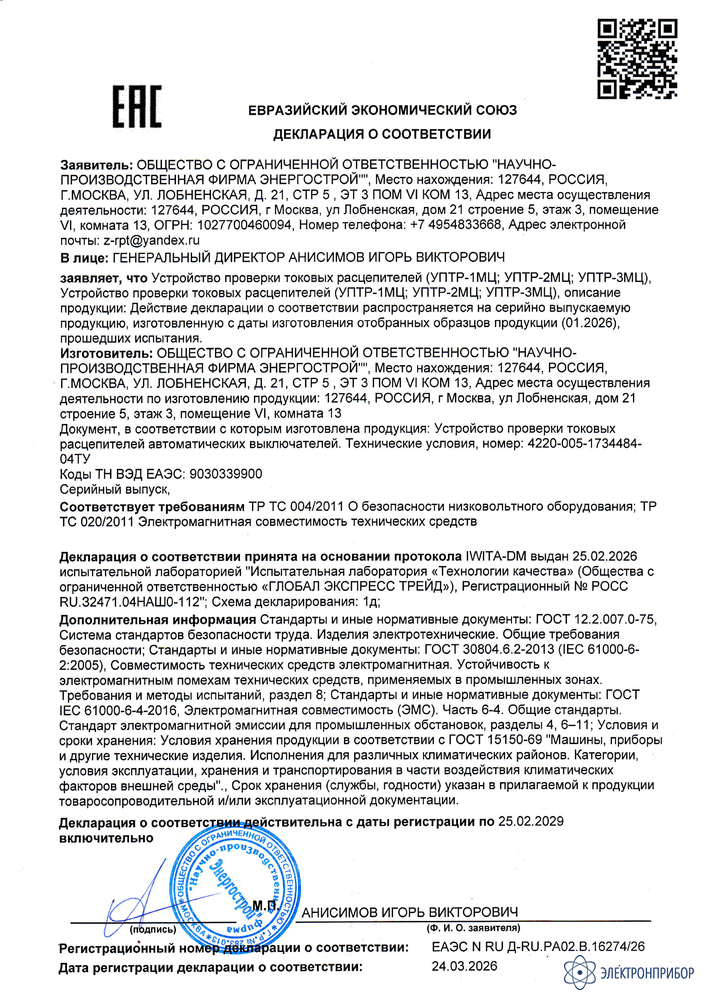

    Сертификаты

    Назначение прибора УПТР-3МЦ:

    УПТР-3МЦ предназначен для проверки характеристик электромагнитных, тепловых и электронных расцепителей автоматических выключателей переменного тока посредством подачи определённой величины синусоидального тока частоты 50 Гц на расцепитель и замером времени его прохождения. Кроме того, прибор может быть использован для проверки релейных защит. УПТР-3МЦ служит для выключателей с номинальным током до 2000 А включительно с диапазоном выходных токов 0 - 25000 А.

    Особенности прибора УПТР-3МЦ:

    • Устройство позволяет дополнительно проверять автоматические выключатели с номинальным током от 25 А и ниже, используя клеммы КЛ1 и КЛ2;
    • Наличие регулируемых источников переменного и постоянного напряжений от 0 до 380 В позволяет проверять, при необходимости, релейную аппаратуру, а также замерять параметры приводов высоковольтных выключателей: напряжение и время включения (отключения);
    • Прибор может работать в режиме милисекундомера, запускаемого и (или) останавливаемого внешним контактом различных релейных устройств.
  • Технические характеристики прибора УПТР-3МЦ:

    • Сила формируемых токов на основных выходах Ш1-2, (реальные токи на автомат): 23500 - 25000 А;
    • Приведенная относительная погрешность измерения силы и продолжительности тока в рабочих условиях не более, %: ±5;
    • Время установления рабочего режима не более, с: 6;
    • Продолжительность непрерывной работы в режиме готовности, час: 8;
    • Ступень «грубого» регулирования тока, %: 11 - 11,5;
    • Ступень точного регулирования тока, %: 1,5 – 1,7;
    • Коэффициент трансформации всего устройства при максимальном токе около: 50;
    • Минимальные токи на дополнительных выходах КЛ1-2, А: < 10;
    • Время автоматического пуска, мс: 200 (500);
    • Форма выходного тока – синус, коэффициент нелинейных искажений выходного тока не более, %: 5;
    • Напряжение сети питания переменного тока, В: 322…418;
    • Частота сети питания переменного тока, Гц: 49…51;
    • Сила потребляемого тока не более, А (в импульсном режиме): 500;
    • Электрическое сопротивление изоляции между электрическими цепями и корпусом в рабочих условиях, не менее, МОм: 5;
    • Электрическая прочность изоляции на переменном напряжении в течение 1 мин, не менее, В: 2200;
    • Габаритные размеры блока БР, мм: 420х240х210;
    • Габаритные размеры блока БН, мм: 400х320х330;
    • Масса блока БР не более, кг: 26,0;
    • Масса блока БН не более, кг: 55,0;
    • Наработка на отказ не менее, час: 5000;
    • Средний срок службы не менее 5 лет;
    • Рабочие условия применения:
      - температура окружающего воздуха, °С: +1 … +40
      - относительная влажность воздуха, % при 25 °С: 80
      - атмосферное давление кПа/мм рт. ст. (86...106) / (650...800).

    Максимальная длительность формируемого тока на основных выходах Ш1-Ш2:

    Диапазон силы тока, А Ручное управление, сек Автоматическое управление, сек
    2500 2600 0,2 (0,5)
    5000 300 0,2 (0,5)
    10000 50 0,2 (0,5)
    18750 7 0,2 (0,5)
    20000 3 0,2 (0,5)
    25000 - 0,2 (0,5)

    Максимальная длительность формируемого тока на дополнительных выходах Кл1-Кл2:

    Диапазон силы тока, А Ручное управление, сек Автоматическое управление, сек
    0,8…80 420 0,2 (0,5)
    80...100 300 0,2 (0,5)
    100...150 120 0,2 (0,5)
    150...200 - 0,2 (0,5)
  • Комплект поставки УПТР-3МЦ

    Наименование Количество
    1. Нагрузочный блок 1
    2. Регулировочный блок 1

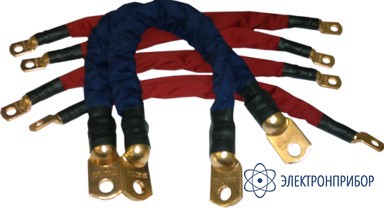

    3. Соединители гибкие основные 8*240 мм2 1
    4. Соединители гибкие дополнительные 16мм2 2
    5. Руководство по эксплуатации 1
    6. Методика поверки 1
    7. Переходники 6
    8. Заглушка 1
