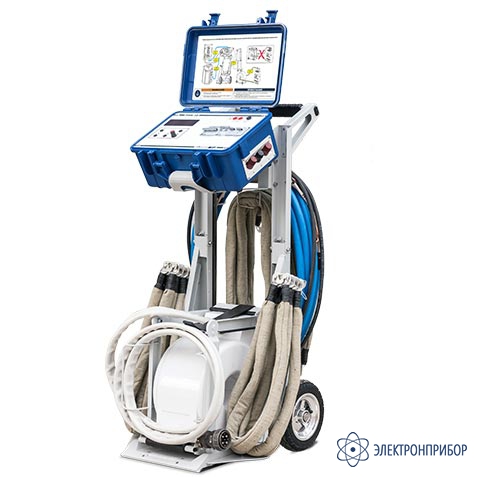

УПА-6 — устройство прогрузки автоматов (до 6 кА)

Сохранить в PDF Распечатать
  • Назначение устройства УПА-6:

    УПА-6 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматов защиты, работающих в цепях переменного тока, с регистрацией величин тока и времени срабатывания автомата.

    УПА-6 является переносным оборудованием, выполненным в виде переносного блока.

  • Технические характеристики устройства УПА-6:

    Параметр Значение
    Напряжение питающей сети, В 220±15
    Частота питающей сети, Гц 50±1
    Максимальный выходной ток при питании от сети 220 В, кА 6,4
    Диапазон измерения испытательного тока, кА 1 ... 6
    Диапазон измерения испытательного тока, А 100…999
    Диапазон измерения времени подачи испытательного тока, с 1…999
    Диапазон измерения времени подачи испытательного тока, мс 50…990
    Приведенная погрешность измерения испытательного тока, %, не более 3
    Абсолютная погрешность измерения длительности протекания тока и времени отключения в диапазоне от 50 мс до 990 мс, мс, не более 20
    Относительная погрешность измерения длительности протекания тока и времени отключения в диапазоне от 1 с до 7200 с, %, не более 3
    Время непрерывной работы при максимальном токе, не менее, с 30
    Наибольшая потребляемая мощность, кВ∙А 33
    Температура окружающей среды, °С от -30 до +35
    Относительная влажность, %, не более 80 при температуре +20° С
    Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)
    Масса установки (без гибких шин), кг, не более 47
    Габаритные размеры, мм 535 х 358 х 200
    Средний срок службы, лет 10
  • Комплект поставки УПА-6

    Наименование Количество
    1. Блок управления УПА-6 1
    2. Шина гибкая сечением 100 мм2 (длина 1 м) 8
    3. Руководство по эксплуатации 1
    4. Разъем подключения РНО 1

    Дополнительная комплектация УПА-6:

    (Поставляется по отдельному заказу)

    Наименование
    1. Кабель присоединения РНО к УПА-6
    2. РНО (Iном= 80 А)
