УПА-20 — устройство прогрузки автоматических выключателей (до 20 кА)

Сохранить в PDF Распечатать
  • Назначение устройства УПА-20:

    УПА-20 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей.

    УПА-20 является мобильным оборудованием.

    Принцип действия УПА-20 основан на регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно регулирования выходного тока, протекающего через испытуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (РНО или ВР) или встроенного тиристорного регулятора.

  • Технические характеристики устройства УПА-20:

    Параметр Значения
    Напряжение питающей сети переменного тока, В 380±38 или 220±22
    Частота питающей сети, Гц 50±1
    Наибольший ток, при питании от сети 380 В, на выходе (действующее значение), кА 20
    Наибольший ток, при питании от сети 220 В, на выходе (действующее значение), кА 14
    Диапазон измерения испытательного тока, кА 3...20
    Диапазон измерения испытательного тока, кА 3...20
    Диапазон измерения времени подачи испытательного тока , с 1…7200
    Диапазон измерения времени подачи испытательного тока, мс 50…990
    Приведенная погрешность измерения испытательного тока, %, не более ± 3
    Приведенная погрешность измерения длительности протекания тока и времени отключения, %, не более ±3
    Время непрерывной работы при максимальном токе, не менее, с 10
    Наибольшая потребляемая мощность, не более, кВА 55
    Температура окружающей среды, °С от -30 до +35
    Относительная влажность, %, не более 80 при температуре +20° С
    Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)
    Масса ИТ-20, кг, не более 57
    Масса установки, кг, не более (без гибких шин) 84
    Габаритные размеры, мм, не более 960х680х400
    Средний срок службы, лет 10
  • Комплект поставки УПА-20

    Наименование Количество

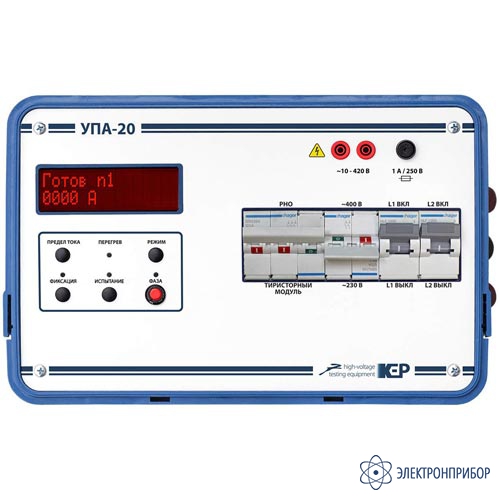

    1. Блок управления УПА-20 1

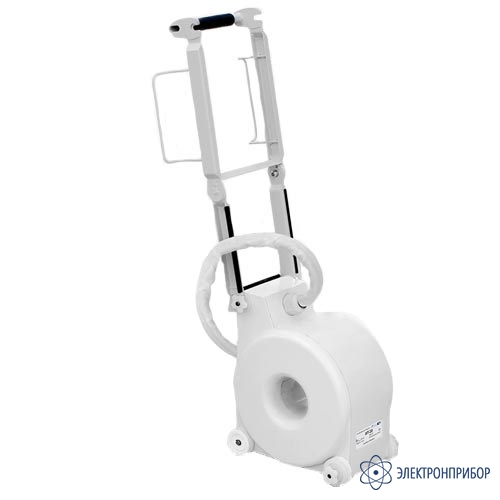

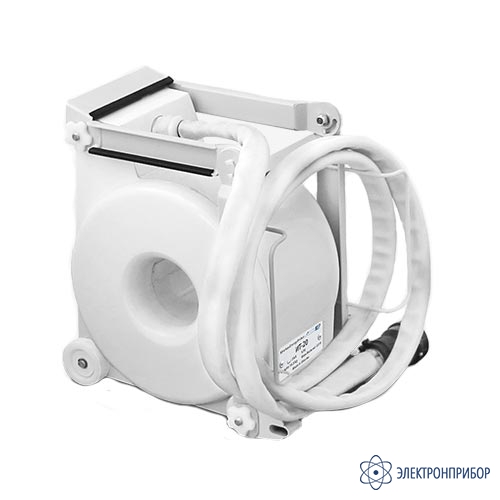

    2. Источник тока ИТ-20 1
    3. Транспортная тележка 1
    4. Шина гибкая сечением 100 мм2 (длина 1 м) 8
    5. Шина гибкая сечением 100 мм2 (длина 2 м) 6
    6. Провод заземления сечением 13 мм2 (длина 5 м) 1
    7. Разъем подключения РНО 1
    8. Руководство по эксплуатации 1
    9. Крепёж для соединения шин, комплектов 1

    Дополнительная комплектация УПА-20:

    (Поставляется по отдельному заказу)

    Наименование
    1. Кабель присоединения РНО к УПА-20
    2. РНО (Iном= 120 А)
