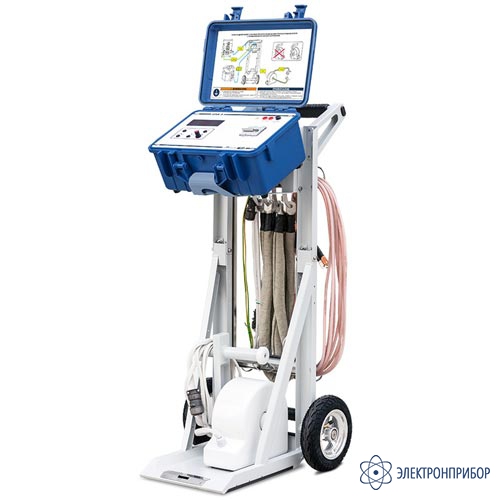

УПА-1 — устройство прогрузки автоматических выключателей (до 1 кА)

Сохранить в PDF Распечатать
  • Назначение устройства УПА-1:

    Устройство УПА-1 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей. УПА-1 является мобильным оборудованием.

    Принцип действия УПА-1 основан на регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно регулирования выходного тока, протекающего через испытуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (РНО или ВР) или встроенного тиристорного регулятора.

  • Технические характеристики устройства УПА-1:

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока, В 220 ± 22
    Частота питающей сети, Гц 50 ± 2
    Максимальный выходной ток при питании от сети 220 В, кА 1,2
    Диапазон измерения испытательного тока, кА 0,10…1
    Наибольшая потребляемая мощность, не более, кВА 5
    Приведенная погрешность измерения испытательного тока, %, не более 3
    Абсолютная погрешность измерения длительности протекания тока и времени отключения в диапазоне от 50 мс до 990 мс, мс, не более 20
    Относительная погрешность измерения длительности протекания тока и времени отключения в диапазоне от 1 с до 7200 с, %, не более 3
    Время непрерывной работы при максимальном токе, не менее, с 10
    Напряжение холостого хода (при питании ИТ-1 от 220 В), В 0,95
    Температура окружающего воздуха, °С от -30 до +35
    Относительная влажность, %, не более 80 при температуре +20° С
    Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)
    Масса ИТ-1, кг, не более 13
    Масса блока управления, кг, не более (без гибких шин) 3
    Масса гибкой шины (длиной 1м сечением 100 мм2), кг, не более 1,2
    Габаритные размеры блока управления, мм, не более 340х210х140
    Габаритные размеры ИТ-1, мм, не более 250х220х115
    Средний срок службы, лет 10
  • Комплект поставки УПА-1

    Наименование Количество
    1. Блок управления УПА-1 1
    2. Шина гибкая сечением 100 мм2 (длина 1 м) 2
    3. Руководство по эксплуатации 1

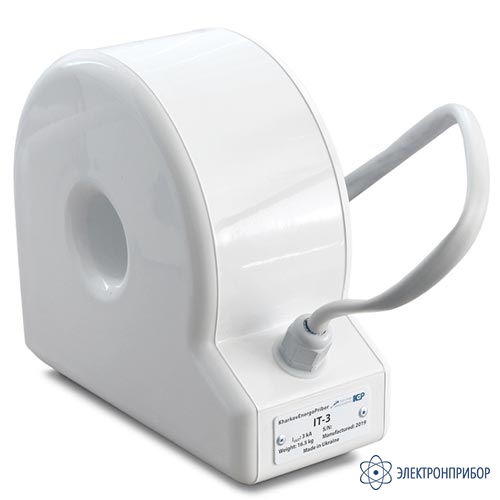

    4. Источник тока ИТ-1 1
    5. Разъем подключения РНО 1
    6. Кабель питания УПА-1 1
    7. Кабель питания ИТ-1 1

    Дополнительная комплектация УПА-1:

    (Поставляется по отдельному заказу)

    Наименование
    1. Кабель присоединения РНО к УПА-1
    2. РНО (Iном=12 А)
