САТУРНМ2 САТУРН М2

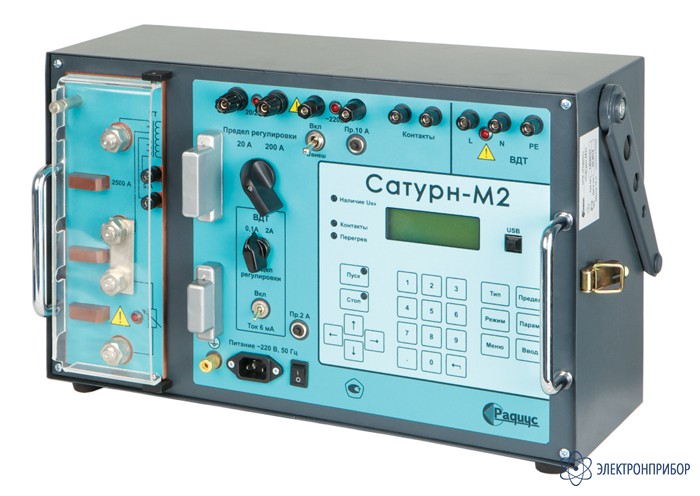

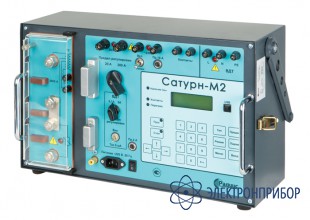

САТУРН-М2 — устройство для проверки выключателей с номинальным током до 200 А

Сохранить в PDF Распечатать
  • Назначение устройства Сатурн-М2:

    Комплектные испытательные устройства «Сатурн-М2» и «Сатурн-М3» предназначены для проверки характеристик автоматических выключателей переменного тока с электромагнитными, тепловыми, полупроводниковыми и электронными расцепителями на местах их установки, а также в лабораториях путем регулировки тока, протекающего через проверяемый автоматический выключатель, измерения времени и действующего значения тока в момент срабатывания автомата.

    Устройства «Сатурн-М2» и «Сатурн-М3» могут быть использованы для проверки отдельных типов релейной защиты.

    Устройство «Сатурн-М2» состоит из одного блока «Сатурн-М2». Устройство предназначено для проверки выключателей с электромагнитными, тепловыми, полупроводниковыми расцепителями с номинальным током до 200 А и проверки выключателей управляемых дифференциальным током.

    Область применения устройства Сатурн-М2:

    Проверка токов и времени срабатывания электромагнитных, тепловых, полупроводниковых и электронных расцепителей автоматических выключателей переменного тока, проверка токов и времени срабатывания выключателей, управляемых дифференциальным током.

    По условиям эксплуатации устройства удовлетворяют требованиям к группе 3 по ГОСТ 22261-94 с диапазоном рабочих температур от минус 10 до плюс 40 °C.

    Выполняемые устройством Сатурн-М2 функции:

    1. Проверка характеристик автоматических выключателей, подключенных непосредственно к электросети, путем создания искусственного замыкания за местом установки проверяемого выключателя, регулирование значения тока короткого замыкания, измерение времени отключения выключателя и эффективного значения тока в момент отключения.
    2. Проверка характеристик подключенных непосредственно к электросети выключателей, управляемых дифференциальным током, путем создания искусственного канала тока утечки за местом установки проверяемого аппарата, регулирование значения тока утечки, измерение времени отключения выключателя и эффективного значения тока в момент отключения.
    3. Выдача и измерение регулируемого тока.
    4. Автоматический контроль работоспособности основных узлов устройства при включении питания.
    5. Накопление и хранение в памяти устройства информации о результатах испытаний. Передача накопленной информации на РС для оформления отчетов.
  • Технические характеристики устройства для проверки выключателей с номинальным током до 200 А САТУРН-М2:

    Параметр Значения
    Независимые каналы проверки
    Канал 1 Канал проверки характеристик расцепителей автоматических выключателей (АВ)
    Канал 2 Канал проверки характеристик выключателей, управляемых дифференциальным током (ВДТ)
    Регулировка тока короткого замыкания
    Канал 1
    При подключении проверяемого выключателя к сети переменного тока 220/380В, сопротивлении цепи не более 0,1 Ом 25А...2000А
    При проверке АВ через встроенный нагрузочный трансформатор, на выходе 20/200А: Переменный ток на нагрузку:
    - сопротивление цепи не более 0,5 Ом 0,2...20А
    - сопротивление цепи не более 0,015 Ом 2,5...200А
    Канал 2
    В диапазоне 0,1А
    - переменного синусоидального тока 1...100мА
    - пульсирующего тока при угле задержки α = 0 эл. град 1...70мА
    -пульсирующего тока при угле задержки α = 90 эл. град 1...50мА
    -пульсирующего тока при угле задержки α = 135 эл. град 1...20мА
    В диапазоне 2А
    - переменного синусоидального тока 0,02...2 А
    - пульсирующего тока при угле задержки α = 0 эл. град 0,02...1,4А
    -пульсирующего тока при угле задержки α = 90 эл. град 0,02...0,5А
    -пульсирующего тока при угле задержки α = 135 эл. град 0,02...0,4А
    С трансформатором НТ-12 (для устройства Сатурн-М3)
    На выходе нагрузочного трансформатора 120...10000А
    Диапазоны измерения силы переменного тока в канале 1
    С встроенным измерительным трансформатором тока 0,025...25А
    0,25...250А
    2,5...2500А
    С внешним измерительным  трансформатором тока 0,01...99,99кА
    Диапазоны измерения силы переменного и постоянного пульсирующего тока на выходе канала 2
    0,0001..0,1А
    0,02...2,0А
    Пределы основной приведенной погрешности измерений силы тока
    На выходе канала 1 во всех диапазонах измерения при времени измерения не менее 0,02с, не более ±(1,5% + 3 ед. мл. разр.)

    При использовании внешнего измерительного трансформатора тока(ТТ)при времени измерения не менее 0,02 с, не более

    ±(1,5% + погрешность ТТ+ 3 ед. мл. разр.)
    Синусоидального тока на выходе канала 2 во всех диапазонах измерения при времени измерения не менее 0,02 с, не более ±(0,5%+ 3 ед. мл. разр.)
    Постоянного пульсирующего тока на выходе канала 2 во всех диапазонах измерения при времени измерения не менее 0,02 с, не более ±(1,5 + 3 ед. мл. разр.)
    Диапазон задания длительности протекания тока
    0,02...7200 сек
    Диапазоны измерения времени срабатывания
    0,02...7200 сек
    0,001...0,999 сек
    1,0...99,99 сек
    1...7200 сек
    Пределы допустимой абсолютной погрешности измерений времени
    Для величин менее 1 с при определении момента срабатывания проверяемого автомата по изменению состояния контактов ±0,01 с
    Для величин менее 1 с при определении момента срабатывания проверяемого автомата по пропаданию напряжения питания или пропаданию тока ±0,02 с
    Пределы основной относительной погрешности измерений времени
    При измерении величин от 1 до 100 с ±(1% + 3 ед. мл. разр.)
    При измерении величин более 100 с ±(2% + 3 ед. мл. разр.)
    Пределы дополнительной погрешности измерений, вызванной изменением температуры на каждые 10 сек
    Тока в канале 1 ±0,5%
    Тока в канале 2 ±0,2%
    Максимальная продолжительность непрерывной работы под нагрузкой в зависимости от протекающего тока
    Ток, А:
    100
    200
    300
    500
    800
    1000
    1500
    2000
    Продолжительность непрерывной работы, с:
    100
    25
    12
    4
    2
    1
    0,4
    0,1
    Допустимая продолжительность непрерывной работы блока при работе через внутренний трансформатор
    При установке переключателя «Предел регулировки» в положении «20 А» при токе 20 А не более 60 секунд, при токе 6 А Непрерывно
    При установке переключателя «Предел регулировки» в положении «200 А» при токе 200 А не более 5 секунд, при токе 25 А Непрерывно
    Регулировка тока в канале 1 осуществляется за счет задания требуемого значения тока, либо задания части от максимального значения диапазона регулирования тока (α), выраженной в %
    Диапазон задания α при питании проверяемого автомата от сети, % От 1 до 100
    Диапазон задания при питании проверяемого автомата через встроенный трансформатор, % От 15 до 100
    Минимальный шаг изменения α, % 0,5
    Диапазон задания приращения регулировки (Δ), % От 0,5 до 10
    Общие характеристики
    Класс проверяемых ВДТ АС, А
    Номинальный ток проверяемых ВДТ, мА 6; 10; 30; 100; 300; 500
    На выходе канала 2 формируется Синусоидальный ток
    Постоянный пульсирующий ток
    Пульсирующий ток с постоянной составляющей табилизированного тока 6 мА
    Постоянный пульсирующий ток с заданным углом задержки тока
    Угол задержки постоянного пульсирующего тока,° 0, 90, 135
    Электрическое сопротивление изоляции между гальванически развязанными цепями и корпусом, МОм, не менее 20
    Наработка на отказ, час не менее 10000
    Время установления рабочего режима, мин 10
    Электрическое питание Сеть переменного тока 220В/50Гц
    Диапазон допустимого напряжения питания, В 187....242
    Продолжительность непрерывной работы в режиме готовности, час 8
    Габаритные размеры блока (без ручки) не превышают, мм 490х300х230
    Масса блока не превышает, кг 18
  • Комплект поставки САТУРН-М2

    Наименование Количество
    1. Блок Сатурн-М2 1
    2. Комплект гибких соединителей №1 1
    3. Руководство по эксплуатации 1
    4. Паспорт 1
  • Дополнительная комплектация САТУРН-М2

    • Есть в наличии
      72 747 руб.
      Добавить к заказу

      НТ-12, нагрузочный трансформатор

      Малогабаритный трансформатор нагрузочный НТ-12 предназначен для испытаний токовых расцепителей автоматических выключателей и релейных защит первичным током до 12 кА при их наладке и проверке. Оптимальная конструкция трансформатора позволяет значительно снизить нагрузку на питающую сеть при получении больших токов, а также создать компактное и относительно легкое устройство.

    • 44 604 руб.
      Добавить к заказу

      НТ-4, нагрузочный трансформатор

      Малогабаритный нагрузочный трансформатор НТ-4 предназначен для испытаний токовых расцепителей автоматических выключателей и релейных защит первичным током до 4 кА при их наладке и проверке. Оптимальная конструкция трансформатора позволяет значительно снизить нагрузку на питающую сеть при получении больших токов, а также создать компактное и относительно легкое устройство.

    • Есть в наличии
      2 360 руб.
      Добавить к заказу

      СР, резистор согласующий

      Согласующий резистор СР предназначен для использования в схемах проверки автоматических выключателей с помощью устройства «Сатурн-М», путем включения параллельно первичной обмотке нагрузочного трансформатора с целью обеспечения надежной работы узла регулирования тока устройства «Сатурн».

    • Есть в наличии
      18 585 руб.
      Добавить к заказу

      ТМ-0,66Р-5, трансформаторный датчик тока

      Датчик тока ТМ-0,66Р-5 предназначен для питания токовых цепей устройств защиты, автоматики и контроля электроэнергетических систем переменного тока. Датчик тока может также применяться в качестве измерительного трансформатора тока при измерении значения тока, протекающего в проводнике, в частности, совместно с комплектным испытательным устройством «Сатурн-М».
