РТ-2048-10 — комплект для испытаний автоматических выключателей (до 10 кА)

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение и область применения:

    Комплект РТ-2048-10 предназначен для проведения испытаний первичным током электромагнитных, тепловых и полупроводниковых расцепителей автоматических выключателей переменного тока в сетях электроснабжения до 1000 В.

    Основные характеристики комплекта РТ-2048-10:

    • максимальный испытательный ток в импульсном режиме для прогрузки максимальных (электромагнитных и полупроводниковых) расцепителей - 10000 А, при этом потребляемый из сети импульсный ток не более 250 А;
    • максимальный испытательный ток в длительном режиме в течение 1,5 часа для прогрузки тепловых и полупроводниковых расцепителей в режиме перегрузки - 1200 А;
    • испытательный ток при длительности цикла не более 40 с (для прогрузки тепловых и полупроводниковых расцепителей в режиме перегрузки) - 6000 А;
    • минимальный испытательный ток - 100 А;
    • встроенное в РТ-2048 устройство позволяет производить пересчет амплитудного значения испытательного тока в эффективное (действующее) значение, регистрируемое цифровым индикатором. Для измерения времени отключения расцепителя в приборе встроен электронный секундомер, измеряющий время от 0,01 до 99,99 с;
    • питание комплекта осуществляется напряжением 220 В либо 380 В, в зависимости от требуемой величины испытательного тока.

    Комплект РТ-2048-10 обеспечивает два режима работы:

    • Кратковременный (импульсный) с диапазоном установки длительности протекания тока через НТИ от 0,02 до 1,6 с;
    • Длительный.
  • Основные технические характеристики комплекта РТ-2048-10:

    Параметр Значение
    Максимальное значение силы испытательного тока (действующее значение) в импульсном режиме (при ПВ = 2%) для прогрузки максимальных расцепителей мгновенного действия и полупроводниковых расцепителей 10 кА
    Значение силы тока, потребляемого из сети в импульсном режиме при максимальной силе испытательного тока 10 кА, составляет не более 0,3 кА
    Максимальное значение силы испытательного тока в длительном режиме (в течение 1,5 часа) 1,2 кА
    Минимальное значение силы испытательного тока 0,1 кА
    Значение силы испытательного тока в длительном режиме (при ПВ = 50% - длительность протекания тока не более 40 с) для прогрузки максимальных расцепителей с обратнозависимой выдержкой времени и полупроводниковых расцепителей в режиме перегрузки, не более 6 кА
    Диапазон регулирования и измерения силы испытательного тока 0,1 - 10 кА
    Значение приведенной погрешности измерения силы испытательного тока встроенным цифровым индикатором, не более 5%
    Значение потребляемой от сети мощности, кВА:
    • при работе в длительном режиме (при ПВ=50%), не более
    • при работе в кратковременном режиме (при ПВ=2%)

    35
    100
    Значение напряжения питающей сети частотой 50 Гц 220 В (380 В) ±10%
    Масса:
    • Пульта управления, не более
    • Силового блока, не более
    • Соединительных концов, не более

    1 кг
    26 кг
    3 кг
    Габаритные размеры:
    • Пульта управления
    • Силового блока

    300 x 235 x 60 мм
    340 x 220 x 220 мм
    Рабочие условия эксплуатации комплекта:
    • температура окружающей среды
    • относительная влажность, (при температуре +25°С), не более

    -10 ... +30°С
    80 %

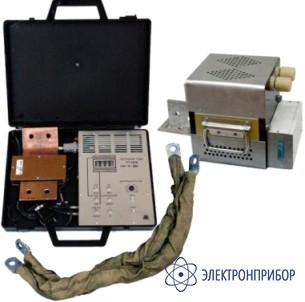

  • Комплект поставки РТ-2048-10

    Стандартная комплектация комплекта РТ-2048-10:

    • пульт управления РТ-2048, вмонтированный в дипломат;
    • силовой блок НТИ-10;
    • датчик тока;
    • токопроводы сечением 240 мм2 (2 шт);
    • концы секундомерные (2 шт);
    • руководство по эксплуатации;
    • сертификат соответствия;
    • аттестат Госстандарта России;
    • методика периодической аттестации.
