РТ-2048-06 — комплект нагрузочный измерительный с регулятором тока

Сохранить в PDF Распечатать
  • Назначение комплекта РТ-2048-06

    Комплект нагрузочный измерительный с регулятором тока РТ-2048-06 предназначен для испытания АВ с номинальным током расцепителя от 25 до 400А.

    Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

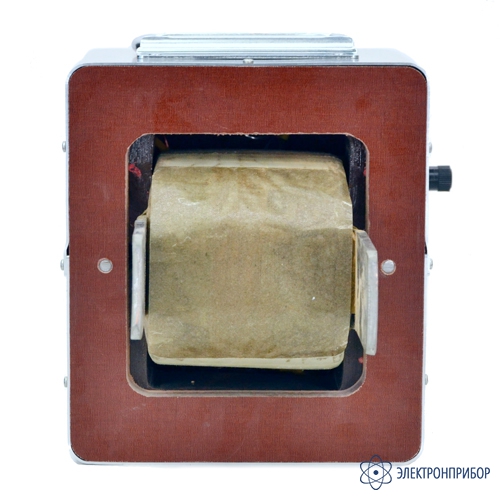

    Комплект представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-5), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

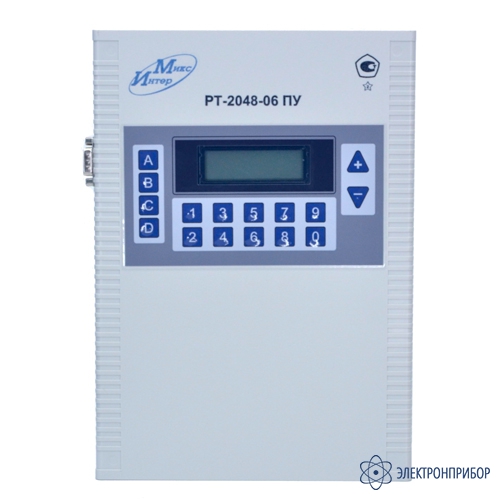

    Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

    Комплект зарегистрирован в Госреестре РФ (сертификат об утверждении типа средств измерения RU.C.34.022.A №44563) и имеет сертификат соответствия №ROCC.RU.ME95.BO9853.

  • Технические характеристики РТ-2048-06

    Параметр Значение
    Диапазон измерения и регулирования силы тока 50-6000 A
    Диапазон задания и измерения длительности протекания тока в кратковременном режиме 0.02-1.6 C°
    Приведенная погрешность измерения силы испытательного тока, %, не более +/-5 C°
    Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ,не более +/- 5 %
    Напряжение питающей сети 220+/-22.....380+/-38 В
    Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 5000А 120 A
    Мощность потребляемая комплектом:
    - в кратковременном режиме (I max = 5000A), не более
    - в длительном режиме (I max = 1500A), не более
    - в длительном режиме (I max = 500A), не более

    45 kBa
    7 kBa
    2 kBa

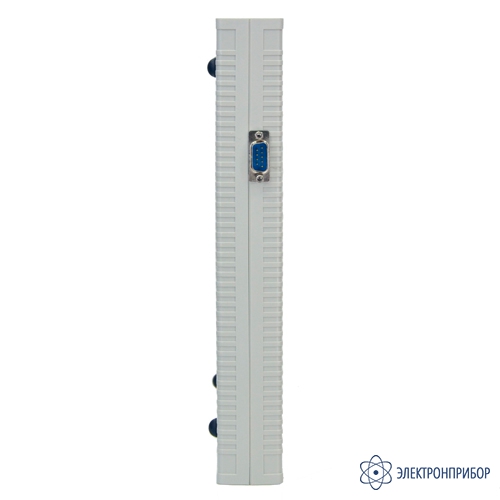

    Габаритные размеры и масса ПУ в дипломате (ДхШхВ): 405 мм x 370 мм x 75 мм
    масса 2 кг

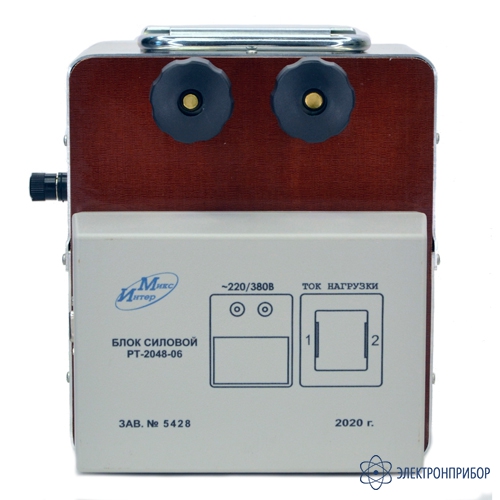

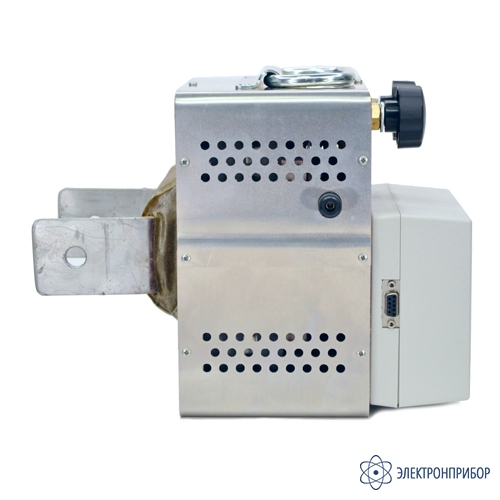

    Габаритные размеры и масса БС (ДхШхВ): 285 мм x 290 мм x 200 мм
    масса 15 кг

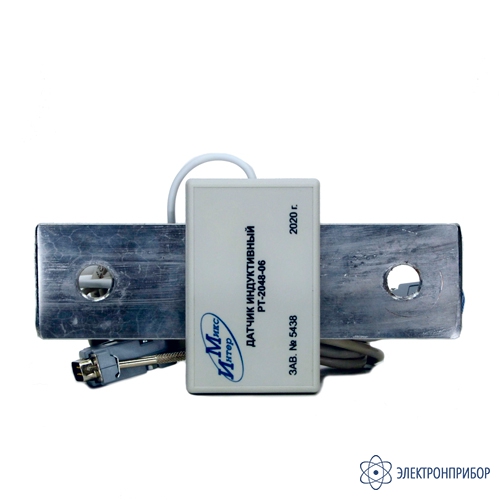

    Габаритные размеры и масса датчика индуктивного (ДИ) (ДхШхВ): 230 мм x 60 мм x 45 мм
    масса 0,4 кг
  • Комплект поставки РТ-2048-06

    Наименование Количество
    1. Блок силовой 1 шт.
    2. Пульт управления 1 шт.
    3. Кабель соединительный 1 шт.
    4. Токопроводы сечением 150 мм, длиной 0,85 м 2 шт.
    5. Руководство по эксплуатации 1 шт.
    6. Свидетельство о первичной поверке 1 шт.
