РТ-2048-01 — комплект для испытаний автоматических выключателей (до 1 кА)

Код товара: 20316
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      67166-17 до 05.04.2027

    Назначение комплекта для испытаний автоматических выключателей (до 1 кА) РТ-2048-01:

    Комплект нагрузочный измерительный с регулятором тока РТ-2048-01, ТУ 4224-001-46964690-2005 (в дальнейшем тексте – Комплект) предназначен для испытания АВ с номинальным током расцепителя от 4 до 80 А.

    Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

    Описание комплекта для испытаний автоматических выключателей (до 1 кА) РТ-2048-01:

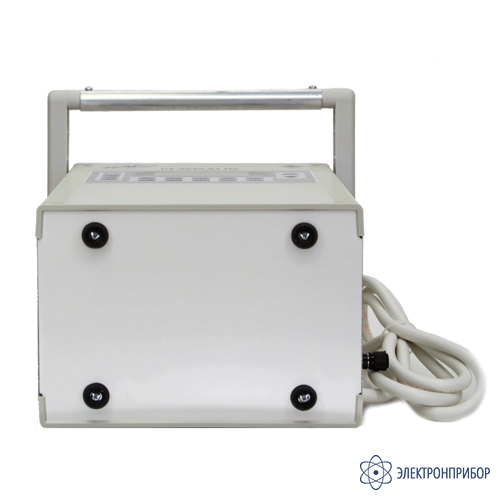

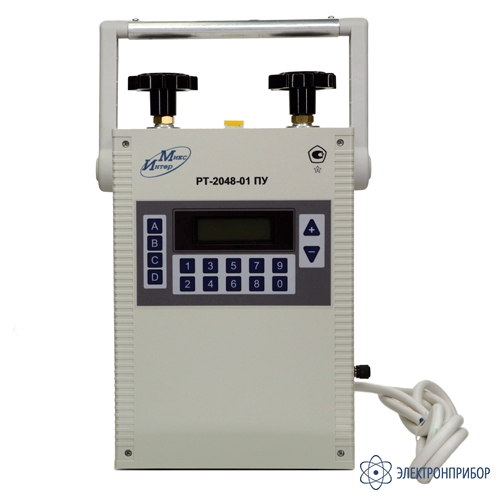

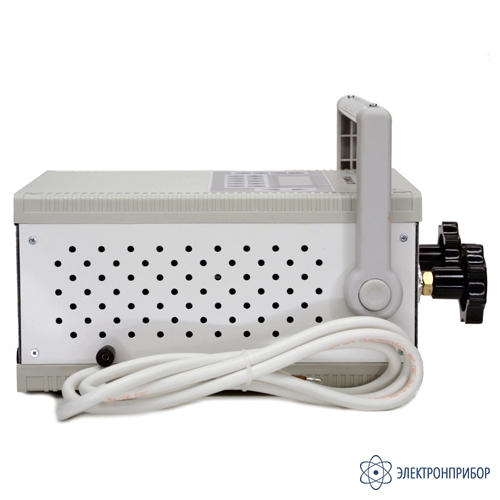

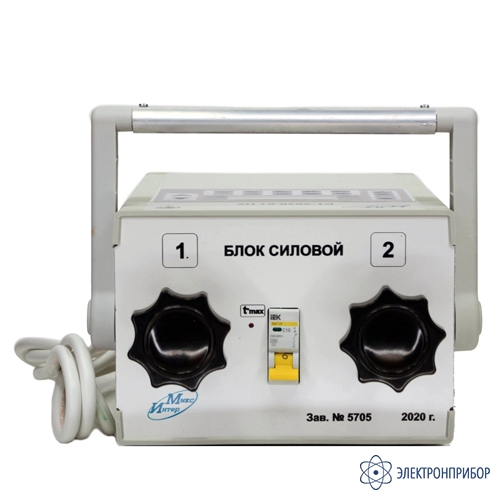

    Комплект представляет собой переносной МОНОБЛОК: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-1), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

    Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

  • Технические характеристики комплекта для испытаний автоматических выключателей (до 1 кА) РТ-2048-01:

    Параметр Значение
    Диапазон измерения и регулирования силы тока, A 10...1000
    Диапазон задания и измерения длительности протекания тока в кратковременном режиме, с 0.02-1.6
    Приведенная погрешность измерения силы испытательного тока, %, не более ±5
    Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ, не более ±5 %
    Напряжение питающей сети 220 ±22 или 380 ±38 В
    Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 1000 А.....23 A
    Мощность потребляемая комплектом:
    - в кратковременном режиме (I max = 1000 A), не более
    - в длительном режиме (I max = 500 A), не более
    - в длительном режиме (I max = 300 A), не более

    9 kBa
    2,6 kBa
    0,8 kBa
    Габаритные размеры моноблока (ДхШхВ), мм 280х195х160
    Масса моноблока, кг 6
  • Комплект поставки РТ-2048-01

    Наименование Количество
    1 Моноблок 1
    2 Кабель соединительный 1
    3 Токопроводы сечением 35 мм, длина 1 м 2
    4 Руководство по эксплуатации 1
