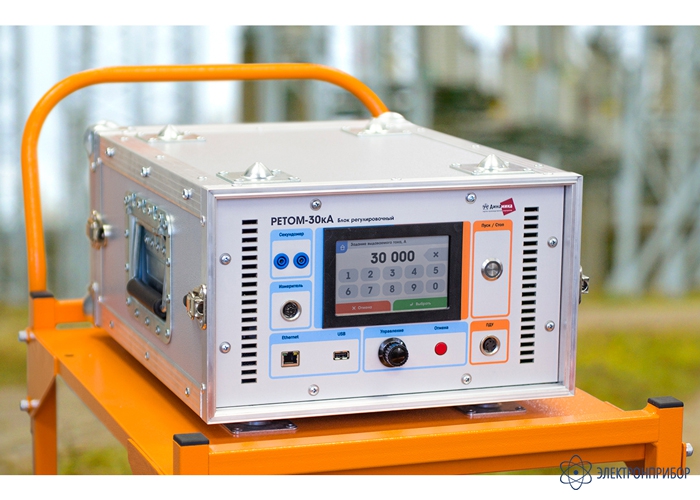

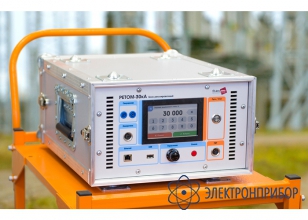

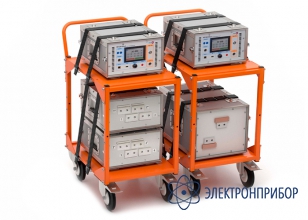

РЕТОМ-30КА — измерительный комплекс для прогрузки первичным током до 30 кА

Сохранить в PDF Распечатать
  • Назначение испытательного комплекса РЕТОМ-30кА

    Комплекс РЕТОМ-30кА предназначен для проверки автоматических выключателей переменного тока с электромагнитными, тепловыми и, что особенно важно, электронными расцепителями, а также токовых трансформаторов первичным током. Комплекс мобилен, многофункционален, позволяет проверить широкий спектр оборудования благодаря следующим уникальным характеристикам:

    • выходной регулируемый однофазный синусоидальный ток 100 ... 30 000 А;
    • выходной регулируемый постоянный ток до 6000 А;
    • выходная мощность 55 000 ВА;
    • выходное программно-управляемое напряжение необходимое для питания схемы расцепителя при проверке селективных автоматических выключателей с электронными блоками;
    • диапазон регулируемого времени выдачи от 20 мс;
    • измерение действующего значения выдаваемого тока при времени выдачи тока от 0,1 мс;
    • измерение внешних токов 200 мА ... 20 А;
    • измерение внешних напряжений 250 мВ ... 500 В;
    • измерение фазового угла между выдаваемым и внешним токами -180°... +180°;
    • измерение фазового угла между внешним током и внешним напряжением -180 °... +180°;
    • измерение времени срабатывания автоматического выключателя 0,1 мс ... 10 000 с;

    Область применения испытательного комплекса РЕТОМ-30кА и объемы проверок

    Проверка устройств РЗА первичным током

    Согласно нормам испытаний устройств РЗА данный вид работ относится к основным. Он позволяет оценить правильность настроек уставок реле, соединений цепей, идущих от шины через измерительный трансформатор тока к реле при подачи первичного тока. РЕТОМ-30кА обеспечивает:

    • проверку тока срабатывания токовой защиты;
    • определение времени срабатывания токовой защиты;
    • определение фазировки вторичных цепей.

    Испытания автоматических выключателей

    Комплекс РЕТОМ-З0кА обеспечивает проверку выключателей самого широкого диапазона - как отечественных, так и зарубежных: АВМ, АВ50-45, BA-08, ВА 04-36, ВА-06-36, ВА 51-39, А 3790, ВА 50-41, ВА 50-43, АВ2М, Электрон, ВА 60-26, ВА 51, ВА 52, ВА 57 и т.п., их зарубежные аналоги. Сегодня требования к качеству испытательного сигнала и точности измерения при генерации больших токов предъявляются очень жесткие. РЕТОМ-30кА удовлетворяет всем современным требованиям и позволяет качественно проверять современные автоматические выключатели с электронными расцепителями, которые работают по действующему значению (площадь синусоиды, т.к. комплекс дает возможность выдавать полноценный синусоидальный ток, начинающийся с точки перехода "0". Кроме этого, в РЕТОМ-30кА имеется дополнительный источник питания, который необходим для качественной проверки автоматов этого типа, требующих питания от сети, для получения достоверного результата испытаний. Комплекс обеспечивает проверку следующих параметров:

    • ток срабатывания прерывателя в зоне токов КЗ;
    • время срабатывания прерывателя в зоне токов КЗ;
    • время срабатывания прерывателя в селективной зоне токов КЗ;

    Проверка измерительных трансформаторов тока в цепях РЗА

    Комплекс обеспечивает:

    • определение коэффициента трансформации;
    • определение полярности/фазировки методом переменного тока;
    • определение характера нагрузки трансформатора тока.

    Проверка измерительных трансформаторов тока, используемых для коммерческого учета

    При определении токовой и угловой погрешностей можно воспользоваться РЕТОМ-30кА и устройством сравнения тока и фазы, в данном случае комплекс используется в качестве регулируемого источника тока. Благодаря их совместному использованию можно провести испытания измерительных трансформаторов тока с номинальным током до 30 000 А.

  • Технические характеристики испытательного комплекса РЕТОМ-30кА

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
    БЛОК РЕГУЛИРОВОЧНЫЙ
    Параметр Значение
    Диапазон регулирования выходного тока. % (от максимального значения) 2 - 100
    Число ступеней «грубого» регулирования силы тока 8
    Ступень «грубого» регулирования тока. % (от наибольшего значения), средняя величина 11,1%
    Число ступеней «точного» регулирования силы тока 8
    Ступень «точного» регулирования тока, % (от наибольшего значения), средняя величина 1,4%
    Ограничение времени выдачи выходного тока
    - диапазон изменения времени выдачи («квот») 20 - 100 мс с шагом 20 мс
    100 - 1000 мс с шагом 100 мс
    1 - 10 с с шагом 1 с
    - уставка заводская (по умолчанию), мс 100
    Примечание - Значения временных интервалов квоты даны для частоты сети 50 Гц.
    Защита входной цепи - выключатель автоматический с тепловым и электромагнитным расцепителем (характеристика D):
    - номинальный ток, А
    63
    БЛОК ТРАНСФОРМАТОРНЫЙ
    Параметр Значение
    Включение выходных обмоток 1
    обмотка
    2 послед. 2 парал. 4
    послед.
    2 послед.
    2 парал.
    4 парал.
    Наибольший выходной ток. А, не более
    - в течение 1 ч 475 475 950 475 950 1900
    - в течение 1 мин 1125 1125 2250 1125 2250 4500
    - в течение 20 с 1875 1875 3750 1875 3750 7500
    - в течение 0.5 с 3750 3750 7500 3750 7500 15000
    Выходное напряжение холостого хода, В, не менее* 4 8 4 16 8 4
    Выходная мощность, В-A. не менее*:
    - в течение 1 ч 1800 3500 7100
    - в течение 1 мин 3800 7500 15200
    - в течение 20 с 5500 10900 22100
    - в течение 0,5 с 7100 13500 28500
    *Примечание - Значения выходного напряжения и мощности приведены при условии напряжения сети 380В

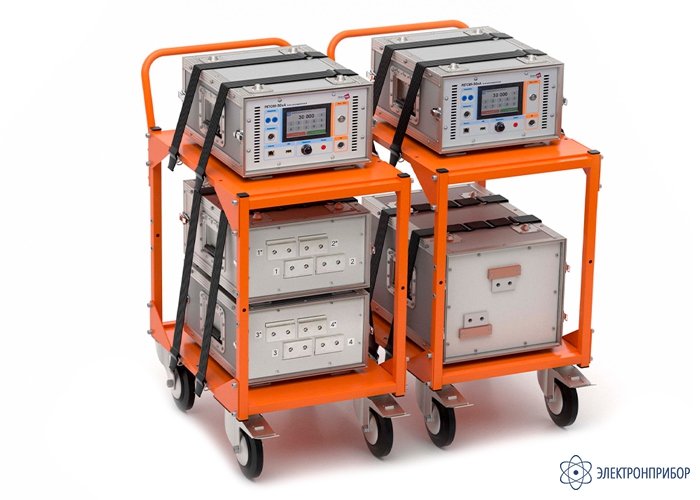

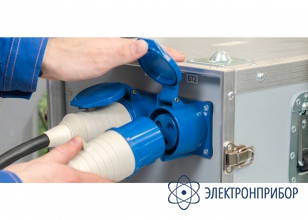

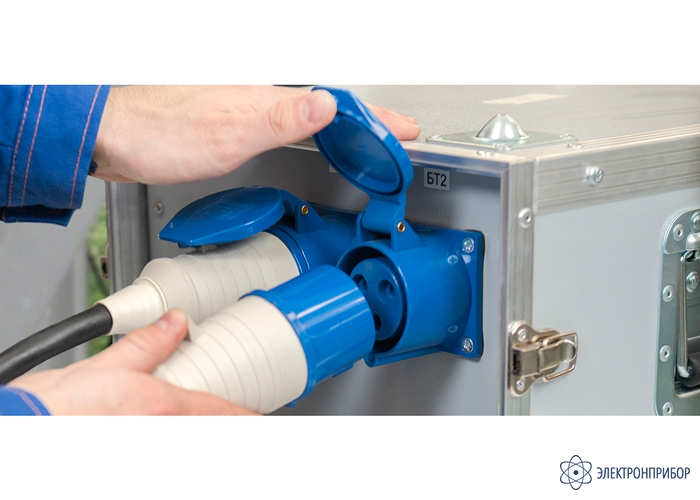

    СОВМЕСТНОЕ ИСПОЛЬЗОВАНИЕ ДВУХ БЛОКОВ ТРАНСФОРМАТОРНЫХ
    Параметр Значение
    Включение блоков 8 парал. 4 парал.
    2 послед.
    2 парал.
    4 послед.
    8 послед.
    Наибольший выходной ток, А, не более
    - в течение 1 ч 3800 1900 950 475
    - в течение 1 мин 9000 4500 2250 1125
    - в течение 20 с 15000 7500 3750 1875
    - в течение 0,5 с 30000 15000 7500 3750
    Выходное напряжение холостого хода, В, не менее 3,6 7,2 14,4 28,8
    Выходная мощность, В А, не менее:
    - в течение 1 ч 14200
    - в течение 1 мин 30200
    - в течение 20 с 43800
    - в течение 0,5 с 55000
    ВСТРОЕННЫЙ ЦИФРОВОЙ ВОЛЬТМЕТР
    Параметр Значение
    Род тока переменный/постоянный
    Вид измерения переменного напряжения (50 Гц) Среднеквадратичное значение
    (True RMS)
    Диапазоны измерений напряжения, В 0,25-2,5 св 2,5-25 св.25-250 св.250-500
    Выбор пределов измерений ручной/автоматический
    Пределы допускаемой абсолютной основной погрешности измерения, В: ± (0,01Х + 0,001Хк)
    Пределы допускаемой дополнительной погрешности, обусловленной изменением температуры окружающей среды - не более 1 основной погрешности в рабочих условиях применения
    Входное сопротивление вольтметра, кОм, не менее 500
    ВСТРОЕННЫЙ ЦИФРОВОЙ СЕКУНДОМЕР
    Параметр Значение
    Пределы измерений времени 999,9 мс 99,99 с 999,9 с 9999 с
    Разрешающая способность 0,1 мс 0,01 с 0,1 с 1 с
    Пределы допускаемой абсолютной погрешности измерения времени ± 1 мс ±0,01 с ±0,1 с ± 1 с
    Возможность измерения временных параметров:
    - время срабатывания +
    Дискретные входы:
    - тип сигналов, которые воспринимаются дискретными входами «сухой контакт»; потенциал до + 400 В
    Примечание - В формулах абсолютной погрешности приняты обозначения:
    Хк - конечное значение диапазона измерения;
    X - измеренное значение
    ИЗМЕРИТЕЛЬ ПЕРВИЧНОГО ТОКА (РА1)
    Параметр Значение
    Род тока переменный
    Диапазон измерений тока. А 300- 30000
    Выбор пределов измерений ручной/автоматический
    Пределы допускаемой приведенной основной погрешности измерения тока. % (от предела) 1
    Пределы допускаемой дополнительной погрешности, обусловленной изменением температуры окружающей среды - не более 1 основной погрешности в рабочих условиях применения
    ИЗМЕРИТЕЛЬ ВТОРИЧНОГО ТОКА (РА2)
    Параметр Значение
    Род тока переменный
    Диапазоны измерений тока, А 0,2-2; св. 2-20
    Пределы допускаемой абсолютной основной погрешности измерения тока. А ±(0,01Х+0,001 Хк)
    Пределы допускаемой абсолютной основной погрешности измерения тока. А ±(0,01Х+0,001 Хк)
    Пределы допускаемой дополнительной погрешности, обусловленной изменением температуры окружающей среды - не более 1 основной погрешности в рабочих условиях применения
    ИЗМЕРИТЕЛЬ УГЛА ФАЗОВОГО СДВИГА
    Параметр Значение
    Диапазон измерения от -180 до + 180°
    Разрешающая способность, ° 1
    Пределы допускаемой абсолютной основной погрешности измерения угла фазового сдвига. ° ± 1
    НОРМАЛЬНЫЕ и РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ
    Параметр Значение
    НОРМАЛЬНЫЕ УСЛОВИЯ ПРИМЕНЕНИЯ
    Температура окружающего воздуха. °С 20 ±5
    Относительная влажность воздуха при 25 °С, % от 30 до 80
    Атмосферное давление, кПа от 84 до 106,7
    Питание установки:
    - частота однофазной сети, Гц 50 ± 1
    - напряжение сети, В 380 ± 38
    РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ
    Диапазон рабочих температур, °С от - 20 до + 50
    Относительная влажность воздуха при 25 °С, %. не более 80
    Высота над уровнем моря, м, не более 1000
    Диапазон температур хранения. °С от - 35 до + 55
    Группа условий эксплуатации по ГОСТ 17516.1-90 М23
    Питание установки:
    - частота однофазной сети, Гц 45-65
    - напряжение сети. В 380 ± 38
    Потребляемый ток. А, не более 340
    ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
    Параметр Значение
    Степень защиты, обеспечиваемой оболочкой, по ГОСТ 14254-96:
    - блоков установки IP20
    - входных/выходных клемм IP00
    Требования безопасности по ГОСТ Р 51350-99:
    - класс оборудования I
    - изоляция основная
    - категория монтажа (категория перенапряжения) CAT II
    - степень загрязнения микросреды 2
    Испытательное напряжение электрической прочности изоляции *. В:
    - цепей сетевого питания относительно корпуса 2200
    - входа «PV1» относительно цепей сетевого питания /корпуса 2200/2200
    - входа «РА2» относительно цепей сетевого питания /корпуса 2200/500
    - входа «PV1» относительно входа «РА2» 2200
    - входов «К1», «К2» секундомера относительно цепей сетевого питания /корпуса и относительно друг друга 2200/2200
    - цепей (выходов) вторичных обмоток относительно цепей сетевого питания /корпуса и относительно друг друга 2200/500
    Сопротивление изоляции между корпусом и гальванически изолированными токоведущими частями установки. МОм, не менее 20
    Требования по ЭМС в соответствии с ГОСТ Р 51522-99:
    - класс оборудования А
    Масса установки (со стойкой и кабелями), кг 170
    Масса блока регулировочного, кг, не более 30
    Масса блока трансформаторного, кг, не более 45
    Масса ЗИП. кг. не более 30
    Габаритные размеры блока регулировочного, мм, не более 475 х 385 х 225
    Габаритные размеры блока регулировочного, мм, не более 475 х 385 х 225
    Габаритные размеры блока трансформаторного, мм, не более 585 х 360 х 255
    Габариты установки (со стойкой) 630 х 480 х 995
    * Напряжение переменного тока, частота 50 Гц
    Примечание - В формулах абсолютной погрешности приняты обозначения:
    Хк- конечное значение предела измерения;
    X- измеренное значение
    ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ
    Параметр Значение
    Средний срок службы, лет, не менее 6
    Средняя наработка на отказ, ч, не менее 10000
    Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч. не более 6



  • Комплект поставки РЕТОМ-30КА

    Наименование Количество
    1. Блок регулировочный РЕТОМ-30КА 1
    2. Блоки трансформаторные 2
    3. Стойка приборная передвижная СПП-30кА 1
    4. Пульт дистанционного управления 1
    5. Сумка для устройства БР 1
    6. Сумка для устройства БТ 2
    7. Сумка для аксессуаров (соединителей) РЕТОМ-30кА 1
    8. Сумка для кабелей 1
    9. Кабель общего назначение КОН-01.01 (S=0,5мм2) 2
    9. Кабель силовой КС-150 (S=150мм2) 16
    10. Кабель заземления ЗК-02 01 4
    11. Кабель информационный КИ-30.01 2
    12. Переходник Т1 под 2 кабеля 4
    13. Переходник Т2 под 4 кабеля 4
    14. Контакт ножевой 2
    15. Переходник длинный 8
    16. Переходник короткий 4
    17. Перемычка 6
    18. Струбцина 8
    19. Разъем Вилка/Розетка В32-003/РА-32-005 (32А, 380В) 1
    20. Концеватель типа "Крокодил" (силовой, 10А) 2
    21. Концеватель "U-образный" 4
    22. Ключ гаечный рожковый-накидной 17 1
    23. Ключ гаечный рожковый-накидной 19 2
    24. Болт М 10x40 ГОСТ 7798-70 20
    24. Шайба 10 ГОСТ 6958-78 20
    25. Болт М 12x50 ГОСТ 7798-70 20
    26. Гайка М12 ГОСТ 5915-70 20
    27. Шайба 12 ГОСТ 6958-78 20
