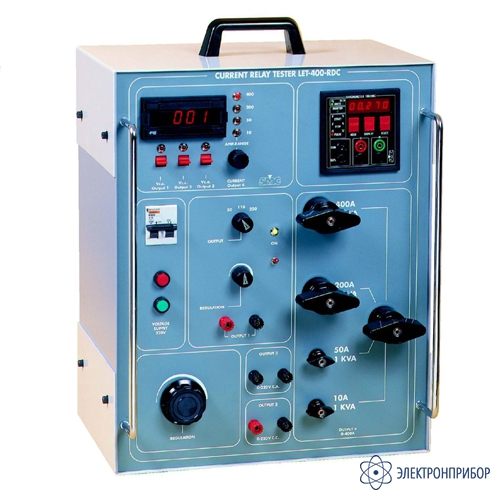

LET-400-RDC — устройство прогрузки первичным током до 2,5 кА

Код товара: 52320

  • Описание устройства прогрузки первичным током до 2,5 кА LET-400-RDC:

    LET-400-RDC простое и надежное устройство для прогрузки первичным синусоидальным током до 2,5 кА с вспомогательным источником напряжения. Предназначено для первичных испытаний при обслуживании и вводе силовых подстанций в эксплуатацию. Регулировка выходного тока осуществляется при помощи плавнорегулируемого трансформатора – вариак.

    Встроенные цифровые амперметр и таймер.

    Особенностью версии RDC является вспомогательный регулируемый выходной канал напряжения.

    Применение устройства прогрузки первичным током до 2,5 кА LET-400-RDC:

    • Проверка устройств РЗА первичным током;
    • Прогрузка автоматических выключателей;
    • Проверка измерительных трансформаторов тока.

    Особенности устройства прогрузки первичным током до 2,5 кА LET-400-RDC:

    • Непрерывный ток 400 А, 1 кВА, 4 диапазона;
    • Встроенный амперметр с точностью 0,5 %;
    • Встроенный цифровой таймер с разрешением 1 мс;
    • Защита от КЗ и от перегрева;
    • Регулируемый канал напряжения АС/DC до 220 В;
    • Вспомогательный источник DC напряжения до 220 В.

  • Технические характеристики устройства прогрузки первичным током до 2,5 кА LET-400-RDC:

    Параметр Значение
    Максимальный ток 2500 А
    Мощность 1000 ВА
    Максимальный выходной ток, А
    Непрерывно 60 мин 15 мин 3 мин 1 мин 1 сек Напряжение холостого хода
    400 600 800 1100 1400 2500 3,45 В
    200 350 400 550 700 1500 6,9 В
    50 75 100 138 175 325 27,5 В
    10 15 20 27,5 35 65 135 В
    Цикл охлаждения 15 мин 20 мин 20 мин 30 мин
    Напряжение Ток
    Выходное напряжение, В
    0 - 220 В AC 220 В 4 А
    0 - 220 В AC 220 В 4 А
    Вспомогательный источник DC
    0 - 50 В DC 0 - 50 В 1 А
    0 - 110 В DC 50 - 100 В 0,5 А
    0 - 220 В DC 110 - 220 В 0,25 А
    Параметр Значение
    Таймер
    Диапазон 00,001 - 99999 с. (автоподбор)
    Точность 0,0003% ± 1 цифра
    Общие характеристики
    Управление ручное
    Рабочее напряжение 230 В ± 10% 50-60 Гц
    Рабочая температура 0 - 55 °C
    Корпус сверхпрочная износостойкая эмалированная сталь
    Размеры 460 х 370 х 250 мм
    Вес 24 кг

  • Комплект поставки LET-400-RDC

    № Наименование Количество
    1 Устройство прогрузочное LET-400-RDC 1
    2 Кабель питания, длина 3 м 1
    3 Кабель для подключения, длина 3 м, 95 мм2 2
    4 Кабель измерительный, длина 2 м 2
    5 Нейлоновая защитная "рубашка" 1
    6 Руководство пользователя 1
    7 Гарантийный талон 1
