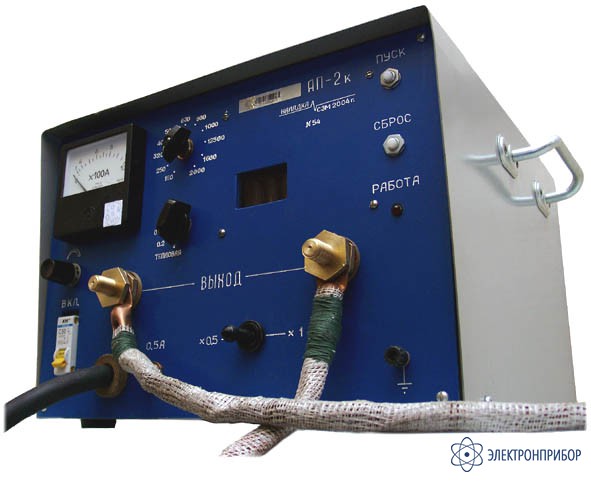

АП-2к — аппарат прогрузочный

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение:

    Аппарат прогрузочный АП-2к предназначен для испытания переменным током тепловых и электромагнитных расцепителей автоматических выключателей на номинальный ток до 200А.

  • Технические характеристики аппарата АП-2к:

    Параметр Значение
    Максимальное выходное напряжение, В, не более 6
    Диапазон регулирования тока, А:
    • в режиме прогрузки электромагнитных расцепителей
    • в режиме прогрузки тепловых расцепителей

    от 160 до 2000 (фиксированные установки)
    от 150 до 1000 (регулирование плавное)
    Точность поддержания выходного тока в режиме прогрузки электромагнитных расцепителей, %, не более 5
    Точность измерения выходного тока в режиме прогрузки тепловых расцепителей, %, не более 10
    Время протекания выходного тока, сек.:
    • в режиме прогрузки электромагнитных расцепителей
    • в режиме прогрузки тепловых расцепителей

    0,2 или 0,4
    до 50
    Точность формирования временных интервалов, %, не более 2,5
    Максимальный потребляемый ток из сети, А 50
    Напряжение питающей сети однофазного переменного тока, В / Частота, Гц 200 / 50
    Габаритные размеры, мм 330х320х240
    Масса, кг 25

    Для защиты от перегрузки аппарат АП-2к оснащен автоматическим выключателем.

  • Комплект поставки АП-2к

    Комплектация аппарата АП-2к:

    • Аппарат прогрузочный АП-2к;
    • Штатные силовые проводники - 2 шт.;
    • Техническое описание и инструкция по эксплуатации;
    • Свидетельство о поверке.
