УП 1, УП1

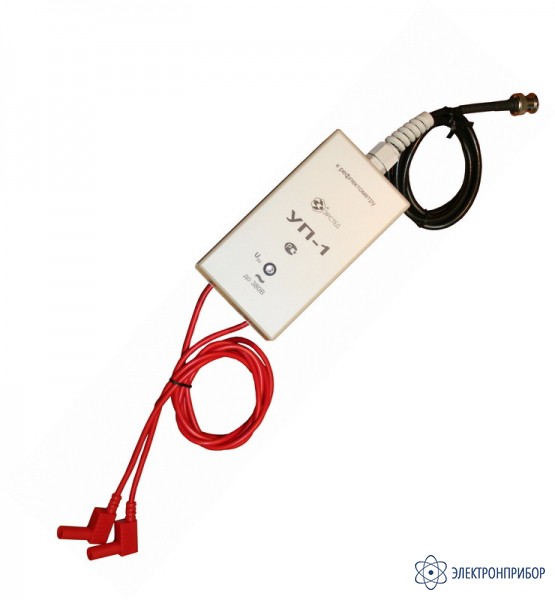

УП-1 — устройство переходное

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    Назначение устройства переходного УП-1:

    Устройство переходное УП-1 предназначено для защиты измерительного входа импульсного рефлектометра от напряжения в кабельной линии до 380 В эфф.

    Область применения устройства переходного УП-1:

    Устройство переходное УП-1 применяется совместно с рефлектометрами: РИ-10М1, РИ‑10М2, РИ-303Т, РИ-307, РИ-307М3, РИ‑307USBм — для контроля при прокладке и эксплуатации следующих типов кабельных линий:

    • Медножильные кабели связи (ТПП, МКС и т.п.);
    • Кабели сигнализации и управления (СБПЗАВпШп и т.п.);
    • Силовые кабели (АСБ, ВВГ, СИП и т.п.);
    • Воздушные кабельные линии; компьютерные сети (СКС и т.п.);
    • Телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
  • Технические характеристики устройства переходного УП-1:

    Параметр Значение
    Максимально допустимое напряжение на входе 380 В
    Индикация напряжения на линии от 50 В
    Диапазон рабочих температур - 20 … + 40 °С
    Габаритные размеры 120х65х40 мм
    Масса не более 0,2 кг
    Защита от пыли и воды соответствует степени защиты IP54 по ГОСТ 14254-96
    Вибро- и ударопрочность в соответствии с ГОСТ 12997-84
  • Комплект поставки УП-1

    Наименование Количество
    1 Устройство переходное УП-1 1
    2 Руководство по эксплуатации РЭ 1
  • Совместимость с УП-1

    • 86 667 руб.
      Добавить к заказу
      Добавить к сравнению

      РИ-10М1, импульсный рефлектометр

      Рефлектометр РИ-10М1 предназначен для проведения следующих основных видов измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 30 до 1000 Ом (коаксиальных, двухпроводных и др.) и длиной от 1 м до 50 км.

    • 96 640 руб.
      Добавить к заказу
      Добавить к сравнению

      РИ-10М2, импульсный рефлектометр

      Импульсный рефлектометр РИ-10М2 является малогабаритным кабельным локатором, предназначенным для работы, как в полевых, так и стационарных условиях. Прибор РИ-10М2 предназначен для проведения измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 30 до 1000 Ом (коаксиальных, двухпроводных и др.) и длиной от 1 м до 50 км.

    • 41 200 руб.
      Добавить к заказу
      Добавить к сравнению

      РИ-303ТМ, компактный рефлектометр-тестер

      Оптимальное решение для оперативного поиска неисправностей в кабельных сетях – предельно простой в управлении и дешевый прибор, обладающий полноценными свойствами рефлектометра.

    • Снят с производства

      Добавить к сравнению

      РИ-307, рефлектометр импульсный

      Двухканальный импульсный рефлектометр РИ-307 является малогабаритным кабельным локатором, предназначенным для работы, как в полевых, так и стационарных условиях. Прибор РИ-307 предназначен для проведения основных видов измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 25 до 600 Ом (коаксиальных, двухпроводных и др.) и длиной от 0 м до 64 км.

    • Снят с производства

      Добавить к сравнению

      РИ-307USB, импульсный USB-рефлектометр

      Предназначен для определения характера повреждений типа: обрыв, короткое замыкание, параллельный отвод, разбитость пар. Используется для измерения расстояния до неоднородности кабельной линии с волновым сопротивлением от 25 до 600 Ом (силовые, связные и радиочастотные кабели), а так же для измерения длин кабелей и коэффициента укорочения.

    • 44 840 — 49 840 руб. Выбрать исполнение Добавить к сравнению

      РИ-307USBм, рефлектометр

      Исполнение в виде выносного блока, подключаемого к ПК по USB; Питание по шине USB (не требует аккумуляторов и блока питания); Управление и отображение результатов измерения на персональном компьютере; Два параллельных канала; Измерение в реальном масштабе времени; Максимальная дальность - 64 км; Высокое разрешение по дальности: 12,5 см в диапазонах 62,5 м – 1 км; 25 см – 8 м в диапазонах 2 км – 64 км; Двухкурсорная измерительная система; Возможность детального рассмотрения любого участка рефлектограммы; Подавление асинхронных помех; Режим выявления непостоянных во времени неоднородностей; Сравнение до пяти рефлектограмм (две линии и три рефлектограммы из памяти); Режим поточечного вычитания рефлектограмм, позволяющий отображать только различия; Режим регистрации разбитости пар; Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения.

    • 123 900 руб.
      Добавить к заказу
      Добавить к сравнению

      РИ-307М3, рефлектометр

      РИ-307М3 – эффективный, высокоточный, полевой, двухканальный рефлектометр с богатым арсеналом дополнительных функций.
      Импульсный рефлектометр РИ-307М3 – это двухканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар, "мерцающие" неоднородности).
      Импульсный рефлектометр РИ-307М3 заменяет приборы: ИР-10, ИР-10М, РИ-10, РИ-10М, РИ-10М1, РИ-10М2 (блок рефлектометра), РИ-20, РИ-20М1, РИ-303Т, РИ-307, РИ-307usb;
