Аксессуары к приборам серии РЕЙС

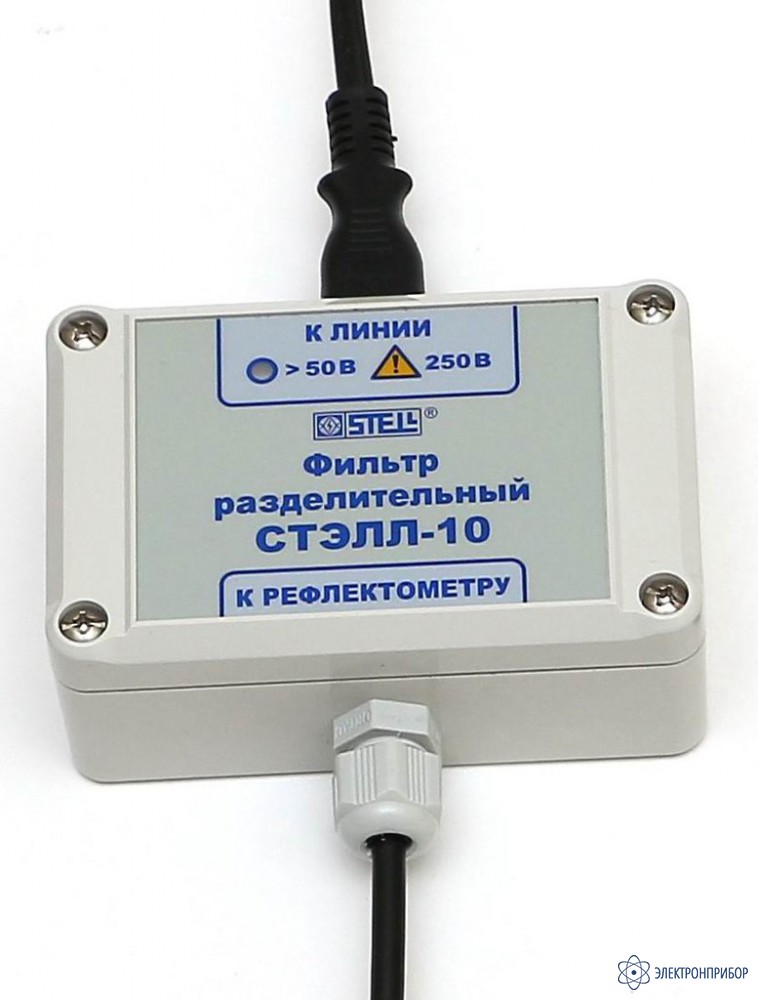

СТЭЛЛ-10 — фильтр разделительный

Сохранить в PDF Распечатать
  • Назначение:

    Фильтр разделительный СТЭЛЛ-10 это дополнительный прибор к импульсным рефлектометрам, позволяющий измерять кабельные сети под напряжением до 250В. СТЭЛЛ-10 был разработан для использования с рефлектометрами фирмы СТЭЛЛ: РЕЙС-45, РЕЙС-50, РЕЙС-100, РЕЙС-105, РЕЙС-205, РЕЙС-305, РЕЙС-405 и СТЭЛЛ-4500. Может использоваться с другими рефлектометрами. Обычно все измерения рефлектометрами проводятся на обесточенных кабелях. Однако на практике иногда возникает необходимость провести измерения в работающих кабельных сетях, без разъединения абонентов друг от друга. Для решения этой задачи служит «Фильтр разделительный СТЭЛЛ-10».

    Принцип работы:

    Принцип работы прибора СТЭЛЛ-10 заключается в частотном разделении спектров сигналов рефлектометра и рабочих частот силовых кабельных линий. При подключении фильтра к линии под напряжением более 50 вольт на приборе светится соответствующий светодиод.

    Широкие возможности подключения:

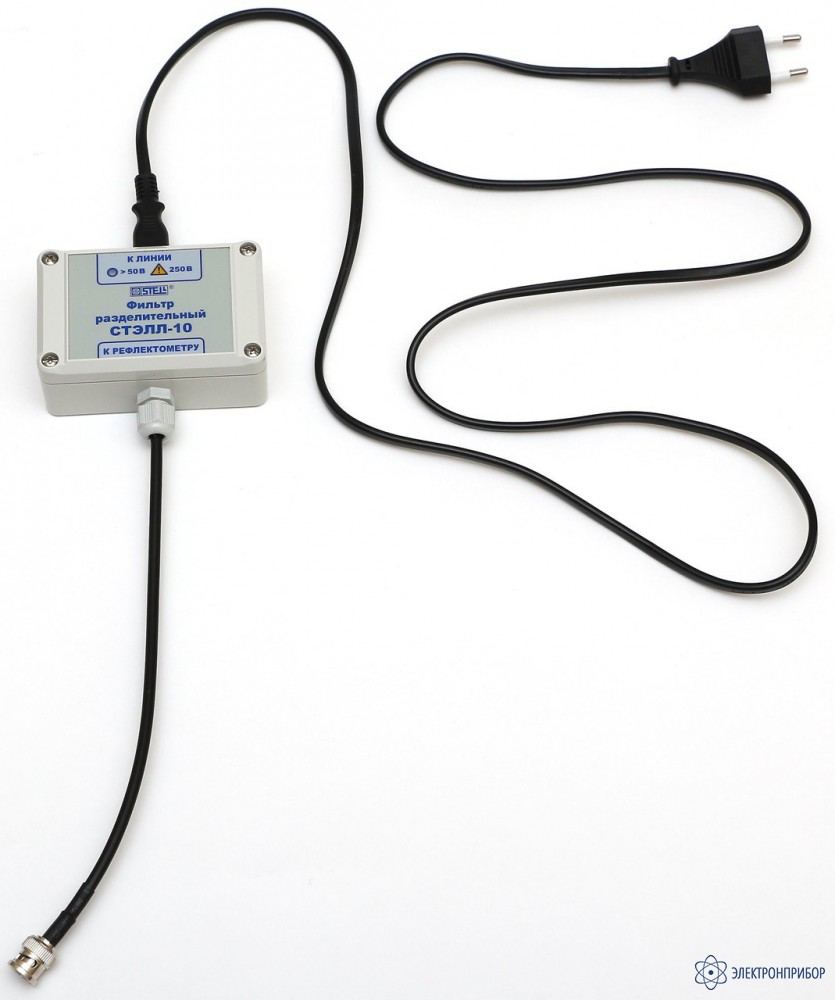

    СТЭЛЛ-10 имеет два кабеля подключения: один кабель со стандартной вилкой – для подключения в розетки электрической сети, второй кабель с двумя хорошо изолированными разъемами типа «Крокодил» – для подключения к различным шинам и проводам.

  • Технические характеристики:

    Параметр Значение
    Допустимое напряжение на измеряемой линии не более 250В
    Индикация наличия напряжения на линии свыше 50В
    Питание не требуется
    Время непрерывной работы в нормальных условиях не ограничено
    Вес не более 0,15 кг
    Диапазон рабочих температур -30....+50 ºС
    Габаритные размеры 96 х 65 х 40 мм
  • Комплект поставки СТЭЛЛ-10

    Наименование Количество

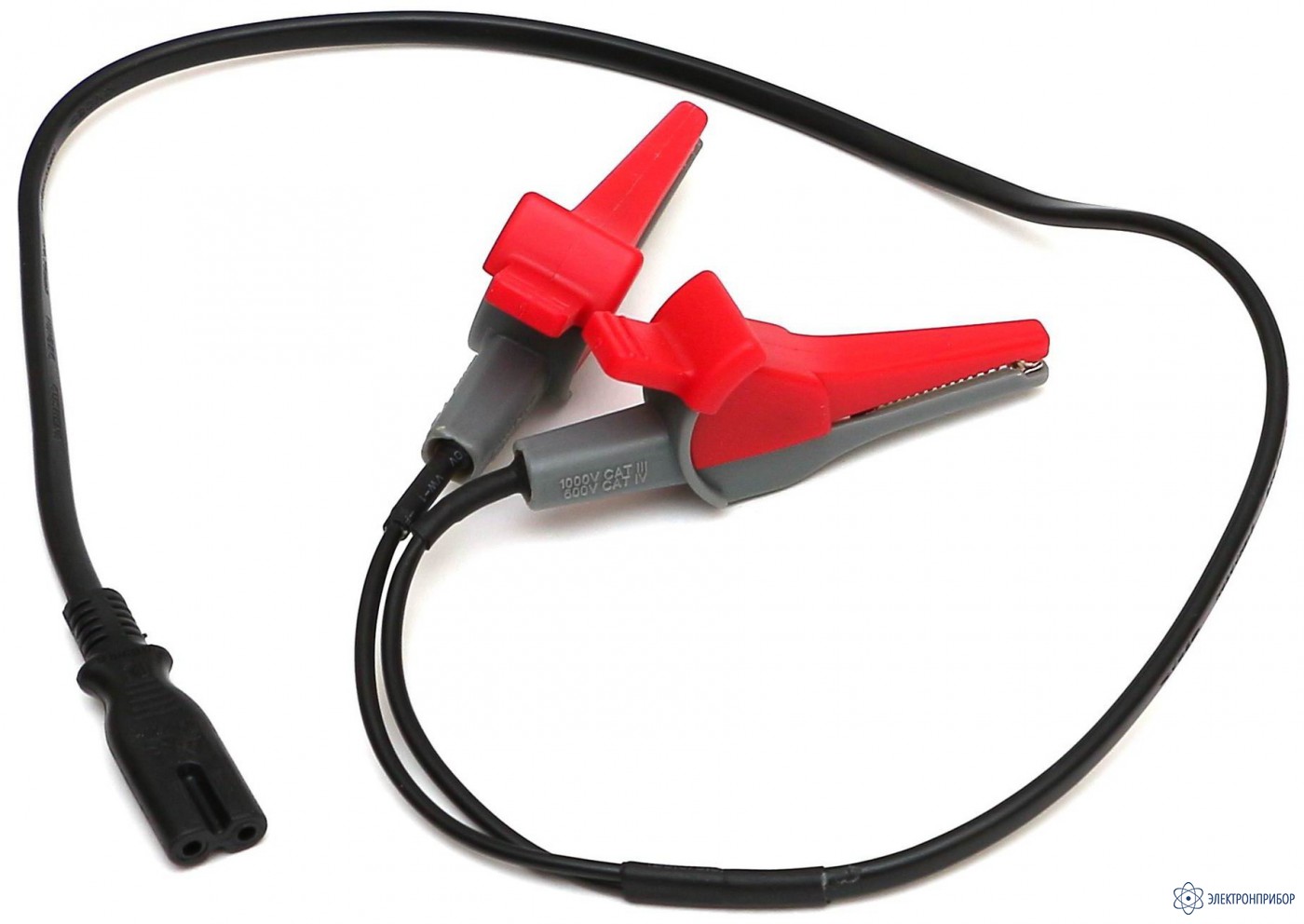

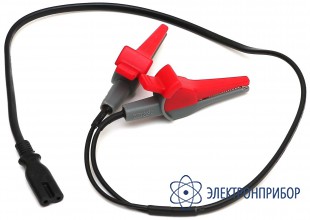

    Кабель присоединительный в 2-мя разъемами типа «крокодил» 1

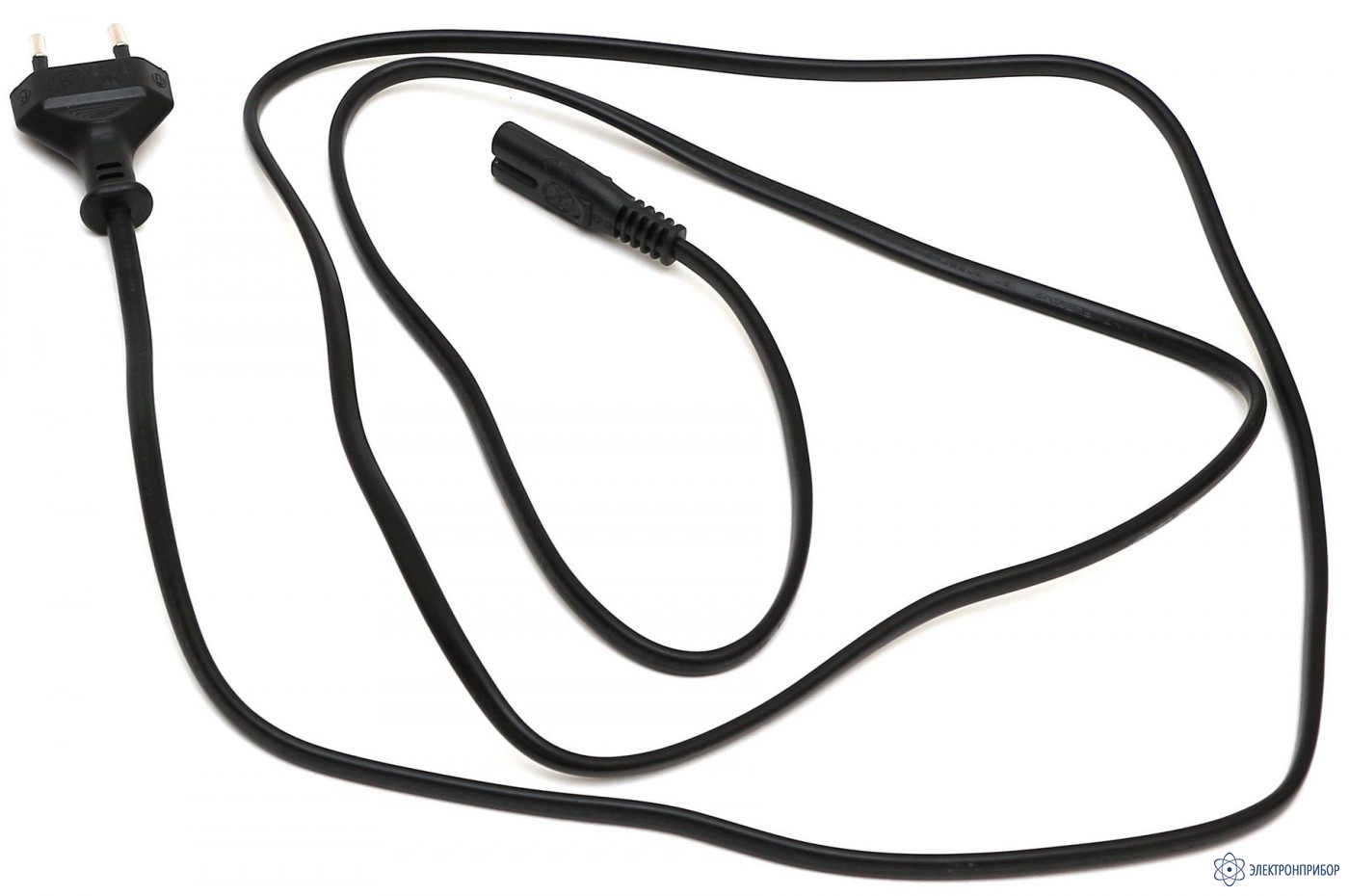

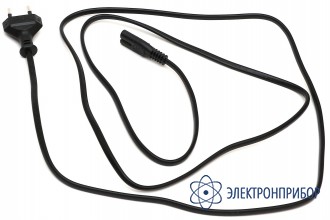

    Кабель присоединительный с сетевой вилкой 1
    Паспорт 1
    Фильтр разделительный СТЭЛЛ-10 1
  • Совместимость с СТЭЛЛ-10
