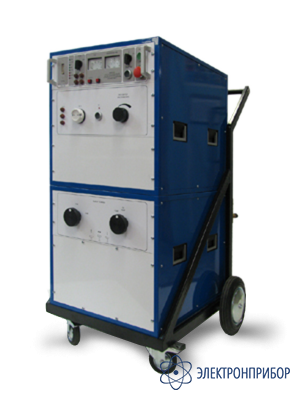

СП-32-2 — испытательная поисковая система

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение системы СП-32-2:

    Испытательная поисковая система СП-32-2 (старое название ИПС-32) предназначена для:

    • испытания силовых кабелей повышенным выпрямленным напряжением до 32 кВампл с контролем тока утечки;
    • понижения сопротивления в месте повреждения («прожигание» поврежденной изоляции) в кратковременном режиме током до 80 мА, 140 мА и 240 мА на ступенях 32 кВ, 16 кВ и 8 кВ соответственно;
    • измерения расстояния до места повреждения методом колебательного разряда с применением рефлектометра «РЕЙС-305»;
    • измерения расстояния до места повреждения волновым методом с применением рефлектометра «РЕЙС-305»;
    • измерения расстояния до места повреждения импульсно-дуговым методом с применением рефлектометра «РЕЙС-305»;
    • точного определения места повреждения акустическим методом с применением акустического приемника и датчика любого типа.

    Система не является испытательным оборудованием и не подлежит аттестации согласно ГОСТ Р 8.568-97.

    Система может эксплуатироваться в неотапливаемых помещениях или под навесом при следующих условиях:

    • температура окружающей среды от минус 30 °С до плюс 40 °С;
    • относительная влажность до 80% при температуре плюс 25 °С;
    • атмосферное давление 530-800 мм рт. ст.
  • Основные технические данные системы СП-32-2:

    Параметр Значения
    Напряжение питания частотой 50 Гц 220 В ±22 В
    Максимальная потребляемая мощность 2,6 кВА
    Максимальное выходное постоянное напряжение, (в трех диапазонах) 8 кВ
    16 кВ
    32 кВ
    Максимальная запасаемая энергия 2000 Дж
    Период следования импульсов (в автоматическом режиме) 3 с
    6 с
    Максимальный ток в режиме «=32 кВ»:
    - в диапазоне «32 кВ»
    - в диапазоне «16 кВ»
    - в диапазоне «8 кВ»

    80 мА
    140 мА
    240 мА
    Время непрерывной работы, не более 1 час
    Габаритные размеры, мм, не более:
    - блока БВ ИПС-32
    - блока БВК ИПС-32

    600 х 520 х 525
    600 х 520 х 480
    Масса, кг, не более:
    - блока БВ ИПС-32
    - блока БВК ИПС-32

    125
    60
