SFX 8-1000 — система для поиска кабельных повреждений

Сохранить в PDF Распечатать
  • Назначение системы для поиска кабельных повреждений SFХ 8-1000

    SFХ 8-1000 - это самая лучшая и доступная по цене система для определения места повреждения в кабелях низкого и среднего напряжения, а также в кабелях управления и кабелях погружных насосов.

    Описание системы для поиска кабельных повреждений SFХ 8-1000

    Метод измерения ARM (метод отражения электрической дуги) является самым успешным методом предварительного определения. Прожиг повреждения кабеля, ограниченный временем, возможен при всех трех уровнях напряжения.

    Низкоомные повреждения могут быть определены предварительно без высокого напряжения прямо с помощью Teleflex. Teleflex со встроенным режимом пользователя и кнопочным управлением автоматически показывает конец кабеля и место повреждения в режиме ARM-Mode.

    В режиме "Step-by-step Easy Mode" даже неопытные пользователи могут успешно определить повреждения.

    "Expert Mode" позволяет опытному пользователю свободную выборочную установку параметров.

    Для точного определения мест повреждения с помощью акустического метода данная система посылает импульсы с энергией до 1000 Дж.

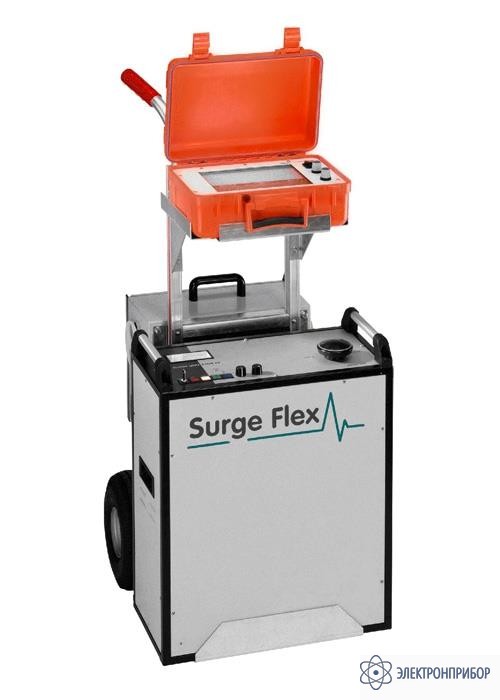

    Модули установлены на металлическом каркасе и на колесах.

    Модульное исполнение позволяет составить оптимальную нужную для клиента мощность установки.

    Особенности системы для поиска кабельных повреждений SFХ 8-1000

    • Испытания постоянным током до 8 кВ.
    • Предварительное определение:
      • измерение методом отражения,
      • измерение методом ARM (метод отражения электрической дуги) до 32 кВ,
      • метод импульсного тока 2/4/8 кВ.
    • Прожиг (преобразование повреждения).
    • Определение трасс (как опция).
      • Точное определение: дистанционное и акустическое измерение (2/4/8 кВ с 1000 Дж),
      • определение мест повреждений оболочки,
      • метод звуковых частот (как опция).
  • Технические характеристики системы для поиска кабельных повреждений SFХ 8-1000

    Параметр Значение
    Рефлектометр TFX SX
    Диапазон измерений 20 м … 160 км при v/2 = 80 м/мкс
    Ширина импульса 20 нс … 10 мкс
    Амплитуда импульса 5 … 50 В
    Разрешение 0,1 м @ v/2 80 м/мкс, 1,0 см @ v/2 < 40 м/мкс
    Частота выборки до 400 MГц (настоящая частота выборки)
    Усиление - 37 … +37 дБ
    Компенсация затухания 0 … +22 дБ для ProRange (регулируемая 0 … 100 %)
    Скорость распространения импульса V/2 10 … 149,9 м/мкс, фут/мкс или nvp
    Динамический диапазон > 80 дБ
    Полное выходное сопротивление 50 Ом
    Компенсация 8 Ом ... 500 Ом, регулируемая
    ARM-триггер Автоматическое согласование при помощи ΔU триггер
    ARMslide 15 измерений за один ARM-импульс
    Мертвая зона нет
    Диэлектрическая прочность > 400 В
    Индикация 10,4“ цветной-TFT XGA 1024x768, Емкостный сенсорный экран, 600 сд/м2,CCFL-подсветка
    Память 4 GB mSATA для программы и данных
    Подключения Ethernet, USB, BNC, CAN (LON опция)
    Класс защиты IP 65 закрытый, IP 54 открытый
    Питание аккумулятор, 110 … 240 В, 50/60 Гц, 50 ВA, 12 В внеш
    Габариты (ШxВxГ) 362 x 195 x 195 мм (опция 19“-выдвижной вариант, 6 HE)
    Вес 10 кг
    Рабочая температура -10 °C ... +50 °C
    Температура хранения -20 °C ... +60 °C
    Surge Unit 2/4/8 кВ
    Испытание 0...8 кВ
    Импульсы 0...2 кВ; 1000 Дж
    0...4 кВ; 1000 Дж
    0...8 кВ; 1000 Дж
    Последовательность импульсов 2...6 с, одиночные импульсы
    Прожиг до 1,4 А
    Технические данные системы
    Габариты (Ш-В-Г) 530х1390х660 мм
    Длина соединительных проводов 6 м (стандарт)
    Вес приблизительно 90 кг
    Питание 230 В; 50/60 Гц; 2,3 кВА (110 В как опция)
  • Комплект поставки SFX 8-1000

    Наименование Количество
    Surge Unit 2/4/8 кВ 1
    ARM Unit 8 кВ 1
    TFX SX - рефлектометр для силовых кабелей, 2 фазный 1
    Стойка на колесах 1
    Комплект кабелей 1
    Зарядное устройство/блок питания от сети 1
    Матерчатая сумка 1
    Крепежное устройство для TFX SX 1
    Блок для подключения сети для Surgeflex 1
    Сетевой кабель для подключения к блоку сетевого питания 1
    Соединительный кабель ARM 8 кВ 1
