SFX 5-1000 — система для поиска кабельных повреждений

Сохранить в PDF Распечатать
  • Назначение системы для поиска кабельных повреждений SFХ 5-1000

    Система для поиска кабельных повреждений SFХ 5-1000 предназначена для испытания, классификации повреждения, преобразования повреждения, предварительного и точного определения места повреждения в кабелях низкого напряжения.

    Описание системы для поиска кабельных повреждений SFХ 5-1000

    С помощью метода предварительного определения ICEplus очень просто и быстро определить место повреждения в разветвленных кабельных сетях. Данный метод выгодно применять для пробоя повреждения низкочастотными импульсными сигналами, чтобы определить расстояние между повреждениями. Проблемы, возникающие во время измерения методом отражения и затухания в Т-муфтах (методы TDR и ARM) при измерении методом ICEplus не существуют. Обеспечивается надежное предварительное определение места повреждения независимо от количества имеющихся ответвлений.

    Система компактна благодаря электронному источнику высокого напряжения, оптимального подбора компонентов для ударных конденсаторов и переключателем высокого напряжения. Система управляется через SPS с интегрированным сельсин-датчиком и графическим ЖКД для наглядности режима работы и заданных параметров.

    Даже совсем неопытный пользователь может с помощью программного обеспечения и удобной панели управления легко определить место повреждения и реализовать максимальную техническую безопасность

    Особенности системы для поиска кабельных повреждений SFХ 5-1000

    • SPG с 1/4 VGA дисплеем и "сельсин-датчиком".
    • Комфортное программное обеспечение для пользователя любого уровня.
    • Высокий уровень безопасности.
    • Метод предварительной локализации ICEplus (опция) для надежного поиска места повреждения без влияния T-отводов.
    • Высокая энергия импульсов для точного акустического определения методом звукового поля.
    • Компактное и легкое исполнение из-за HV-источника и оптимизированного усовершенствованного переключателя.
    • Виды измерения:
      • испытание;
      • автоматическое вычисление напряжения искрового пробоя;
      • предварительное определение повреждения методом ICEplus; преобразование повреждения/прожиг;
      • точное определение повреждения импульсным напряжениеим или шаговым напряжением постоянного тока (определение места повреждения оболочки).
  • Технические характеристики системы для поиска кабельных повреждений SFХ 5-1000

    Параметр Значение
    Индикация ¼ VGA дисплея для пользователя
    информация о состоянии системы
    набор данных и результаты измерения
    управление одной кнопкой
    Испытания 0 ... 5000 В постоянного тока; таймер
    Индикация тока утечки 0 ... 1 мА; 0 ... 10 мА
    Автоматическое определение пробоя 0 ... 5000 В постоянного тока
    Предварительное определение места неисправности (опция ICEplus) 0 ... 4000 В импульсное напряжение
    Прожиг 0 ... 500 В; 1,0 A
    0 ... 2000 В; 0,25 A
    0 ... 5000 В; 0,1 A
    Ударные импульсы 0...2000 В; 1000 Дж
    0...4000 В; 1000 Дж
    Последовательность ударных импульсов одиночный импульс ; 5 - 20 сек
    Определение неисправности в оболочке 0 ... 500 В / 2000 В / 5000 В
    Время тактирования 1:3 ; 1:6 (сек)
    Рабочая температура -10 ... + 50 °C
    Питание 230 В; 50 / 60 Гц (110 В опция)
    Потребляемая мощность 600 Ва макс.
    Размеры , вес 520 x 430 x 560 мм (Д x Ш x В), ок. 45 кг
  • Комплект поставки SFX 5-1000

    Наименование Количество

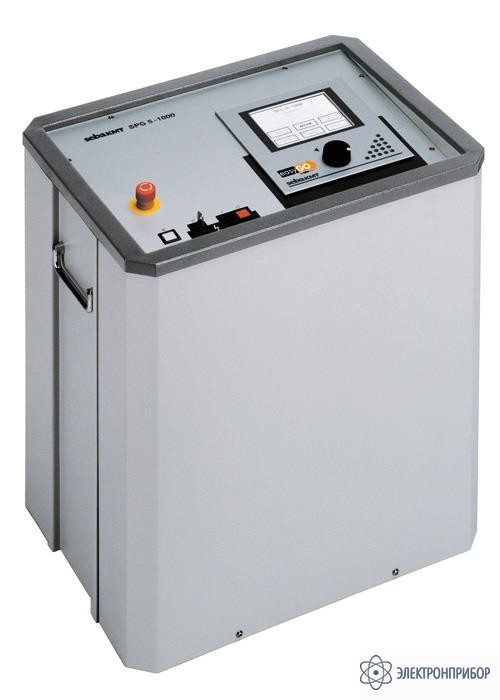

    Испытательная установка и установка определения мест повреждений SPG 5-1000 1
    Комплект кабелей 1
    Сумка для принадлежностей 1
