SFX 25-1150-mA — система для поиска кабельных повреждений

Сохранить в PDF Распечатать
  • Описание системы для поиска кабельных повреждений SFХ 25-1150-mA

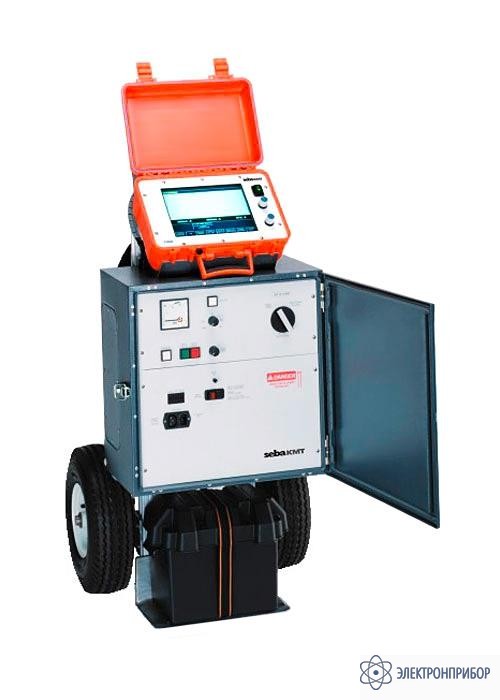

    Независимая от сети, переносная установка SFХ 25-1150-mA для поиска повреждений силовых кабелей и кабелей управления может использоваться без автомобиля.

    Имеются два режима работы: питание от встроенных батарей (до 4-х часов при полной импульсной энергии) и питание от сети. При импульсном напряжении 25 кВ установку SFХ 25-1150-mA можно использовать для локализации повреждений кабелей среднего и низкого напряжения.

    При помощи метода отражения электрической дуги (ARM) имеется возможность для предварительной локализации высокоомных повреждений.

    Низкоомные повреждения кабелей можно определить без высокого напряжения при помощи рефлектомера Teleflex T3060. Teleflex T3060 с интегрированными подсказками пользователю и обслуживанием при помощи одной кнопки автоматически показывает конец кабеля и место повреждения в режиме ARM.

    В режиме «Step–by-Step Easy Mode» даже неопытные пользователи могут успешно определить повреждение.

    Режим «Expert–Mode» позволяет опытному пользователю свободную выборочную установку параметров.

    В импульсном режиме работы до 1150 Дж система выдает импульсы достаточно высокой мощности для точного определения повреждений кабелей акустическим методом.

    Система водонепроницаема, а для облегчения транспортировки в полевых условиях имеет колеса. Все кабели подключения расположены на встроенном креплении для кабелей.

    Особенности системы для поиска кабельных повреждений SFХ 25-1150-mA

    Полная локализация повреждений с возможностями для:

    • испытаний по постоянному току напряжением 25 кВ
    • предварительной локализации
      • ARM измерение-метод отражения электрической дуги
      • рефлектометрия
    • поиск трассы (как опция)
    • точная локализация повреждений
      • дистанционное измерение и измерение акустического поля
      • методы звуковой частоты (как опция)
    • режим работы от сети и от батарей.
  • Технические характеристики системы для поиска кабельных повреждений SFХ 25-1150-mA

    Параметр Значение
    Teleflex T 3060
    Дисплей Контрастный цветной TFT дисплей 5,7“ (640 x 480 пиксель) с LED-подсветкой
    Методы Режим EasyGo с автоматизированным управлением и оценкой измеренных результатов
    Режим Step by step для поддержки неопытных пользователей во время поиска кабельных повреждений
    Режим Expert с полным объемом функциональных и пользовательских возможностей рефлектометра. Пользователь может в этом режиме создавать собственное меню, содержащее до 20 функций.
    Входы один вход
    Режимы работы ARM, Decay и ICE
    Частота развертки 100 МГц
    Длительность импульса 50, 100, 200, 500 нс и 1, 2, 5, 10 мс
    Диапазон измерения 8 км, 64 км (для ICE и Decay только)
    Амплитуда импульса 35 В
    V/2 10 … 150 м/мс или футов/мс or NVP
    Y усиление 0 … 64 дБ
    Точность 0.1 %
    Разрешение 0.8 м (на 80 м/мс)
    Память >1000, USB
    Питание 110 В … 230 В ±15 %, 50 / 60 Гц, 50 ВА
    Батарея Встроенная LiFePo4 (12 В/3 ч)
    Время работы >2 ч от батареи
    Рабочая температура -20 °C … +50 °C
    Температура хранения -25 °C … +70 °C
    Размеры 270х245х125 мм
    Вес 6 кг
    Класс защиты IP 54 в соответствии с IEC 61140)
    Surgeflex 25-1150
    Импульсное и испытательное напряжение, кВ 0...12,5 1150 Дж
    0...25 1150 Дж
    Вес Около 110 кг
    Технические данные системы
    Последовательность импульсов 3...9 с
    Время работы от батарей Около 1,5 ч (1150 Дж)
    Питание 230 В, 50/60 Гц (опция 110 В)
    Габаритные размеры 600х1250х600 мм
    Длина кабелей подключения 6 м
  • Комплект поставки SFX 25-1150-mA

    Наименование Количество
    SPG 25-1150-P - система для поиска кабельных повреждений с батареей и встроенным инвертером, переносной вариант 1
    12 В аккумулятор 230 В сеть 1
    Комплект кабелей SFX 15/25 1
    Стойка для транспортировки с колесами для SFX 15/25 1
    Комплект кабелей 1
    Матерчатая сумка 1
    T 3060 - рефлектометр для силовых кабелей, 1 фазный 1
