Диэлектрическая (интегральная) диагностика кабельных линий

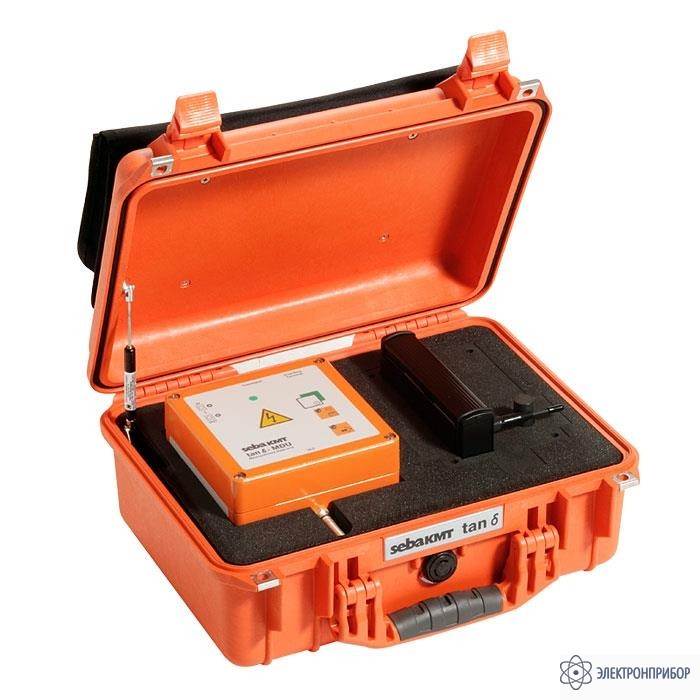

TAN D-S — дополнение (приставка) для измерений, автономное

Сохранить в PDF Распечатать
  • Назначение измерительной приставки TAN D-S

    Измерительная приставка TAN D-S позволяет осуществлять точное определение состояния кабеля. Интегральные эффекты старения, как напр. степень влажности или наличие водяных триингов могут быть распознаны и оценены, что делает приставку TAN D-S идеальным инструментом контроля состояния кабеля.

    Системой TAN D-S достигается очень высокая степень точности измерений благодаря тому, что она измеряет прямо на высоковольтном потенциале и измерительная головка может быть очень близко расположена к испытуемому объекту.

    Соединение между измерительным модулем и ноутбуком осуществляется посредством радиосвязи и достигает расстояния 75 м.

    Программное обеспечение EasyGo упрощает управление системой и протоколирование результатов. Особенно здесь хотелось бы выделить установку последовательности действий, которая осуществляется просто и интуитивно.

    Во время измерения форма напряжения и фактор потерь tan δ графически представляются в реальном времени, что позволяет своевременно распознать кабель с изоляцией в критическом состоянии и минимизировать испытательное напряжение.

    Достоинства измерительной приставки TAN D-S

    • Очень высокая точность измерений
    • Опциональная коррекция тока утечки
    • Программное обеспечение
    • Высокая дальность радиосвязи
    • Измерение на высоковольтном потенциале
    • Потративная и легкая
  • Технические характеристики измерительной приставки TAN D-S

    Параметр Значение
    Диапазон измерений tan δ
    Диапазон измерений 1 x 10-4 … 1 x 100
    Точность измерений 1 x 10-4
    Разрешение 1 x 10-5
    Частота 0,01 Гц … 10 Гц
    Испытательная емкость 2 нФ … 3 мкФ, соответствует 10 м … 15 км кабеля с VPE-изоляцией
    Диапазон измерений тока
    Измерительный модуль (MDU) 1 мкA … 25 мA
    Токосъемный модуль (TCU) 1 мкA … 1 мA
    Сопротивление изоляции
    Диапазон измерений 1 MΩ … 10 TΩ
    Питание
    Измерительный модуль/ токосъемный модуль Питание от батарей
    Блок зарядки 90 В … 240 В, 50/60 Гц AC (через сетевой кабель) или 12 В DC
    Продолжительность работы
    Измерительный модуль (MDU) 16 ч (при работе с TCU)
    32 ч (при работе без TCU)
    Токосъемный модуль (TCU) 24 ч
    Время зарядки 3,5 ч
    Рабочая температура -25 °C … +55 °C
    Температура хранения -40 °C … +70 °C
    Вес
    Система (MDU + TCU) с чемоданом, штативом, кабелями и принадлежностями 12,25 кг
    Размеры
    Чемодан для системы 400 x 170 x 330 мм
  • Комплект поставки TAN D-S

    Наименование Количество
    Блок измерения 1
    Зарядный чемодан 1
    Штатив 1
    Комплект кабелей 1
    SW CD-ROM 1
    Высоковольтный кабель 1м 1
    Высоковольтный кабель 3м 1
