PHG 80, PHG80, PHG-80

Диэлектрическая (интегральная) диагностика кабельных линий

PHG 80 — система СНЧ испытаний и диагностики кабелей

Код товара: 48340
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      75978-19 до 22.08.2024

    • Производитель

      BAUR, Австрия

    Описание системы СНЧ испытаний и диагностики кабелей PHG 80:

    Многофункциональная система испытаний и диагностики кабелей PHG80 производства компании BAUR(Австрия) предназначена для испытаний и диагностики кабелей, трансформаторов и другого электротехнического оборудования напряжением до 80кВ на сверхнизкой частоте 0,1 Гц.

    PHG TD/PD– единственная комплексная система в одном корпусе, позволяющая проводить испытания на 0,1Гц/DC и  комплексную диагностику состояния кабелей и их ресурса. Методы измерения тангенса угла диэлектрических потерь и частичных разрядов идеально дополняют друг друга и позволяют, с одной стороны, определять общее состояние образца, а с другой – локализовать специфические повреждения в изоляции и муфтах.

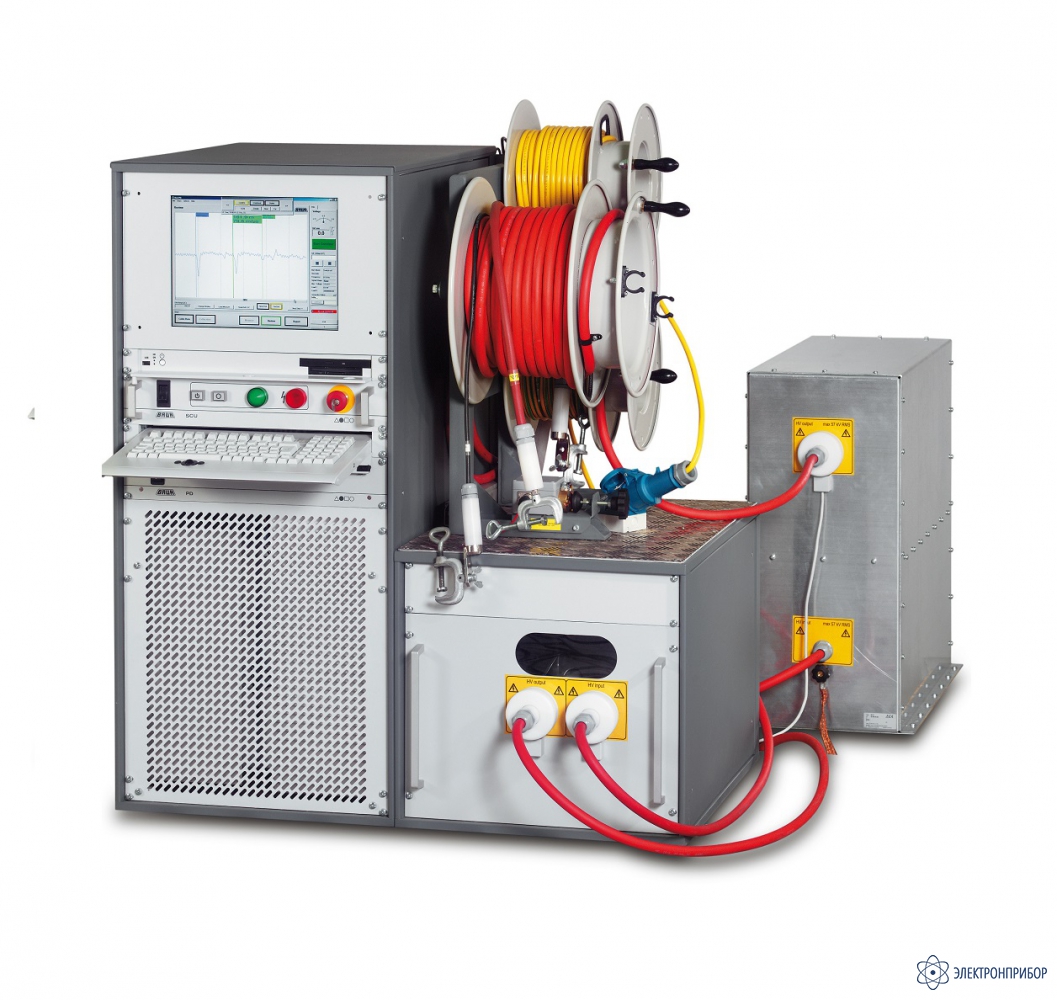

    Система PHG80 TD/PD включает в себя испытательную установку кабелей на сверхнизких частотах 0,1Гц/пост.тока  PHG 80 , встроенный модуль измерения тангенса угла диэлектрических потерь PHG TD,модуль измерения уровня частичных разрядов и локализации источника PHG PD.

    Особенности системы СНЧ испытаний и диагностики кабелей PHG 80:

    • Испытание кабелей с изоляцией из сшитого полиэтилена 6-35 кВ;
    • Испытание силовых кабелей с бумажно-пропитанной изоляцией 6-10 кВ;
    • Испытание оболочки кабелей с СПЭ-изоляцией;
    • Испытание изоляции генераторов, трансформаторов, а также для коммутационных устройств;
    • Диагностика кабелей методом измерения тангенса диэлектрических потерь (tan D);
    • Диагностика кабелей методом измерения уровня и локализаци источника частичных разрядов ЧР.
  • Технические характеристики системы СНЧ испытаний и диагностики кабелей PHG 80:

    Параметр Значение
    Выходное напряжение
    Переменное напряжение-синус (0,1 Гц) 1-57 кВ (80 кВ пик)
    Переменное напряжение-меандр (0,1 Гц) 1-80 кВ
    Выпрямленное напряжение +/– 80 кВ
    Разрешение 0,1 кВ
    Точность 1%
    Диапазон частот 0,1 — 0,01 Гц
    Диапазон нагрузок 10 нФ-20мкФ
    Ток на выходе
    Диапазон 0-120 мА
    Разрешение 1 мкА
    Точность 1%
    Измерение тангенса угла потерь (TD) только для моделей PHG 80 TD, PHG 80 TD/PD
    Переменное напряжение- синус (0,1 Гц) 1-57 кВ (80 кВ пик)
    Частота измерений 0,1 Гц
    Диапазон нагрузок 10 нФ-3мкФ
    Диапазон измерений 1х10-3 / 1000х10-3
    Точность измерений tan D 1х10-4
    Разрешение 1х10-5
    Регистрация токов утечек Опция
    Измерение частичных разрядов с локализацией источника (PD) только для модели PHG 80 TD/PD
    Переменное напряжение- синус (0,1 Гц) 1-38 кВ (54 кВ пик)
    Пределы длины кабелей 10-12800 м
    Скорость распространения волны 50-120 м/мсек
    Частота выборки 10 нсек (100 мегавыборок)
    Усиление 1-8000 (1-100дБ)
    Точность локализации 1% от длины кабеля
    Разрешение 0,1 пКл; 0,1 м
    Общие данные
    Входное напряжение 110 … 240 В, 50/60 Гц
    Рабочая температура -10 … + 50°C
    Температура хранения -20 … + 60°C
    Класс защиты IP 54 Защита от брызг воды и пыли
    Языки Английский, Русский, Немецкий, Голландский
    Размеры (ШхВхД) 438 x 623 x 775 мм
    Вес 170 кг
  • Комплект поставки PHG 80

    Наименование Количество
    1 Высоковольтный генератор PHG 80 1
    2 Встроенный модуль измерения тангенса угла потерь TD 1
    3 Встроенный модуль измерения и локализации частичных разрядов PD 1
    4 Блок управления 1
    5 Устройство контроля безопасности 1
    6 Устройство снятия остаточного заряда 1
    7 Блок кабельных барабанов с кабелями длиной 25 м 1
    8 Вывод защитного заземления 1
    9 Модуль ВВ подключения (Экранированная струбцина) 1
    10 Заземляющая штанга 1
    11 Модуль монтажный 19" 1
    12 Руководство по эксплуатации 1
